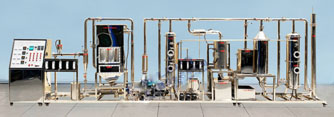

JGPC-P901 型 大氣污染治理綜合實驗臺
一、技術指標
1. 工作電源： AC380V±10% 、 50Hz ，三相五線制，功率 11KW 。安全保護：具有接地保護、漏電保護、過流保護。
2. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
3. 實驗管路、彎頭、快速連接件：采用 304 不銹鋼材質， Φ51mm 。
4. 實驗用氣體通氣管路 5 套： 304 不銹鋼減壓器、 Φ8mm 的 304 不銹鋼卡套和管路。
5. 臺面采用 304 不銹鋼板，框架實驗臺采用 38*38mm 不銹鋼方管、腳輪均為萬向帶禁錮。
6. 裝置外形尺寸 >7500*700*1900mm 。
二、主要配置及參數
1. 旋風除塵器：尺寸： φ120 mm×750mm ；材料： 304 不銹鋼材質，厚度 1.5mm ；功能：去除 10μm 以上的粉塵。
2. 袋式除塵器：（ 1 ）尺寸： 640 mm×460mm×1450mm ；材料： 304 不銹鋼材質，厚度 1.5mm ；功能：可凈化含微米或亞微米數量級的粉塵粒子；（ 2 ）振打電機：供電電源： AC380V ；功率： 70W ；（ 3 ）雙級高壓離心風機，流量： 320 ～ 560m?/h ；功率： 1.5kW ；供電電源： AC380V ，功能：用于系統煙氣輸送；　
3. 填料塔噴淋（脫硫）：（ 1 ）尺寸： φ250 mm×1653mm ；材料： 304 不銹鋼材質，厚度 1.5mm ；功能：用于噴淋脫硫；（ 2 ）不銹鋼堿液水箱：尺寸： 540mm×400mm×430mm ；材料： 1.5mm 不銹鋼板材制制作；功能：用于脫硫堿液的配置；（ 3 ）不銹鋼清水箱：尺寸： 250mm×200mm×430mm ；材料： 1.5mm 不銹鋼板材制制作；功能：用于對堿液水箱的補給；（ 4 ）水泵：供電電源： AC380V ；流量： 0 ～ 1.1 m?/h ；揚程： 20 ～ 30m ；（ 5 ）面板流量計 3 個： LZM 系列轉子流量計功能：用于脫硫堿液的輸送；
4. SCR （脫硝）：（ 1 ）氣體預熱裝置 1 套：不銹鋼材質；（ 2 ）不銹鋼管式催化反應器 1 套，內徑 10mm ；長 550mm ；最高使用壓力 0.25MPa ；加熱功率 3kw ；（ 3 ）三段加熱，最高使用溫度 1000 ℃ ；溫度顯示精度為 1 ℃ ，溫場穩定度 ±5 ℃ ，升溫速率 1~20 ℃ 可任意設置；加熱控溫系統 3 套，調節電流表 4 個， AI 智能溫度數據采集及控制系統 4 套；（ 4 ）冷卻器 1 個： 304 不銹鋼材質，厚度為 2mm ，尺寸： φ400mm×600mm ，內置冷卻水盤管（銅管）、冷卻水泵 1 臺、冷卻水箱 1 個；（ 5 ）還原催化劑 1 套；
5. 連接管路、閥門： 304 不銹鋼管及卡箍閥門，部分管道為 316 不銹鋼材質；
6. 主體支架： 304 不銹鋼、 50*50*50mm
7. 進粉塵單元：粉塵分布器 1 套：不銹鋼材質，通過絲桿旋轉將粉塵送入實驗管道；卸除灰塵裝置 1 套：不銹鋼材質，卡盤連接，方便裝卸。
8. 實驗?zāi)M樣氣：帶 SO2 （濃度 5000ppm ）氣體與鋼瓶 2 套（ 8 升）及配套設施；帶 NO2 （濃度 5000ppm ）氣體與鋼瓶 2 套（ 8 升）及配套設施；帶 NO （濃度 5000ppm ）氣體與鋼瓶 2 套（ 8 升）及配套設施；液體酒精 10L ；
9. 電器控制柜：鋼板靜電噴塑工藝功能，實現與對象連接和控制以及與電腦的通訊連接編程功能。控制模塊： PLC 控制器，模擬量輸出模塊： EMAI04 ；模擬量輸入模塊： EMAM06 ；實現 PLC 、 HMI 、伺服等控制產品遠程調試、監控、上下載等功能，兩步智能遠程保障。
10. 檢測監測單元：（ 1 ）觸控一體機：供電電源： AC220V ；規格尺寸： 42 寸液晶，用于監測數據顯示；軟件化操作
（ 2 ）差壓傳感器測量范圍： 0 ～ 3kPa ；輸出信號： 4 ～ 20mA ；
（ 3 ）粉塵傳感器 4 個 : 供電電源： DC5V ；檢測范圍 0.5 ～ 10μm ；輸出信號：串口輸出；（ 4 ）二氧化硫傳感器 2 個 : 測量范圍： 0 ～ 5000ppm ；輸出信號： 4 ～ 20mA ；（ 5 ）氮氧化物傳感器 2 個 : 測量范圍： 0 ～ 5000ppm ；輸出信號： 4 ～ 20mA ；（ 6 ）二氧化碳傳感器 2 個 : 測量范圍： 0 ～ 5000ppm ；輸出信號： 4 ～ 20mA ；（ 7 ）氧氣傳感器 2 個 : 測量范圍： 0 ～ 30%VOL ；輸出信號： 4 ～ 20mA ；（ 8 ）在線 pH 儀 2 個 : 量程： 0 ～ 14 ；輸出信號： 4 ～ 20mA ；（ 9 ）風速儀 2 個 : 測量范圍： 0 ～ 20m/s ；輸出信號： 4 ～ 20mA 。

。
