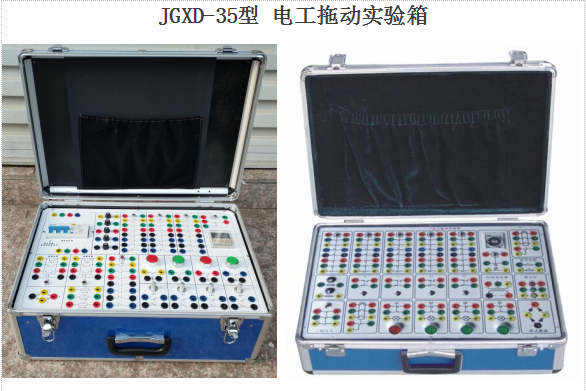

JG XD-35型 電工拖動實驗箱
主 要功能

該實驗箱設置有交流接觸器、熱繼電器、組合開關、電子時間繼電器(通電延時)、整流橋、能耗制動電阻、保險座、行程開關、按鈕和模擬指示燈等。各器件的接線端子都引到面板上，方便學生接線。
另購電動機星形三角形380V／180W(帶離心開關)。

基本實驗項目

1、接觸器點動控制線路
2、接觸器自鎖控制線路
3、點動控制又可自鎖控制線路
4、接觸器聯鎖正反轉控制線路
5、按鈕聯鎖正反轉控制線路
6、按鈕和接觸器雙重聯鎖正反轉控制線路
7、啟動順序控制線路(一)
8、啟動順序控制線路(二)
9、停止順序控制線路
10、兩地控制線路
11、手動接觸器控制串聯電阻降壓啟動控制電路
12、時間繼電器控制串聯電阻降壓啟動控制電路
13、接觸器控制Y—△降壓啟動控制電路
14、時間繼電器控制Y—△降壓啟動控制電路
15、異步電動機能耗制動控制線路
16、C620車床的電氣控制 ,
