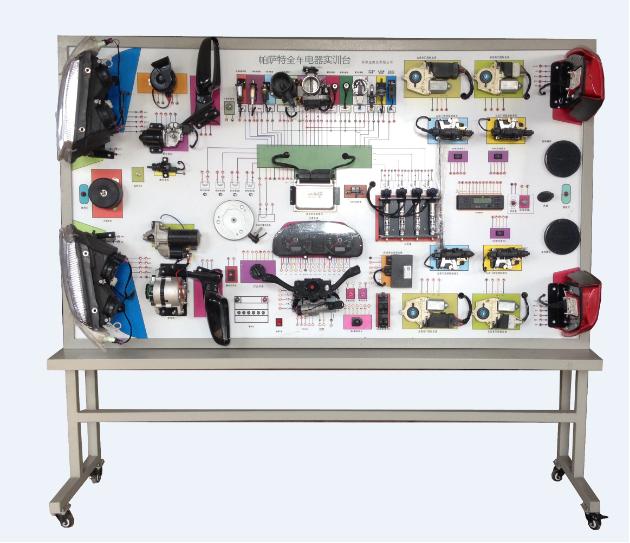

產品名稱：帕薩特全車電器電路實驗臺

規格參數

臺架尺寸： 2440mm*650mm*1800mm( 長 * 寬 * 高 ) ；

工作電壓： 12V 直流電壓；

工作溫度： -40 ℃～ 50 ℃。　　

產品簡介

本實驗臺以帕薩特 B5 全車電器系統實物為基礎，由移動臺架、示教面板二部分組成。適用于中高等職業學院和培訓機構的汽車全車電器系統構造與維修實訓教學，能夠滿足對全車電器系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。

標準配置

一、移動臺架

1 、配備蓄電池、蓄電池電源總開關、電源保險絲、移動腳輪等；

2 、起動系統、充電系統、充電系統驅動電機等。

二、示教面板

1 、點火開關、 OBD-II 診斷座、保險絲盒、組合儀表、組合開關、燈光照明系統、信號系統、點火系統、電動門窗系統、電動后視鏡系統、中控門鎖系統、音響系統、防盜系統、雨刮系統電器、相關的繼電器、保險絲等。

2 、外接式的檢測端子、工作狀態 LED 顯示燈、連接線；

3 、彩色完整的車身電器系統結構組成圖和電路原理圖；

4 、集成電路故障設置與考核裝置。

功能特點

一、展示功能：

1 、把電器系統部件按原車基本位置順序排列，不同的部件都標有名稱，充分展示整車電器系統的結構和工作原理。

2 、彩色完整的車身電器系統結構組成圖和電路原理圖，便于對車身電器系統的結構組成和電路的工作原理教學。

二、動態運行功能：

在整車電器基礎上，配備各相關輔助控制裝置，可如原車一樣實際演示起動、充電、點火、燈光、儀表、雨刮、中控門鎖、防盜、電動窗、音響系統等全套整車電器設備的工作原理和過程；

三、檢測功能：

通過外接式的檢測端子，可無損線束直接在面板上進行各傳感器、執行器和電路參數的檢測與分析；

數字電壓表可代替萬用表測量相關的電壓值。

四、實時顯示功能：

儀表顯示各信號指示燈。

五、自診斷功能：

通過 OBD-II 診斷座，連接通用或專用儀器可實現讀取數據流、檢測故障碼和消除故障碼的功能等自診

六、防盜匹配功能：

配備一把已匹配好的鑰匙，能正常工作。連接通用或專用儀器可實現防盜鑰匙匹配實訓操作。

實訓項目

汽車燈光照明系統檢測與維修

汽車儀表系統檢測與維修

汽車啟動系統檢測與維修

汽車充電系統檢測與維修

汽車雨刮系統檢測與維修

汽車玻璃升降系統檢測與維修

汽車電動后視鏡系統檢測與維修

系統工作電壓 / 電流診斷
