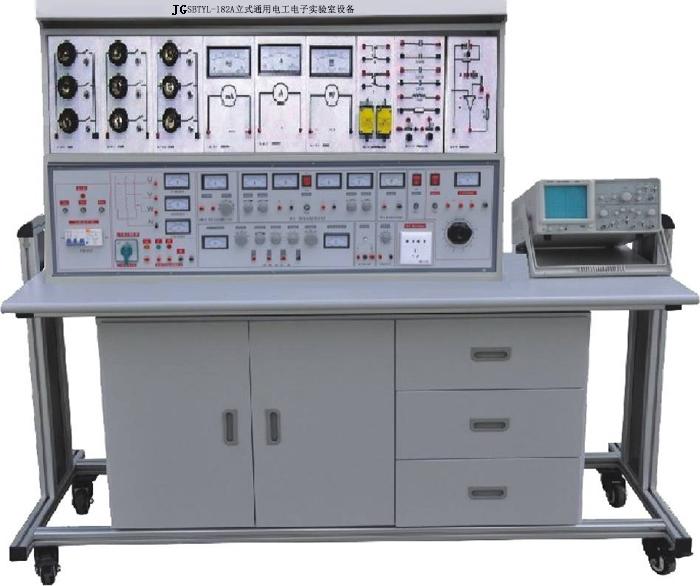

JGSBTYL-182A立式通用電工電子實驗室設備

立式電工電子實驗臺，立式通用電工 / 電子實驗室成套設備按照國內實驗教學大綱的要求研制的新產品，它可滿足大、中專院校、職業學枚、技校電工學、電工原理、電子技術等課程的實驗教學要求。一套設備由 15 臺實驗臺、一臺多媒體示教控制臺組成，學生臺一臺二座。實驗臺由實驗屏、控制柜、實驗桌組成。實驗屏上做電工實驗，實驗桌面上作電子技術實驗。實驗屏由若干實驗單元盒組合而成，單元盒板面電路符號用新國家標準，每一單元盒在實驗屏上的位置可任意互換，可根據實驗需要方便地組合成不同的實驗線路，實驗方便、快捷，能使學生在短時間內較快，較好地完成實驗。實驗桌面上配有通用九孔電路板，電路板由進口 ABS 注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。控制柜提供三相四線制電源、三相、單相可調電源、雙路可調直流穩壓穩流電源、脈沖信號、正弦波、方波、三角波信號等。為保證在實驗中人身及設備的安全，該實驗臺設有漏電及過載保護裝置。

該實驗室設備具有整體結構緊湊、外形美觀大方、組裝方便等特點，是各類高等院較、中等專業學校和職業學校電工、電子實驗教學理想換代產品。



一、結構

1、實驗桌 : 規格： 150*70*80MM ，鋁合金型材框架，桌面系 25MM 厚后成型防火板，美觀、耐磨、易清潔。儲存柜采用優質三聚氰胺飾面板制作。

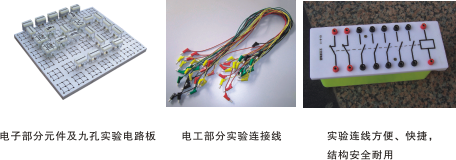

(1)通用電路板 : 固定在實驗桌桌面上，在其上作電子實驗

(2)抽屜 : 左右各 l 個，放置常用工具。

(3)元件儲存柜 : 放置元件

2、電子實驗?zāi)K : 制成透明創新模塊，直觀性好，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便，在通用電路扳上拼插實驗電路。

3、日光燈 :40W ，用于日光燈電路及功率因數改善實驗。

4、控制柜 : 尺寸 :144 × 30 × 26(cm)

主要構成部分 :

(1)三相熔斷器 :

規格 : 額定電流 2A

用途 : 整個實驗臺上第一保護裝置

(2)電流輸入指示燈 :

規格 :220V 氖泡指示燈 :

用途 : 指示三相四線電源和實驗臺通斷。

(3)漏電保護開關 :

規格 : 三相四線制，額定電流 3A ，漏電動作≦ 30mA

用途 : 具有短路，過載、漏電保護，保護人身與儀器的安全

(4)電源輸出指示 :

規格 : 紅、綠、黃三只 220 Ｖ氖泡指示燈 :

用途 : 當開關接通時，紅、綠、黃指示燈亮。

(5)3只交流電壓表 :

規格 :0 ～ 450 Ｖ

用途 : 指示三相 0 ～ 450 Ｖ輸出電壓

(6)I/O開關 : 控制三相電源輸出

(7)三相電源輸出插口 : 由二組四個接線柱 U 、 V 、 W 、 N 組成三相四線制電源輸出端口。

(8)信號源單元 : 輸出正弦波、方波、三角波三種波形。

(9)脈沖源單元 : 輸出一組正負脈沖。

(10)直流穩壓電源 : 輸出二路獨立連續可調的直流穩壓電源。

(11)+5V固定穩壓電源

(12)3～ 24V 低壓交流電源 : 輸出 3 、 6 、 9 、 12 、 15 、 18 、 24V 低壓常用電源。

(13)單相電源插座組

規格 : 每一插座額定電流為 2A 。

用途 : 提供國內外幾種標準的單相 220V 電源插座。

(14)可調交流電源 :

規格 :1.5KVA 同軸三相調壓器

用途 : 提供 0 ～ 380V 連續可調的交流電壓，同時可得到０～２４０Ｖ單相可調電源。

(l5)交流電壓表

規格 :0 ～ 450V

用途 : 用以監測可調三相交流電源的輸出電壓。

(16)交流電源輸出插□ :

采用接線座 : 由 4 只接線座組成可調交流電源的輸出端。　　　　　　　

(17)音頻放大器

5、實驗屏

實驗屏由電工實驗單元板模塊及鋁合金噴塑框架組成。

(1)框架 : 框架內設有滑道，使實驗單元盒模塊拆裝方便，位移滑快。

(2)電工實驗單元盒模塊：

單元盒面板模塊注塑而成，背面安裝元器件，并配有塑料護罩，使學生觸及不到帶電部位。護罩與面板結合用較科學的壓卡式結構，維修拆裝方便。面板經絲印，構成不同的元器件線路符號，元器件的接線端均由面板上的接線柱引出（見總配表一）。

二、主要技術指標

l、輸入工作電源 : 三相五線

2、輸出電源及信號 :

(l)A單元 : 三相四線，具有固定三相 380V 電源和 0 ～ 380V 三相可調輸出口。

(2)B單元 : 交流 3 、 6 、 9 、 12 、 15 、 18 、 24V

(3)C單元 : 雙路穩流穩壓電源，二路輸出電壓都為 0 ～ 30V ，由多圈電位器連續調節，具有預設式限流保護功能。

最大輸出電流均為 2A 電壓穩定度 :<10 － 2

負載穩定度： <10 － 2 紋波電壓 :<5mv

(4)D單元 : 直流穩壓 5V ，電流 0.5A

(5)F單元 :220V 電壓輸出，供外接儀器使用。

3、單次脈沖源 : 每次可輸出一對正負脈沖。

4、函數信號發生器（正弦波、三角波、矩形波）

1）液晶屏：顯示輸出頻率、波形、及波形輸出衰減值

2）頻率調節模塊：數字式鍵盤輸入所需的波形頻率

3）波形先擇模塊：數字式鍵盤輸入所需的波形

4）波形輸出口：輸出選擇的波形

5）波形輸出幅度調節：細調波形輸出幅度

6）方波占空比調節：調節方波輸出占空比

7）直流偏置調節：調節波形輸出直流偏置

5、音頻功率放大器 : 輸入音頻電壓不低于 l0mV ，輸出功率不小干 lW ，音量可調，內有喇叭，用于放大電路擴音。也可作信號尋跡儀器使用。

6、絕線電阻 : >5M Ω

7、漏電保護 : 漏電動作電流≤ 30mA

三、配備（以三十座為例）

１、實驗桌 : 配有 15 臺實驗桌（一臺二座），規格 :150 × 70 × 80cm ，桌面中央裝通用電路板，尺寸為 90 × 35cm ，在其上插接實驗電路，桌下部為元件儲存柜。

2、 24 張凳

3、控制柜 : 共 15 臺，每一張實驗桌配置 1 臺

4、實驗屏 : 共 15 臺，每一臺桌配置 l 臺

5、電工實驗單元板模塊 : 每臺 32 塊，配置 480 塊

6、 15 套電子實驗用的直流電表、電阻器、電容器、變壓器、二極管、三極管、集成、可控硅、傳感器等透明創新實驗?zāi)K。

7、多媒體總控臺 l 臺，分別無線控制 15 學生實驗臺的電源等。

多媒體總控臺（全室配一臺）

1）、產品概述：

該設備是根據實訓室教學管理的要求而設計開發的多功能型多媒體網絡化示教控制系統。系統采用半圓形設計，分為圖像影音控制區、電源、網絡控制區、計算機控制區等三大部分，配套有網絡控制系統、影音控制系統、電源控制系統及智能考核軟件、網絡監控管理軟件等軟硬件設備，可對學生系統進行電源控制，計算機網絡控制、工控設備網絡控制等。

2）、技術參數 :

工作電源：三相五線 380V ± 5 ％ 50Hz

安全保護：漏電保護（動作電流≤ 50mA ），過流保護

規格尺寸： 2400 × 800 × 780mm

額定功率： <11KW （ 12 臺為例）

環境溫度：－ 10 ℃ ～ 40 ℃

相對濕度： <85%

設備重量： 100Kg

3）、產品結構 :

桌身部分：采用國家甲級環保型 16mm 厚三聚氰胺板材，所有截面用 PVC 塑膠熱熔膠封邊，整體設計為多功能組合式應用。可放置各種多媒體器材：視頻展示臺、功放、 DVD 、計算機、中央控制系統等 , 并設置各種穿線孔位，設計科學，使用方便。

桌面部分：采用 25mm 厚高密度纖維板外貼進口防火板， PVC 截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。

實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色絲印工藝，顏色協調、設計合理。各分組電源、主控器材、控制電源等布局科學操作方便。

無線電源遙控部分：

"電源無線總控制臺 " 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制。控制臺具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點。總控制臺與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。以 315MHz 無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。一套 " 電源無線總控制臺 " 可對單個實驗室的 32 臺實驗設備進行單臺、多臺或全部設備的電源開關無線控制。每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室 30 臺實驗設備的電源開關無線控制。配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。

上位機軟件功能

1.串口掃描檢測

2.通過串口發送工作臺工作命令

3.接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示

4.能控制最多 128 工作臺

5.開關工作臺操作時間顯示

4）、基本配置：

N0	配置名稱	型號	規格 ( 長×寬×高 )	單位	數量
一、組合式多媒體示教臺配置：
1	組合式多功能示教臺	JDSJ-1	2400× 800 × 780mm	套	1
2	無線遙控電源控制系統	JD-10		套	1
3	高級五輪轉椅			張	1
二、多媒體設備配置：
4	功放機			臺	1
5	音箱			個	2
6	無線話筒	領夾式		只	2
7	座式話筒			只	1
8	計算機系統		P4級系統， 19 寸液晶顯示器	套	1
9	多媒體投影機	VT系列	2500流明	臺	1
10	玻璃珠銀幕	電動 120 吋	120吋	幅	1
11	電工電子電拖及自動控制技能鑒定仿真軟件			套	1

8、用戶自備器材 :

(1)示波器 ( 型號不限 ) ；

(2) 晶體管毫伏表 ;

(3) 滑線變阻器 ;

(4) 功率表

四、實驗項目

(一 ) 電工部分實驗 :

1．常用電工儀表的使用

2．線性元件與非線性元件的伏安特性

3．直流電路電壓與電位的研究

4．基爾霍夫定律的驗證

5．迭加原理與互易定理的驗證

6．代文寧定理與諾頓定理的驗證

7．電壓源與電流源的等效變換

8．受控源的研究

9．一階電路的響應

10．二階電路的響應

11．研究 LC 元件在直流電路和交流電路中的特性

12．交流電路參數的測量

13．正弦交流電路 RLC 元件的特性

14． RL 及 RC 串聯電路實驗

15． RLC 串聯諧振電路

16．日光燈電路連接

17．改善功率因數實驗

18．互感的測量

19．三相電路及功率的測量

20． R-C 選頻網絡實驗

21．二端口網絡的研究

22．單相變壓器實驗

23．三相異步電動機的使用與起動

24．三相異電動機的正、反轉

25．三相異步電動機的 Y- △起動

26．三相異步電動機的順序控制

27．三相異步電動機的能耗制動

（二）電子部分實驗 :

1．晶體二極管的特性及檢測 　　　　　　

2．晶體三極管輸入輸出特性

3．低頻小信號電壓放大器

4．直接耦合兩級放大器

5． RC 耦合兩級放大器

6．負反饋對放大器性能的影響

7．變壓器耦合推挽功率放大器

8．互補對稱推挽功率放大器 (OTL)

9．單相半波整流

10．單相全波整流

11．單相橋式整流

12．單相橋式整流濾波

13．單結晶體管特性

14．單結晶體管觸發電路

15．晶閘管簡單測試及可控整流電路

16．場效應管測試

17．串聯型穩壓電壓 &nbnbsp;

18．差動放大電路的研究

19．集成運放參數的測試

20．集成運放減法電路

21．集成運放加法電路

22．集成運放積分電路

23．集成運放微分電路

24．集成運放文氏正弦波振蕩器

25．電容三點式振蕩器

26．電感三點式振蕩器

27．集成穩壓電路

28．無穩態電路（多諧振蕩器）

29．施密特觸發器

30．集成與門邏輯功能測試

31．集成非門電路邏輯功能測試

32．集成或門電路邏輯功能測試

33．集成與非門邏揖功能測試

34． CMOS 門電路的測試

35．基本 RS 觸發器

36． JK 觸發器

37． D 觸發器

38． 555 時基電路的應用（方波發生器 )

39．二一十進制計數器

40．二一十進制 8421 譯碼器

41．加法器

42．減法器

43．用集成與非門構成單穩態觸發器

44．組合邏輯電路

利用上述 44 項實驗元器件也可完成面實驗

45． P-N 結單向?qū)щ娞匦?

46．三權管 ICBO 的測量電路

47．三極管 ICEO 的測量電路

48．三極管電流放大

49．三極管的 VA 特性

50．帶負載的單級小信號電壓放大

51．電壓負反饋偏置電路

52．分壓式電流負反饋偏置電路

53．用熱敏電阻穩定工作點

54．用二極管穩定工作點

55．分析 Ce 對低頻特性的影響

56．共基極放大實驗電路

57．共集電極放大實驗電路

58．共源極基本放大電路

59．場效應管自給偏壓放大電路

60．場效應管分壓式自偏壓電路

61．場效應管共漏極電路

62．場效應管共柵極電路

63．單管阻容放大電路

64．基本直流放大電路

65．用電阻提高后級發射極電位

66．用穩壓管提高后級發射極電位

67．變壓器耦合放大電路

68．甲類功率放大電路

69．乙類功率放大電路

70．串聯電流負反饋

71．串聯電壓負反饋電路

72．并聯電壓負反饋電路

73．并聯電流負反饋電路

74．兩級放大電路中的負反饋

75．射極輸出電路

76．自舉射極輸出電路

77．用電容衰減高頻電壓　　　　　　　

78．用負反饋消除自激振蕩

79．電池監視電路

80．場效應管、三極管組成放大電路

81． PNP-NPN 直接耦合放大電路

82．共基共射放大電路

83．晶體管開關作用

84．液位光電控制

85．簡單的溫控電路

86．模擬光控簡易路燈自動開關電路

87． RC 移相振蕩器

88．雙 T 選頻網絡

89．雙 T 選頻網絡組成的振蕩器

90．變壓器反饋式振蕩電路

91．場效應管變壓器反饋式振蕩電路

92．防盜報警電路

93．串聯型晶體振蕩電路

94．互補音頻振蕩訊響器

95．報警訊響器

96．音樂門鈴電路

97．電子報警器電路

98．差動放大電路的基本形式

99．電子門鈴電路

100．準互補對稱電路

101．三管 OTL 互補對稱電路

102．長尾式差動放大電路

103．差動輸入單端輸出

104．單端輸入雙端輸出

105．單端輸入單端輸出

106．雙電源式長尾差動放大電路

107．差動式放大器實驗電路

108．具有恒流源的差動放大電路措施

109．單端輸出差動放大電路的溫諷分析

110．閃光器電路

111．運算放大器的基本接法

112．電流差動式運放用作交流比例放大

113． Vos 的簡易測量方法

114． Aos 的簡易測量方法　　　　　　　

115． Aod 的簡易測量方法　　　　

116．共模抑制比 Cmrr 的簡易測試

117．最大共模輸入電 UIcm 的簡易測試

118． Yopp 的簡易測試

119． SR 的測量方法

120．基本同相放大接法

121．運放構成的 LC 振蕩器

122．電熱杯調溫電路

123．引到反向端輸入調零措施

124．引到同向端輸入調零指施

125．為使電值不致過大的接法

126．利用三極管的基極電流實現 Ios 的溫度補償

127．利用 T 型網絡提高等效反饋電阻

128．使互補管工作在甲乙類擴大輸出電流的措施

129．對電容負載進行校正時措施　　　　

130．反相輸入保護措施

131．同相輸入保護措施

132．利用穩壓管保護器件

133．電源極性錯接的保護

134．電源啟動瞬間過壓保護　　　　

135．二極管檢波電路

136．利用 PN 結的溫度系數測量溫度的電路原理

137．雙二極管限幅器

138．反相運放基本電路

139．可變比例放大

140．同相運放基本電路

141．電壓 / 電流變換電路 　　　

142．電流 / 電壓變換電路

143．電壓跟隨器

144．差動放大基本電路

145．運算放大器的差動輸　　　

146．反相輸入求和運算

147．同相輸入求和運算

148．雙端輸入求和運算

149．基本積分電路

150． EG 考濾泄漏阻對的積分運算電路　

151．提高積分時間常數的措施

152．快速積分電路

153．模擬一階微分方程電路

154．模擬二階微分方程電路

155．基本微分電路

156．實用微分電路

157．利用間接方法得到近似微分

158．基本對數運算電路

159．利用三極管的對數特性組成對數運算電路

160．反對數放大的基本電路

161． Vo 正比于 VxVy 電路

162．簡單的過零此較電路

163．具有滯迥特性的比較電路

164．雙限比較電路

165．利用二級管作為上限檢測幅度選擇電路

166．雙限三態比較電路

167．下限檢幅選擇電路

168．基本采樣保護電路

169． RC 無源網終的低通濾波電路

170．濾波電路接到組件的同相輸入端

171．濾波電路接到組件的反相輸入端

172．簡單二階 RC 濾波電路

173．典型 RC 有源濾波電路

174．兩階有源濾波電路

175．多路反饋二級有源濾波電路

176．典型二階高通有源濾波電路

177．基本帶通濾波電路

178．典型帶通濾波電路

179．用雙 T 網絡組成的帶阻濾波

180．輸出限幅的反相器

181．實用差值運算放大器

182．矩形波振蕩電路

183．阻容移相觸發電路

184．電熱褥調溫裝置

185．寬度可調的矩形波發生器

186．簡單的鋸齒波發生器

187．幅頻可調的鋸齒波發生器

188．單相橋式整流常用畫法電路

189．全波整流電路的最大反向峰值電壓

190．電容濾波電路

191．電容濾波帶電阻負載　　 　　　

192．全波整流電容濾波電路

193． RC 濾波電路

194．多段 RC 濾波電路

195．基本的 LC 濾波電路

196． T 型濾波電路

197．二倍壓整流電路

198．三倍壓整流電路

199．基本穩壓管穩壓電路

200．基本調整管穩壓電路

201．具有放大環節的穩壓電路 　　　

202．調整管穩流電路

203．電子濾波器

204．串聯穩壓電路　

205．并聯穩壓電路

206．電子催眠器　　　

207．三端集成穩壓電路

208．正電源輸出可調的集成穩壓電路

209．單相全波可控整流

210．硅穩壓管穩壓電路

211．單相半波可控整流

212．單相橋式半控整流

213．充電用硅整流器原理

214．感性負載對晶閘管的影響

215．晶閘管觸發導通試驗

216．反電動勢負載晶閘管電路

217．簡易電子調壓電路

218．測試單結管分壓比 n

219．單結管振蕩電路

220．單結管觸發應用電路

221．二極管 " 與 " 門電路

222．三極管 " 或 " 門電路

223．與邏輯形象化

224．或邏輯形象化

225．非邏輯形象化

226．三極管 " 非 " 門

227．三極管 " 與非 " 門

228．三極管 " 或非 " 門

229．三扳管雙穩態電路

230．三極管單穩態電路

231．三極管多諧振蕩電路

232．置位觸發電路

233．射極耦合雙穩態

234．對稱式多諧振蕩器

235．環形多諧振蕩器

236．微分型單穩態電路

237．集成施密特電路

238．矩形波發生器

239．單脈沖電路

240．連續脈沖發生器

五、設備總配表（以三十座為例）

NO	配置名稱	型號規格	單位	數量	備注
1	多媒體示教總控臺		套	1	具有無線控制學生電源及演示功能
2	實驗屏		臺	15
3	控制柜		臺	15
4	實驗桌		臺	15
5	學生桌		個	15
6	電工實驗單元盒模塊		套	15	詳見清單一
7	電子透明創新實驗?zāi)K		套	15	詳見清單二
8	九孔實驗底板	35*30CM	塊	45
9	電機	380V/180W	臺	15
10	絕緣皮		張	15
11	凳子		張	30
12	專用實驗導線	12只電流插頭	套	15	每套 40 根
13	電流測量插頭線		套	15
14	指導書		套	15
15	工具		套	15
（ 1 ）	螺絲刀	小十字	把	15
（ 2 ）	螺絲刀	大十字	把	15
（ 3 ）	螺絲刀	小一字	把	15
（ 4 ）	螺絲刀	大一字	把	15
（ 5 ）	剝線鉗		把	15
（ 6 ）	尖觜鉗		把	15
（ 7 ）	萬用表	MF-47	只	15
（ 8 ）	電烙鐵	35W	把	15
（ 9 ）	烙鐵架		只	15

表一 電工實驗單元板模塊

電工實驗單元盒模塊編號	名 稱	型 號 及 規 格	數量
XD-B-01	直流電流表	59C23型 0 ～ l00μA	1
XD-B-02	直流電流表	59C23型 0 ～ l0mA ～ 50mA	1
XD-B-03	直流電流表	59C23型 0 ～２ A	1
XD-B-04	交流電流表	59L19型 0 ～ 100mA	1
XD-B-05	交流電流表	59L19型 0 ～ 2A	1
XD-B-06	直流電流表	59C23型 0 ～ l0V ～ 30V	1
XD-B-07	直流電流表	59C23型 0 ～ 300V	1
XD-B-08	交流電流表	59L19型 0 ～ 450V	1
XD-B-09	功率因數表	59L19型 220V2A	1
XD-B-10	電路接點擴展板	自鎖緊插口 l2 只	1
XD-B-11	交流接觸器	CJ10-10 380V 10A（二只）	2
XD-B-12	熱繼電器	JRl6-20/3D 0.35～ lA	1
XD-B-13	中間繼電器	JZ7-44 380V 5A	1
XD-B-l4	時間繼電器	JS7-2A 380V 60S	1
XD-B-l5	接鈕開關	LAl9-11三只	1
XD-B-16	熔斷器	RclA-5 5A	1
XD-B-17	轉換開關	LW6-2B 400V 5A	1
XD-B-18	三相負荷開關	HK8 400V l5A	1
XD-B-19	日光燈電路單元板	40W鎮流器，開關	1
XD-B-20	熔斷器，啟輝器		1
XD-B-21	直流電壓表	59C23型 0 ～ lV	1
XD-B-22	電流測量插口	500V 2A	1
XD-B-23	燈炮負載	平燈頭九只，開關九只	1
XD-B-24	直流電流表	59C23型 0 ～ 500mA	1
XD-B-25	電流源 - 電壓源轉換電路		1
XD-B-26	伏安特性單元板		1
XD-B-27	電路元件單元板		1
XD-B-28	直流電路單元板		1
XD-B-29	受控源單元板		1
XD-B-30	交流電壓表	59 L19型 0 ～ 50 ～ 250V	1
XD-B-31	交流電流表	59 L19型 0 ～ 500mA	1

表二 電子透明創新實驗?zāi)K配置清單（每臺）

電子透明創新實驗?zāi)K名稱	型 號 / 規 格	數 量	備 注
電 阻	5.1Ω	2	1/2W
電 阻	51Ω	1	1/2W
電 阻	100Ω	3	1/8W
電 阻	150Ω	1	1/8W
電 阻	200Ω	1	1/8W
電 阻	300Ω	2	1/8W
電 阻	470Ω	1	1/8W
電 阻	510Ω	2	1/8W
電 阻	820Ω	2	1/8W
電 阻	1K	3	1/8W
電 阻	1.5K	1	1/8W
電 阻	2K	2	1/8W
電 阻	2.4K	3	1/8W
電 阻	2.7K	1	1/8W
電 阻	3.3K	3	1/8W
電 阻	3.9K	1	1/8W
電 阻	4.7K	2	1/8W
電 阻	5.1K	1	1/8W
電 阻	6.8K	2	1/8W
電 阻	10K	4	1/8W
電 阻	13K	1	1/8W
電 阻	20K	2	1/8W
電 阻	39K	1	1/8W
電 阻	51K	1	1/8W
電 阻	100K	2	1/8W
電 阻	200K	1	1/8W
電 阻	1M	1	1/8W
電 阻	10M	1	1/8W
電 位 器	470Ω	1	1/2W
電 位 器	1K	2	1/2W
電 位 器	10K	2	1/2W
電 位 器	22K	1	1/2W
電 位 器	100K	1	1/2W
電 位 器	470K	1	1/2W
電解電容	1UF	1	16V
電解電容	10UF	3	16V
電解電容	47UF	3	16V
電解電容	220UF	1	35V
電解電容	470UF	1	35V
瓷片電容	0.001UF	2	63V
瓷片電容	0.01UF	2	63V
瓷片電容	0.1UF	1	63V
瓷片電容	0.47UF	1	63V
瓷片電容	300P	1	63V
三 極 管	3DG6	2
三 極 管	3DG12	1
三 極 管	3AX31	2
三 極 管	3DA1	1
單 結 管	BT33	1
晶 閘 管	KP1	2
場效應管	3DJ6	1
二 極 管	4007	4
二 極 管	2AP9	1
穩壓二極管	2CW54	2
穩壓二極管	2CW76	1
晶 振	10M	1
電平開關和邏輯電平指示		1
發光二極管		2
指示燈 ( 信號燈 )	6V 0.1A	1
開 關		4
變 壓 器	220/6V.6V	1	8W

音頻輸入變壓器		1
音頻輸出變壓器		1
繼 電 器	6V	1
電 感	8Ω	1
電 感	390UH	1
喇 叭	8Ω/0.2W	1
音樂集成	4V	1
三端穩壓	7805	1
集 成 座	14腳	2
集 成 座	16腳	1
集成運放	UA741	2
TTL與非門	74LS00	1
TTL非 門	74LS04	1
TTL或 門	74LS32	1
CMOS或非門	CD4002	1
定 時 器	NE555	1
譯 碼 器	74LS42	1
全 加 器	74LS283	1
TTL與非門	74LS20	1
七段譯碼器	74LS247	1
共陽數碼器	546R	1



。
