JGGJ-758K交直流電動機運動控制實驗系統

一、系統構成

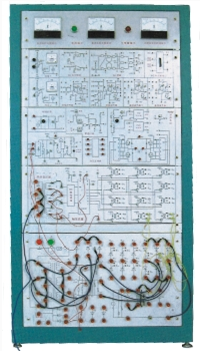

1、立式機柜（晶閘管三相反并聯可逆電路模塊、H橋可逆電路模塊、模擬調節器模塊、檢測電路模塊、控制與邏輯切換模塊）。機柜內采用模塊化設計，功能分隔清晰，強弱電隔離，維護檢修方便。保護功能齊全。
2、配二個1.5KW功率的機組（直流電動機—直流發電機機組、三相交流電動機－或三相交流電動機—渦流測功機組）。
3、機柜設有晶閘管整流電源，輸出直流電壓0～310伏。輸出最大直流電流55A。
4、三相調壓器、電抗器、燈箱負載。
5、選配件有帶PC-232接口的智能測試模塊。

二、實驗內容
1、單閉環、雙閉環不可逆直流電動機調速系統實驗。
2、雙閉環邏輯切換無環流可逆直流電動機調速實驗。
3、小功率直流電動機PWM可逆調速實驗。
4、直流電動機可逆調速系統的計算機控制實驗。
5、PWM可逆調速系統的計算機控制實驗。
6、三相可控整流電路實驗（燈箱負載）。
7、模擬觸發器調整實驗。
。
