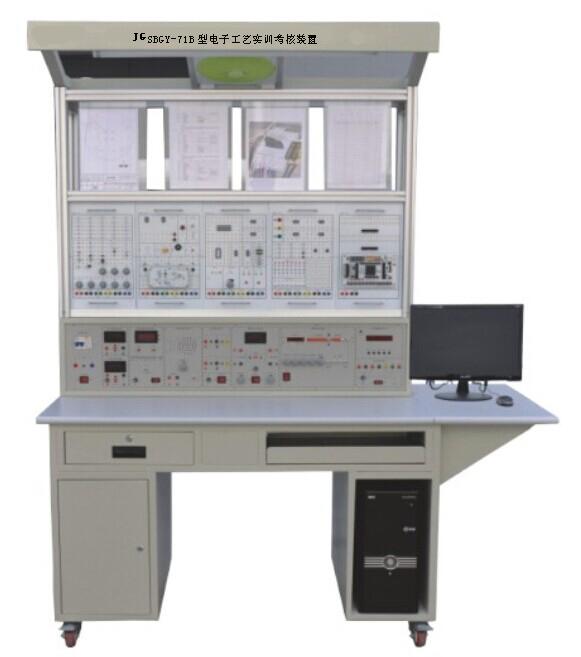

JGGY-71B型電子工藝實訓考核裝置



電子產品工藝實訓臺是根據以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求而研發的產品?？赏瓿芍行⌒碗娮赢a品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。適合各職業院校電子類專業《電子工藝》課程的實訓教學。

一、裝置特點

1. 采用生產流水線結構，使學生的操作訓練貼近生產實際。加強學生的動手能力、創新能力和知識運用能力。

2. 提供了多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創新能力。

3. 配套實訓資料齊全：提供每種實訓套件的元器件清單、焊接元器件的裝配圖和調試指導書，完成學生對電路認識、設計、焊接、調試、檢修等多種技能的實訓。

4. 可配置通用電工電子實訓掛箱，擴展電工類、電子類的實訓項目。

二、技術性能

1. 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz

2. 工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度＜ 85%( 25 ℃ ) 海拔＜ 4000m

3. 裝置容量： <0.5KVA

4. 外形尺寸： 1280mm × 650mm × 2000mm （雙人座）

三、實訓的基本配置及功能

實訓裝置由實訓臺、電源柜、實訓套件、實訓工具、實訓掛箱等組成。采用兩面雙組型結構 , 正反兩面資源相同。

（一）實訓臺

實訓臺主要由實訓桌、實訓面板、鋁合金框架、頂部框架等組成。

1. 正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。

2. 正反兩面各有一塊實訓面板，分別提供九路 AC220V 電源插座接口和四路固定直流電源，可為實訓掛箱、外配儀器設備提供工作電源；其中四路固定直流電源電壓分別為 ±12V 、 ±5V ，每路均設有短路過流保護和自恢復功能。

3. 鋁合金框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或實訓掛箱（調試工序用）。第二層設有四個 PVC 夾板，可用來夾放相關實訓資料。

4. 頂部框架上設有電風扇和 30W 日光燈（照明設備）各兩個。

（二）電源柜

1. 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz

2. 輸出電流： 20A

3. 設有電源插座、風扇、照明日光燈等電源控制系統，可為 10 個實訓臺提供工作電源；具有三相電源指示、漏電保護功能，使用安全可靠。

( 三 ) 實訓套件（ 2 套 / 臺）

序號	實訓套件	能力目標
1	直流穩壓電源	掌握穩壓電源的工作原理，并學會電子電路的測試、檢修方法與技巧
2	單端電流反饋他激式隔離開關電源	采用專用集成電路 UC3844 作 PWM 控制器，可直接驅動 MOSFET 功率場效應管工作
3	全硅六管超外差式調幅收音機	熟悉集成電路調幅收音機的電路結構及工作原理
4	OTL 功率放大電路	掌握互補對稱式 OTL 功放電路的工作原理，學會測試低頻功率放大器頻率特性的方法，并熟悉常用儀器儀表的使用方法
5	多路搶答器	了解搶答器的工作原理，并進一步熟悉電子電路的裝配、調試、檢修方法
6	脈寬調制控制器	了解場效應管在脈寬調制控制器的工作原理
7	可編程定時器	掌握可編程定時器的電路結構和工作原理，熟悉 CD4543 、 CD4029 、 CD4011 在電路中的具體應用
8	聲光雙控節電燈	了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、 555 時基電路、雙向晶閘管在電路中的具體應用
9	門鎖防盜報警器	進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理
10	光控音樂門鈴	了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理
11	A/D 、 D/A 轉換	掌握 DAC0832 和 ADC0809 芯片的應用。
12	七彩循環裝飾燈控制器	熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝
13	臺燈調光電路	了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原 理
14	編碼電子鎖電路	了解 CD4011 、 74LS20 、 74LS74 芯片的應用，掌握編碼電子鎖電路的工作原理
15	LED 數字鐘	熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實訓調試方法

（四）實訓工具（ 2 套 / 臺）

配常用的數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、恒溫烙鐵、熱風臺、焊錫絲、吸錫器、驗電筆、工具箱，同時也可為用戶代辦其它實訓器材。

（五）實訓掛箱（ 2 套 / 臺）

1.FC-01 常用元器件單元（一）

提供常用的電阻、電容、電感、數碼管、二極管等元器件。

2.FC-02 常用元器件單元（二）

提供電位器、三極管、穩壓管、繼電器、復位按鈕、晶體管、晶閘管、蜂鳴器、變壓器（ 0V 、 6V 、 10V 、 14V 抽頭各一路及中心抽頭 17V 兩路）等元器件。

3.FC-03 直流電源單元

一路可調直流電源： 0 ～ 30V/ 1A 連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

4.FC-04 測量儀表單元

(1) 直流數字電壓 / 電流表一只：三位半數字顯示，精度 0.5 級；電壓表量程分 200mV 、 2V 、 20V 、 200V 四檔，輸入阻抗為 10MΩ ；電流表量程分 2mA 、 20mA 、 200mA 、 2000mA 四檔，琴鍵開關切換選擇，設有過載保護功能。

(2) 交 / 直流數字電壓表一只：三位半數字顯示，精度 0.5 級，量程分 200mV 、 2V 、 20V 三檔，琴鍵開關切換選擇；交流數字電壓表（真有效值）頻帶范圍 10Hz ～ 1MHz 。

5.FC-05 信號源單元

提供正弦波、三角波、方波三種波形，輸出頻率范圍 2Hz ～ 47kHz ，幅度為 0 ～ 12V 連續可調；頻率計的測頻范圍為 0.1Hz ～ 100kHz 。

四、實訓項目

1. 直流穩壓電源的焊接與調試

2. 單端電流反饋他激式隔離開關電源的焊接與調試

3. 全硅六管超外差式調幅收音機焊接與調試

4.OTL 功率放大電路的焊接與調試

5. 多路搶答器焊接與調試

6. 脈寬調制控制器焊接與調試

7. 可編程定時器焊接與調試

8. 聲光雙控節電燈的焊接與調試

9. 門鎖防盜報警器的焊接與調試

10. 光控音樂門鈴的焊接與調試

11.A/D 、 D/A 轉換的焊接與調試

12. 七彩循環裝飾燈控制器的焊接與調試

13. 臺燈調光電路的焊接與調試

14. 編碼電子鎖電路的焊接與調試

15.LED 數字鐘的焊接與調試



。
