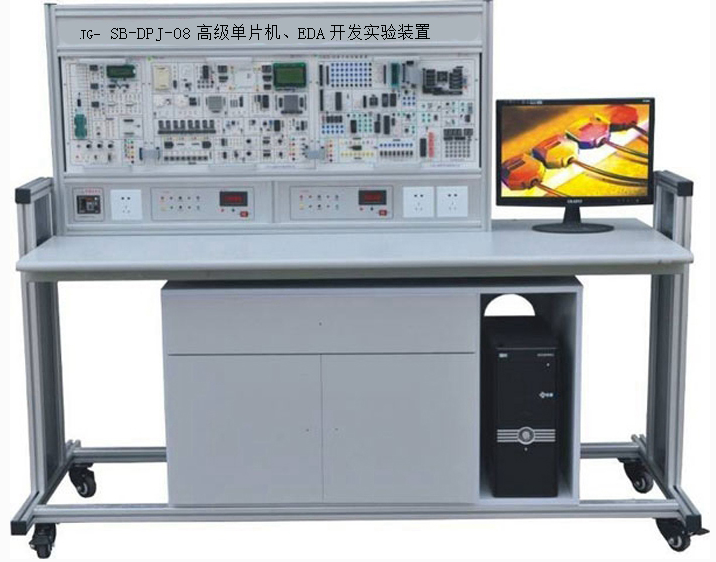

JG-SB-DPJ-08高級單片機、 EDA 開發實驗裝置

（一）適用專業。

適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。

（二）主要技術參數 :

1、矩陣鍵盤： 4×4 矩陣式結構，組合按鍵。

2、輸入、輸出： 8 路開關量輸入， 8 路 LED 輸出。

3、 8 位數碼管動態顯示和 4 位數碼管靜態顯示。

4、固定脈沖： 8 路固定脈沖輸出 , 分別為： 1HZ,10HZ 、 100HZ 、 1KHZ 、 10KHZ 、 100KHZ 、 500KHZ 、 1MHZ.

5、單脈沖發生器。

6、 IC 卡讀寫實驗?zāi)K。

7、繼電器驅動控制實驗?zāi)K。

8、 24C02 串行存儲器實驗?zāi)K。

9、 TLC549 串行模數實驗?zāi)K。

10、 93C46 存儲器實驗?zāi)K。

11、實時時鐘實驗?zāi)K。

12、串行鍵盤顯示接口實驗?zāi)K。

13、 TLC5615 串行數模轉換實驗?zāi)K。

14、語音錄放實驗?zāi)K。

15、溫度測量實驗?zāi)K。

16、 8253 定時計數器實驗?zāi)K。

17、 D/A0832 數模轉換實驗?zāi)K。

18、 I/O 口簡單擴展實驗?zāi)K。

19、 32K 程序存儲器擴展實驗?zāi)K。

20、 8255 并行接口控制實驗?zāi)K。

21、 8279 鍵盤接口顯示實驗?zāi)K。

22、 16C550 串行通信實驗?zāi)K。

23、 ADC0809 模數轉換實驗?zāi)K。

24、自帶 T6963C 控制器的 128*64 圖形液晶顯示和 2*64 點陣液晶顯示實驗?zāi)K。 25 、 16*16 點陣顯示實驗?zāi)K。

26、步進電機驅動控制實驗?zāi)K。

27、直流電機驅動控制及測速實驗?zāi)K。

28、看門狗實驗?zāi)K。

29、電位器模擬電壓產生模塊。

30、紅外線通信實驗?zāi)K。

31、以太網通信實驗?zāi)K。

32、電子音響驅動控制模塊。

33、 USB1.0 和 2.0 通信實驗?zāi)K。

34、 CAN 總線控制實驗?zāi)K。

35、 RS485 通信實驗?zāi)K。

36、 RS232 通信實驗?zāi)K。

37、雙通道虛擬示波器模塊。

38、擴展總線區。

39、光電傳感器模塊。

40、專用 USB 接口單片機仿真器，可以在線下載在線調試和燒錄用戶程序。

41、電源模塊，提供＋ 5V （ 3A ） /-5 V(1A)/ ＋ 12V （ 1A ） /-12V （ 1A ）各一組 , 供各模塊的電源需求。

42、配置足夠配套接線。

43、配有適應 WindowsMe/2000/xp 等操作平臺的調試軟件，上位仿真軟件支持匯編和Ｃ語言。

44、配置 CPLD 實驗?zāi)K，選擇 ALTERA 公司的 CPLD 器件 EPM240 或 EPM7128S （可供用戶任意選擇）

（三）實驗內容。

1、單片機部分

實驗一 單片機 I/O 口應用實驗 _ P3.3 口輸入 P1 口輸出

實驗二 單片機 I/O 口應用實驗 _ 工業順序控制

實驗三 并行 I/O 接口 8255 應用

實驗四 簡單 I/O 口擴展實驗

實驗五 A/D 轉換實驗

實驗六 D/A 轉換實驗

實驗七 定時 / 計數器 8253A 應用

實驗八 鍵盤顯示控制器 8279 應用實驗

※實驗九 微型打印機打印字符、曲線、漢字

實驗十 步進電機控制實驗

實驗十一 小直流電機調速實驗

實驗十二 電子音響實驗

實驗十三 繼電器控制實驗

實驗十四 數據存貯器擴展實驗

實驗十五 8031 單片機串行口應用實驗 _ 雙機通信

實驗十六 8031 串行口應用實驗 _ 與 PC 機通信

實驗十七　串行接口 16C550 應用實驗

實驗十八　串行 A/D 轉換器 TLC549 應用

實驗十九　串行 D/A 轉換器 TLC5615 應用

實驗二十　單片機雙機通信實驗 _ 用 RS485 總線

實驗二十一　 USB 接口的應用實驗

實驗二十二　網絡接口應用實驗

實驗二十三　 16X16LED 點陣顯示實驗

實驗二十四　 128 X 64 LCD 液晶顯示接口實驗

※實驗二十五　語音錄放控制實驗

實驗二十六 CAN 總線應用實驗

實驗二十七　串行存儲器讀寫實驗

實驗二十八　紅外接口通信實驗

實驗二十九　數字溫度傳感器 DS18B20 的原理與應用實驗

實驗三十　 “ 看門狗 ” 復位實驗

實驗三十一 IC 總線應用實驗： 1 、 串行 E2PROM 的讀寫實驗； 2 、 IC 智能卡讀寫實驗； 3 、串行鍵盤顯示接口 ZLG7290 應用實； 4 、 PCF8563 串行實時時鐘應用實驗

實驗三十二 溫度壓力實驗

2、 EDA/CPLD/FPGA 實驗。

（ 1 ） A/D 0809 模數轉換器實驗；

（ 2 ） D/A 0832 數模轉換器實驗；

（ 3 ）步進電機控制實驗；

（ 4 ） 16*16 LED 點陣顯示實驗；

（ 5 ）電子時鐘實驗；

（ 6 ）數碼管靜態顯示實驗；

（ 7 ） 4*4 鍵盤擴展實驗；

（ 8 ） 128*64 LCD 液晶顯示實驗；

（ 9 ）電子音樂演奏實驗；

（ 10 ） RS232 串口發送實驗（ SEND ）；

（ 11 ） RS232 串口接收實驗（ RECEIVE ）；

（ 12 ）單片機總線接口實驗；

（ 13 ）異步串口通訊（ UART ）

。
