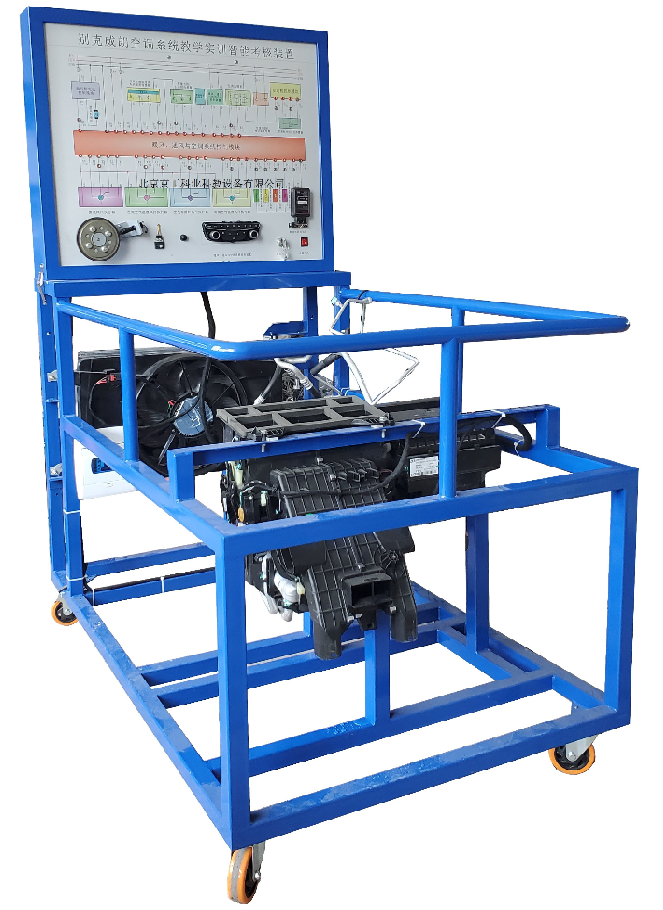

汽車別克威朗空調系統教學實訓智能考核裝置

一、系統要求
該設備采用別克威朗手動調系統為基礎，充分展示汽車手動空調系統組成結構和工作過程。通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握手動空調系統的構造和原理，提高學生對手動空調系統的初步認識，使學生了解手動空調系統起到更直觀更深入的教學目的，是各汽車學校對手動空調系統理論和維修實訓的最理想的教學設備。本實訓臺功能齊全、操作方便、安全可靠。
二、功能要求
1、真實可運行的汽車手動空調系統，充分展示汽車手動空調系統的組成結構和工作過程。
2、由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車手動空調系統的工作過程以及工作原理。
3、本實驗臺可直觀地看到室內溫度傳感器、環境溫度傳感器等各個傳感器等的電壓隨著負載不同而變化的情況，并可以看到空調制冷劑的高低端壓力的實際數據，觀測到蒸發箱總成的構造、高壓壓力開關、低壓壓力開關、空調開關、等元器件便于觀察測量
3、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車自動空調各系統的工作原理。
4、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車手動空調各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
6、采用國標鋁型材無縫拼接，各功能區清晰，合理的工業造型，整體結構合理，自帶漏電保護裝置，自鎖腳輪裝置，安全系數高。
三、技術規格
外形尺寸：1400×1000×1200mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作環境：-40℃～+50℃、濕度≤80％
蓄電池：60AH/12V
移動腳輪：三寸加重型角輪
四、實訓目的
1、手動空調系統結構組成及工作原理認知實訓
2、手動空調系統原理認知實訓
3、手動空調系統電路圖識讀實訓
4、手動空調系統故障分析實訓
5、手動空調系統故障診斷檢測與排除實訓
6、手動空調系統基礎維護保養實訓
