名稱

型號、規格

數量

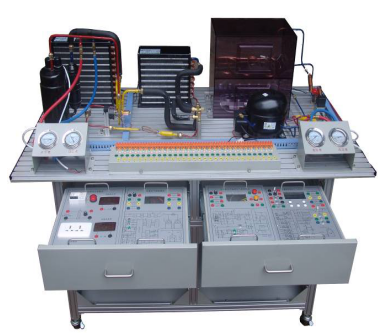

實訓

平臺

采用工業鋁型材實訓平臺，前面采用圓形型材設計，并安裝有淺藍色有機玻璃門板，內部可以放置工具，上面采用圓形網孔板設計，用于銅管管路工藝制作。

長 ×寬×高為1700mm×800mm×1750mm

1套

實操工作臺

實操工作臺采用雙層設計，臺架采用方鋼噴塑，上層和下層桌面采用防火防水木板。

長 ×寬×高為1200mm×800mm×820mm

1套

電控箱

采用鈑金噴塑結構，內部采用網孔安裝結構，方便于元器件安裝，面板上安裝有控制儀表及操作旋鈕等。

長 ×寬×高為340mm×150mm×450mm

1套

制冷

系統

包含壓縮機、風冷凝器機組、內平衡熱力膨脹閥、干燥過濾器、蒸發壓力調度閥、曲軸箱加熱調節閥、視液鏡、手閥、膜片式電磁閥、單向閥、壓力控制器、高低壓壓力表、螺紋三通、異徑接頭、耐震壓力表、儲液器、油分離器等組成。

1套

蓄冰盒

采用 304不銹鋼設計，內部配套有多層盤管支架。

1套

熱回收水箱

采用 304不銹鋼設計，內部配套有多層盤管支架。

1套

蓄冰

盒罩

采用高透明有機玻璃設計，底部采用亞克力作為底部支撐

1套

熱回收水箱罩

采用高透明有機玻璃設計，底部采用亞克力作為底部支撐

1套

洛克環工具

滿足設備及競賽需求

1套

洛克環

9.52

5 個

洛克環

6.35

5 個

洛克環密封液

配套專用密封液

1瓶

制冷空調仿真教學軟件

本軟件采用多媒體技術與交互式動畫技術相結合的方式，闡述制冷與空調技術整個課程的主要教學內容，包括從基礎的定義、原理到內部結構動畫，從理論的制冷循環到實際制冷系統的應用。本軟件結合目前家用小型制冷設備的功能、結構、各部件的作用、制冷劑的變化狀態等多方面進行教學實訓。主要包含內容如下：

1.制冷技術基本知識

2.空調系統原理介紹、器件介紹、仿真及系統虛擬仿真

3.冰箱系統原理介紹、器件介紹、仿真及系統虛擬仿真

4.中央空調制冷、供熱系統原理介紹、器件介紹、仿真及系統虛擬仿真

5.變頻空調系統原理介紹、器件介紹、仿真及系統虛擬仿真

6.小型冷庫系統原理介紹、器件介紹、仿真及系統虛擬仿真

1套
