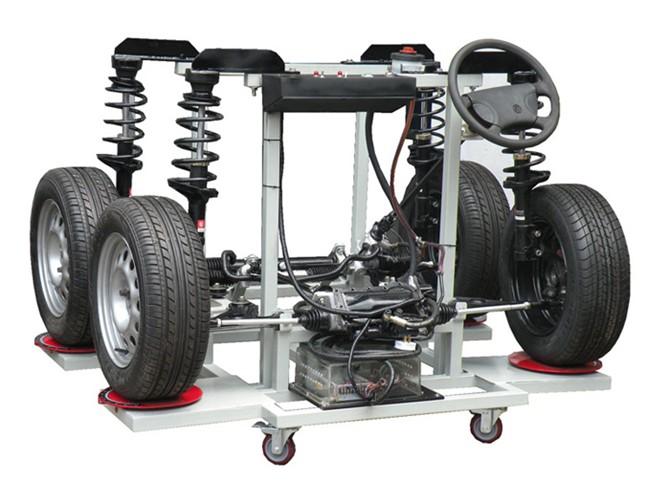

產品名稱：四輪轉向系統實驗臺

本實驗臺選用汽車四輪轉向系統實物的組成結構，可進行四輪定位檢測與調整，模擬高速、中速、低速時的轉向狀態，充分演示原車轉向系統的工作過程及原理。能夠滿足對四輪轉向系統的結構組成，工作原理，實踐操作等教學所需。

主要組成：前后懸架、 方向機、輪胎、 助力泵、轉向電機、方向盤、壓力表、轉向刻度盤、座椅、可移動臺架，配套使用說明書和實驗指導書等。主要功能： 1 ．可模擬汽車在不同車速時四輪轉向的工作情況，并配有轉交盤可顯示轉向角度的大小，可進行動力轉向和非動力轉向?qū)嶒灒浜纤妮喍ㄎ粌x可做四輪定位實驗； 2 ．通過拆裝實習，充分學習轉向系的結構原理，裝配技巧，掌握轉向系統的調整內容、方法及組裝順序；同時可方便地檢測裝配的效果和質量； 3 ．演示原車轉向系統的工作過程及轉向系統基本結構組成和工作原理； 4 ．可進行四輪定位檢測與調整，四輪定位三要素的調整和作用。制作工藝： 1 、帶鎖定的萬向腳輪移動裝置，移動自如，便于教學；

2 、臺架選用國標優質鋼結構焊接，高檔汽車高溫烤漆處理，美觀大方，經久耐用； 3 、安裝有關轉動元器件的安全防護網；

四輪轉向系統

四輪轉向系統中的后輪也可以轉向；

后輪轉向根據車輛速度（或者轉向盤的轉角）來控制。

在車速較低（或轉向盤轉角很大）時，后輪的轉向與前輪相反。

當車輛行駛速度較高（或轉向盤轉角較小）時，后輪的轉向與前輪相同。

21.4.1 電控四輪轉向

在電子控制的四輪轉向系統中，前輪轉向器和后輪轉向執行器之間沒有任何機械連接裝置，后輪轉向執行器由轉向電子控制模塊來控制。

電子控制系統中的四輪轉向系統利用轉向盤轉動速度、車輛行駛速度和前輪轉角的信息來計算并控制后輪轉角。
