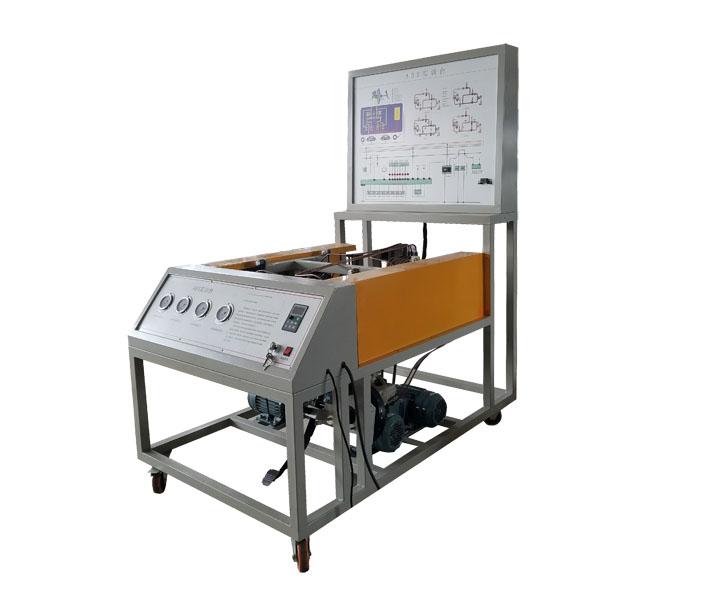

產品名稱：汽車ABS實訓臺

ABS 防抱死系統 實訓 臺

功能與特點要求：
1.      實驗系統用于汽車 ABS 防抱死制動系統的結構和控制系統的故障設置、故障診斷、檢測、排除和拆卸裝配等實際測量等實踐性 教學 以及考核使用；
2.      運轉部分 : 用變頻器帶動四個三相電機工作 , 帶動前后軸運轉 , 模擬汽車在路面行使 , 踩下制動踏板 , 在制動碟將要抱死時 ,ABS 系統開始工作 , 使制動碟處在抱死與不抱死的臨界狀態 , 在制動蹋板上明顯感受到不斷的反彈作用 , 充分展示 ABS 防抱死制動系統的工作過程 ;
3.      展示部分 :

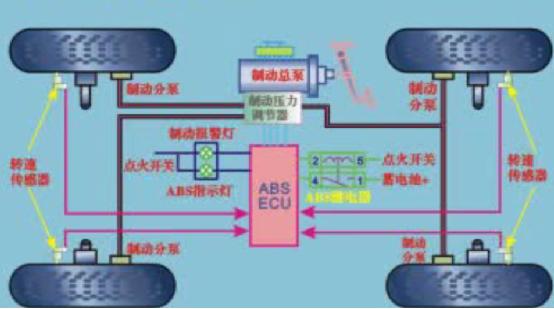

面板上有原車 ABS 系統的規范原理圖、電路圖（線色、線徑、元件符號、接頭符號等）和 ABS 液壓工作圖，并能直接在電路圖上檢測 ABS 電路進行各元件及故障分析診斷 ;
面板上安裝有 4 個壓力表 , 充分反映制動總泵和制動分泵的壓力變化 ,ABS 系統工作時 , 各個車輪的壓力表指針不停的擺動 , 表現 ABS 工作時系統不停地施壓和泄荷工作 ;
面板上裝有 ABS 故障指示燈 , 可反映 ABS 電控系統工作狀況 , 當 ABS 燈亮時 , 表現 ABS 電控部分有故障 , 制動時 ABS 失效 , 系統以常規制動方式進行 .
故障模擬部分：有專門的故障設置區（如壓力表的拆裝是否影響其它示數的變化），可進行短路、斷路、虛接等故障，并可模擬信號
檢測診斷部分 :
配有診斷接口，能通過專用設備進行動態數據流、故障碼等參數的讀取和設置；
外接式診斷端子，可通過專用檢儀器進行全整個電控系統信號的檢測與分析。
6.      為降低成本、減少噪音，要求使用變頻電機驅動系
7.
工藝
1 ）面板：采用 5MM 厚鋁塑板制作而成，不變形、堅固耐用，并可保持五年不褪色；面板文字。
2 ）支架： 實驗臺 支架采用全焊接結構，由優質鋼材制作，安裝四個腳輪，可以移動和鎖止，表面經過噴塑處理。
l        四輪都可獨立運行。
