機械制圖模型畫法中第三角畫法,機械制圖模型
三個相互垂直相交的投影面，把空間分成八個分角。
第一角畫法，就是將物體放在第一分角內，使物體處于觀察者和投影面之間，即保持人(視線)——物體——投影面(視圖)的相對位置關系，然后按正投影法獲得視圖。
第三角畫法，是將物體放在第三分角內，使投影面處于觀察者和物體之間，即始終保持人(視線)——投影面(視圖)——物體的相對位置關系，假定投影面是透明的，觀察者是透過透明的投影面看物體，然后也按正投影法獲得視圖。
第三角畫法的三視圖
在第三角畫法中，從前往后投射在V面上得到主視圖，從上往下投射在H面上得到俯視圖，從右往左投射在W投影面上得到右視圖。將投影面展開時，保持V面不動，將H、W面分別繞X、Z軸向上、向右旋轉90°，使三個投影面展開在同一平面內
和第一角畫法一樣，第三角畫法中的主、俯、右視圖也保持著“長對正、高平齊、寬相等”的投影關系。但由于第三角畫法的投影面是處于物體與觀察者之間，因而在俯、右視圖中靠近主視圖的一側表示物體的前面，遠離主視圖的一側表示物體的后面。這一點與第一角畫法中的方位關系相反。

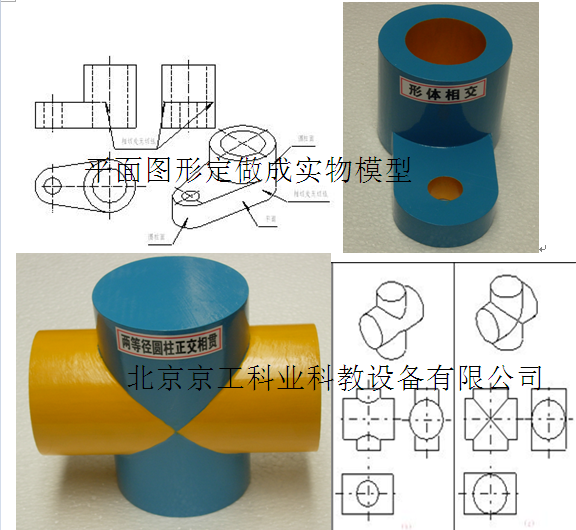

用于機械制圖畫法教學的機械制圖模型
