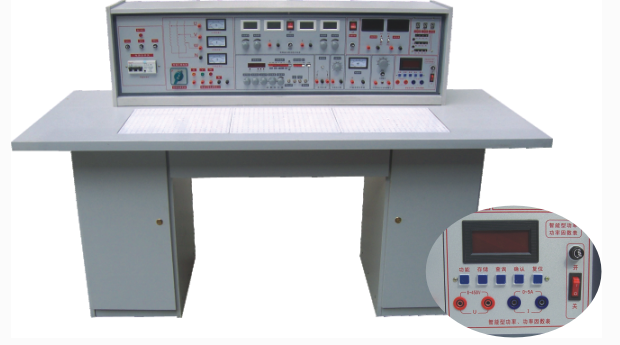

JGK-530電工實驗室設備 ( 帶智能型功率表、功率因數表 )

適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路，電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

本系列產品的特點 :
實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路插板注塑而成，表面均布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路；元件盒盒體透明，直觀性好，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
本系列設備實驗臺和實驗操作桌結構和功能相同：
1 、實驗臺構成與性能 :
1.1. 電源及參數
1.1.1 輸入電源 : 三相四線電源，輸入時指示燈亮（ SBK － 528 模電、數電實驗室成套設備為單相三線輸入）
1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A 組 : 單、三相可調交流電源，提供三相 0 ～ 430V 連續可調的交流電源，同時可得到 0 ～ 240V 單相可調電源 ( 配有一臺 1.5KVA 的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓 ) 。注： SB － 2003B 模電、數電實驗室成套設備無三相調壓輸出，改為一臺 0.5KVA 單相 0 － 250V 輸出。
B 組：低壓交流電壓 3 － 24V 分七檔可調，最大輸出電流 1.5A ，電流表指示。
C 組：低壓直流穩壓電源，電壓 5V ，電流 0.5A ，電流表指示。
D 組 : 雙路恒流穩壓電源，二路輸出電壓均為 0 ～ 30V ，由多圈電位器連續調節，具有預設式限流過載保護功能，輸出最大電流為 1.5A ，每路電源輸出有 0.5 級數字電流表、電壓表指示。電壓穩壓度 <10 － 2 ，負穩壓度 <10 － 2 ，紋波電壓 :<5mV 。
E 組：單相交流市電輸出，供用戶自備設備使用。
1.2 函數信號發生器 :
1.2.1 波形：正弦波、三角波、方波、脈沖波、鋸齒波、 TTL 方波 .
1.2.2 頻率范圍：由 0.1Hz 到 2MHz ，分七個頻率檔級。
1.2.3 正弦波失真度： 10-30Hz<3% 30Hz-100KHz≤1%
1.2.4 方波響應：前沿 / 后沿 ≤100nS （開路）
1.2.5 最大輸出幅度 ( 開路 ) ： f ＜ lMHz 幅度 ≤15Vp-p ， 1M ＜ f≤2MHz 幅度 ≤11Vp-p
1.2.6 直流偏置 ( 開路 ) ： ±l0V
1.2.7 輸出阻抗 Z ： Z0=50Ω±5Ω
1.2.8 占空比 : 脈沖與鋸齒波上升、下降沿可連續變化，范圍 10% ～ 90 ％。
1.2.9 壓控振蕩 (VCF): 加外加直流電壓 0±5V 變化時，對應的頻率變化大于 l00:1 。
1.2.10 輸出衰減 :20dB 40dB 60dB
1.3 頻率計數器 :
1.3.1 測頻范圍 :lHz ～ l00MHz , 六位數顯。
1.3.2 閘門時間 :0.01S 、 0.1S 、 1S 、 10S
1.3.3 輸入阻抗 (AC 耦合 ) ：電阻分量約 500KΩ ，并聯電容約 100P 。
1.4 單次脈沖 : 每次可輸出一對正負脈沖。
1.5 音頻功率放大器：輸入音頻 電壓不低于 10mV ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6 七段譯碼器 (SB-2003B 電工實驗室成套設備無此功能 ) ： 3 組七段譯碼器及對應譯碼顯示數碼管。
1.7 外測交直流二用電流表 : 精度 0.5 級 , 三位半數字式顯示，測量范圍 :0 ～ 1000mA
1.8 外測交直流二用電壓表 : 精度 0.5 級 , 三位半數字式顯示，測量范圍 :0 ～ 99.9V 。
1.9 、直流電機 Ia 、 If 指示。 1.10 、直流電機 Ra 、 Rf 調速環節。
1.11 、直流電機電源： 0-220V 直流電源輸出。
注： “1.9 ， 1.10 ， 1.11” 三項僅限 “SB-530C 電工、模電、數電、電力拖動 ( 帶直流電機 ) 實驗室設備 ” 有此功能。
2 、實驗操作桌 : 雙面飾面板制成，不變形不褪色，尺寸 :160×70×80cm ，造型美觀大方 , 中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
一、構成與配備 ( 以二十四座為例 )
( 一 ) 實驗操作桌 12 張，一桌二座，操作桌桌面中央設置通用電路插板 ( 尺寸 :35×90cm) ，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌面 ( 如出需要在桌上放置電
動機、焊接等 ) 實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
( 二 ) 示教控制臺 : 由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制 12 臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為 160×70cm ，用于講解、演示。
( 三 ) 實驗臺，共 12 臺，每張學生實驗操作桌上配置 l 臺。
( 四 ) 器材配備： 13 臺 0.18KW 三相電動機， 26 只時間繼電器， 26 只熱繼電器， 13 只電流測試插座， 65 只交流接觸器， 13MF500 型萬用表， 26 只 1.5 級直流電表， 25 套電烙鐵及烙鐵架， 13 套剝線鉗、尖嘴鉗、螺絲刀等工具， 13 套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等元件單元盒 ( 元件已裝在單元盒內 ) ， 25 張塑料凳。
( 五 ) 用戶自備器材：示波器 ( 型號不限 ) ，功率表、滑線變阻器。

（二）實驗項目

1．電工測量儀表的使用　　
2 ．常用元件的識別與檢測　　　　　
3 ．線性元件與非線性元件的伏安特性
4 ．電源的外特性　　　　　　　
5 ．電位值、電壓值的測定　　　
6 ．電流表和電壓表的擴程
7 ．基爾霍夫定律的驗證
8 ．驗證楞次定律
9 ．迭加原理與互易定理的驗證
10 ．戴維南定理與諾頓定理的驗證
11 ．電壓源與電流源的等效變換
12 ．受控源特性的研究
13 ．一階電路實驗
14 ．二階電路的過渡過程
15 ．研究 LC 元件在直流和交流電路中的特性
16 ．負載獲得最大功率的條件
17 ．交流電路參數的測量
18 ．正弦交流電略中 RLC 元件的特性
19 ． RL 及 RC 串聯電路實驗
20 ． RLC 串聯諧振電路
21 ．日光燈電路的連接及功率因數改善
22 ．三相負載的星三角接法
23 ．三相電路及功率的測量
24 ． R-C 選頻網絡研究
25 ．二端口網絡研究
26 ．單相變壓器實驗
27 ．互感電路實驗
28 ．三相異步電動機的使用與起動
29 ．三相電動機繼電接觸控制的基本電路
30 ．三相電動機 Y- △起動控制實驗
31 ．三相電動機的順序控制實驗
32 ．三相電動機能耗制動控制實驗
