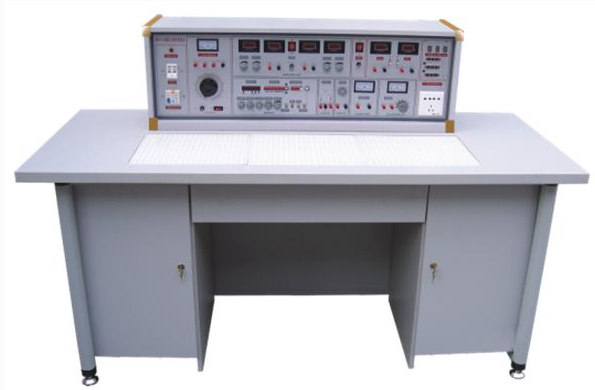

JGSB-740A高級模電、數電實驗室設備

二、適用范圍
適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成數字電路、模擬電子技術實驗，利用其平臺也可完成其他科目實驗。是現有實驗室更新?lián)Q代或新建擴建實驗室的理想產品。
三、實驗臺構成與性能
1、電源及參數
1.1輸入電源：交流220V單相三線電源，輸入時指示燈亮。
1.2電源輸出：有嵌入式保險盒和單相漏電開關二級保護功能。
A組：0.5KVA單相調壓器，輸出電壓0-240V，有數字表指示。
B組：低壓交流3，6，9，12，15，18，24V電源，最大輸出電流1.5A。
C組：低壓直流穩壓電源，±5V，±12V。
D組：雙路恒流穩壓電源，二路電壓均為0-30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流1.5A，具預設式限流保護功能，每路輸出有0.5級數字電流表，電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：萬能電源插座：為國內外各種儀器提供工作電源。
1.3、七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.4、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不少于1W，音量可調，內置喇叭，用于電路擴音，也可作信號尋跡。
1.5、數顯外測交流直流電壓表：三位半數字顯示，精度0.5級，測量范圍：0-99.9v。
1.6、智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.7單次脈沖：每次可輸出一對正負脈沖。
1.8、函數信號發生器：
1.8.1 波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。
1.8.2 頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
1.8.3 正弦波失真度：10－30Hz＜3%　30Hz－100KHz≤1%。
1.8.4 方波響應：前沿/后沿≤100nS(開路)。
1.8.5 最大輸出幅度(開路)：f＜1MHz幅度≤15Vp-p 1M＜f≤2MHz幅度≤11Vp-p。
1.8.6 直流偏置（開路）：±10V。　
1.8.7 輸出阻抗Z：Z0＝50Ω±5Ω.
1.8.8 占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%－90%。
1.8.9 壓控振蕩（VCF）：加外加直流電壓0－±5V變化時，對應的頻率變化大于100：1。
1.8.10輸出衰減：20 dB　　 40 dB　　 60dB。
1.10 頻率計數器：
1.10.1測頻范圍：1Hz-100MHz，數顯。
1.10.2閘門時間：0.01S、0.1S、1S、10S。
1.10.3輸入阻抗（AC耦合）：電阻分量約500KΩ，并聯電容約100P。
2、實驗操作桌：由雙面飾面板制成，，尺寸：160×70×80cm。鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜用于儲存元器件。
四、整套設備構成與配備（以二十四座為例）
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插板（尺寸：35×90cm），根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面（如需要在桌上放置儀器、焊接等）。實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺：共12臺，每張學生實驗操作桌上配置1臺。
3、示教控制臺： 由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的工作電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。
4、器材配備： 26只指針式1.5級直流電流表、13只MF500萬用表、13只數字萬用表、25套電烙鐵和烙鐵架、13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、集成電路、變壓器、條形磁鐵、邏輯電平開關、邏輯電平顯示、91只集成座等元件單元盒（元件己裝在單元盒內），25張學生凳，1個雙門立柜。
5、用戶自備器材：雙蹤示波器（型號不限），晶體管毫伏表，滑線變阻器。
五、實驗項目
（一）模擬電子電路部分
1．常用電子儀器的使用
2．晶體二極管的特性與檢測
3．晶體三極管的輸入、輸出特性
4．晶體管共射極單管放大器
5．射極耦合觸發器
6．RC耦合兩級放大器
7．負反饋對放大器性能的影響
8．場效應管放大器
9．差動放大電路
10．運算放大器指標測試
11．集成運算放大器的基本應用（多種模擬運算電路）
12．RC正弦波振蕩器------集成運算放大器非線性應用一
13．方波發生器------集成運算放大器非線性應用二
14．三角波和方波發生器----集成運算放大器非線性應用三
15．LC正弦波振蕩器
16．變壓器耦合推換功率放大器
17．OTL功率放大
18．集成功率放大器。
19．電壓---頻率轉換電路。
20．單相半波、全波、橋式整流電路。
21．串聯型晶體管直流穩壓電源（設計性實驗）
22．集成直流穩壓電源。
23．單結晶管特性。
24．單結晶體管觸發電路。
25．晶閘管間單測試。
26．晶閘管可控整流電路（綜合性實驗）
27．函數信號發生器的組裝與調試（綜合性實驗）
28．萬用表的設計與調試（綜合性實驗）
29．電子門鈴電路------趣味性應用實驗一
30．電子報警電路------趣味性應用實驗二
31．光控簡易燈自動開關電路------趣味性應用實驗三
32．電子催眠器------趣味性應用實驗四
33．溫控電路------趣味性應用實驗五
……自由設計
（二）數字部分
1．TTL集成邏輯門的參數測試
2．CMOS集成邏輯門的參數測試
3．TTL集電極開路門與三態輸出的應用
4．與門、或門、異或門邏輯電路測試
5．半加器、全加器電路實驗
6．RS、D、JK觸發器及JK與D觸發器的轉換電路
7．計算器
8．MSI移位寄存器及其應用
9．譯碼器及變換方式
10．?dāng)?shù)據選擇器及邏輯設計
11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器
12．利用門電路構成編碼器、分配器、選擇器
13．組合電路的設計之一
14．組合電路設計之二------顯示電路
15．同步時序電路的設計
16．計算機時序電路的設計
17．集成定時器測試及應用
18．D/A、A/D轉換器
19．電子秒表------大型綜合實驗。
20．二極管與門、或門電路
21．三極管"非門"電路
22．三極管"與非門"電路
23．三極管"或非門"電路
24．異步十進制加法計數器
25．異步十進制減法計數器
26．智力競賽搶答裝置------大型綜合實驗二
……自由設計實驗

實驗臺配置清單（每臺）

。
