JGWK-860D 型網孔型電力拖動 PLC 變頻調速綜合實訓考核裝置

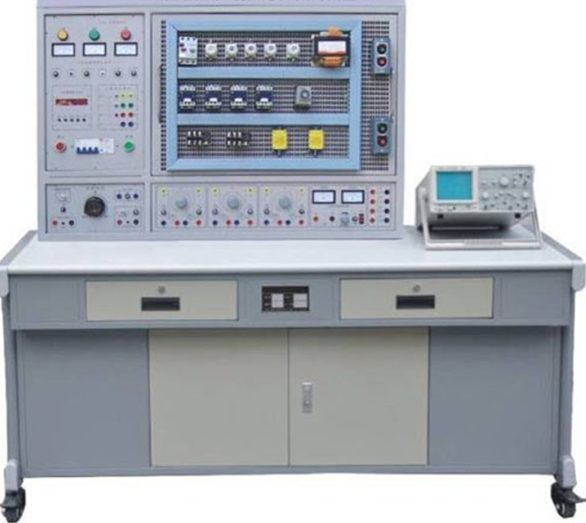

電力拖動 PLC 變頻調速綜合實訓考核裝置是為了適應職業教育改革和發展的需要而研制生產的。包括交流和直流電動機的電力拖動，常用低壓電器及基本控制電路，同時增加了基于 PLC 和變頻器的電機基本控制線路，以及常用機床的控制線路。裝置外形美觀、結構合理、實訓內容豐富，實訓方法接近工業現場，實訓方法靈活，可擴展性強。該裝置適用于自動化專業與機電一體化專業開設的《電機及拖動基礎》《工廠繼電器接觸控制》《 PLC 原理及應用技術》等課程所開設的技能訓練。
一、裝置特點：
1、采用網孔板結構，實訓方法靈活，接近工業現場，可增加元器件增加實訓內容，便于二次開發及功能擴展。
2、實訓裝置由電機、導軌、編碼器、測量儀表、 PLC 主機、變頻器等單元組成，實訓內容豐富。
3、安全保護措施合理、科學，外觀豪華、氣魄。
4、基于 PLC 及變頻器的電氣控制實訓項目，配備了 MCGS 組態軟件與計算機進行通信監控實訓運行狀態。
二、技術性能：
1、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz
2、溫度： -10 ℃～ 40 ℃，相對濕度＜ 85% （ 25 ℃）
3、裝置容量：＜ 1.0KVA
4、重量： 200Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。
3、設有 450V 指針式交流電壓表三只，指示輸入三相電源線電壓。
4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者人身安全。
5、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
6、勵磁電源：直流 220V/0.5A ，具有短路保護
7、電樞電源：直流 0-220V/2A 連續可調電源一路，具有短路保護
8、連續可調交流電源： 0-240V 連續可調，具有短路保護
9、可調同步勵磁電機電源： 0-40V/2A 連續可調，具有短路保護
10、磁盤電阻： 90Ω 四組， 900Ω 兩組
11、整流二極管： IN5408 四只
四、實訓操作桌 ：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、參考實訓項目：
（ 1 ）電機基礎實訓
1．直流并（他）勵電動機的認識實驗
2．直流并（他）勵電動機的空載實驗
3．直流并（他）勵電動機的工作特性
4．三相鼠籠異步電動機的認識實驗
5．三相鼠籠異步電動機的空載實驗
6．三相鼠籠異步電動機的工作特性
7．三相同步電動機的認識實驗
8．三相同步電機的空載實驗
9．三相雙速電機的認識實驗
（ 2 ）電機控制部分直流并（他）勵電動機控制
1．電樞回路串電阻啟動及調速
2．電機正反轉及制動實驗
3．減壓啟動及降低電源電壓調速
三相異步電動機控制
1．三相異步電動機閘刀開關正轉控制線路
2．三相異步電動機接觸器點動正轉控制線路
3．三相異步電動機具有自鎖的正轉控制線路
4．三相異步電動機具有過找保護的正轉控制線路
5．三相異步電動機倒順開關控制正反轉控制線路
6．三相異步電動機接觸器聯鎖的正反轉控制線路
7．三相異步電動機按鈕聯鎖的正反轉控制線路
8．三相異步電動機按鈕接觸器復合聯鎖控制線路
9．工作臺自動往返行程控制線路
10．三相異步電動機接觸器控制串聯電阻降壓起動線路
11．三相異步電動機時間繼電器控制串聯電阻降壓控制線路
12．三相異步電動機手動 Y/ △降壓起動
13．三相異步電動機接觸器控制 Y/ △降壓起動
14．三相異步電動機時間繼電器控制 Y/ △降壓起動
15．三相異步電動機 QX3-13 型 Y/ △自動起動控制線路
16．三相異步電動機的多地控制
17．三相異步電動機半波整流能耗制動控制線路
18．三相異步電動機全波整流能耗制動控制線路
19． C620 車床電氣控制線路
20．三相異步電動機手動降壓起動
21．三相異步電動機單相運行反接制動控制線路
22．電動葫蘆電氣控制線路
23． C6163 車床電氣控制線路
24．三相異步電動機控制電路聯鎖控制線路
25．三相異步電動機主電路聯鎖控制線路
三相同步電機控制
1．同步電機正轉控制電路
2．同步電動機的能耗制動控制線路
三相雙速電機控制
1．雙速電機手動變速控制線路
2．接觸器控制雙速電機的控制線路
3．時間繼電器控制雙速電機的控制線路
（ 3 ）基于 PLC 下的電機控制實訓
1． PLC 控制的三相異步電動機正反轉控制
2． PLC 控制的三相異步電動機 Y/ △啟動控制
3． PLC 控制的三相異步電動機降壓啟動控制
4． PLC 控制的三相異步電動機能耗制動控制
5． C620 車床電氣控制線路
6． C6263 車床電氣控制線路
7．電動葫蘆電氣控制線路
（ 4 ）基于變頻器的電機拖動與控制實訓
1．變頻器功能參數設置與操作
2．變頻器報警與保護功能
3．多段速度選擇變頻調速
4．外部端子點動控制
5．控制電機正反轉運動控制
6．控制電機運行時間操作
7．瞬間停電變頻器參數設定
8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速
（ 5 ） PLC 、變頻器的電機拖動與控制實訓
1．基于 PLC 通信方式的多段速選擇變頻調速
2．基于 PLC 通信方式的變頻器開環調速
3．基于 PLC 通信方式的變頻器閉環調速
六、參考實訓項目配備元器件：
序號 |
名 稱 |
數量 |
單位 |
1 |
三菱 FX1N-24mR-001 型主機 |
1 |
臺 |
2 |
三菱 FR-S520 SE-0.4KW 變頻器 |
1 |
臺 |
3 |
SC-09 編程通訊電纜 |
1 |
條 |
4 |
通訊模塊及 PLC 編程軟件 |
1 |
套 |
5 |
不銹鋼電機導軌和光電編碼器 |
1 |
套 |
6 |
三相斷路器 |
1 |
只 |
7 |
交流接觸器 |
6 |
只 |
8 |
熱繼電器 |
2 |
只 |
9 |
時間繼電器 |
2 |
只 |
10 |
三相雙投閘刀 |
1 |
只 |
11 |
三相閘刀 |
1 |
只 |
12 |
倒順開關 |
1 |
只 |
13 |
BK 變壓器 |
1 |
只 |
14 |
行程開關 |
4 |
只 |
序號 |
名 稱 |
數量 |
單位 |
15 |
保險座 |
6 |
只 |
16 |
鐵殼按鈕 |
2 |
只 |
17 |
信號燈 |
6 |
只 |
18 |
接線端子排 |
5 |
只 |
19 |
G 型導軌 |
1 |
根 |
20 |
鈕子開關 |
3 |
只 |
21 |
走線槽 |
2 |
米 |
22 |
尖嘴鉗 |
2 |
把 |
23 |
螺絲刀 |
4 |
把 |
24 |
三相異步電動機（ 380V ） |
2 |
臺 |
25 |
三相異步電動機（ 220V ） |
1 |
臺 |
26 |
直流并（他）勵電動機 |
1 |
臺 |
27 |
三相雙速電機 |
1 |
臺 |
28 |
三相同步清電動機 |
1 |
臺 |
。
