JGWK-99A網孔型電工考證實訓裝置
一、概述

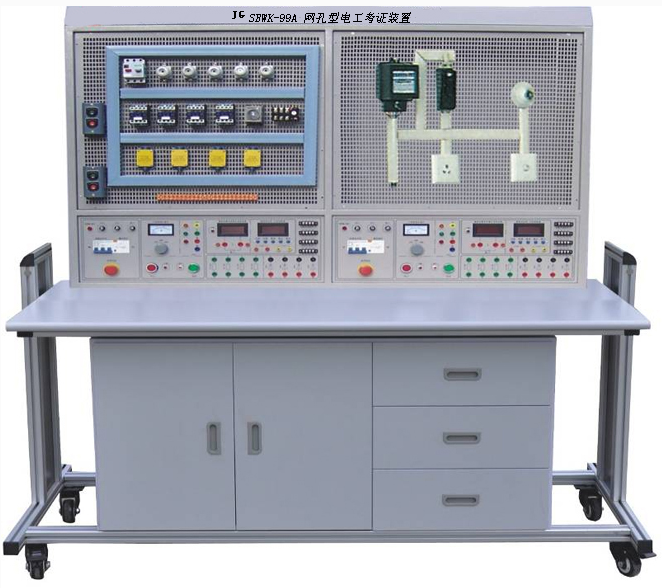

網孔型電工考證裝置主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～ 380V±10% 50Hz
2、溫度： -5 ℃～ +40℃ ，相對濕度＜ 85% （ 25 ℃）
3、裝置容量：＜ 1.5KVA
4、外形尺寸： 1600mm×750mm×1690mm
四、實訓臺配置
1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、每組提供線電壓 380V 或相電壓 220V 兩種電源，單相電源插座、線電壓輸入指示表。
3、每組提供 3V 、 6V 、 9V 、 12V 、 18V 、 24V 、 36V 低壓交流電源。
4、每組提供一路恒流穩壓電源，電壓 0-30V ，最大電流 3A ，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜用于元件儲存。
6、電氣控制仿真軟件
7、在線遠程教育學習軟件
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機 Y/ △自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
六、參考實訓項目所需元器件清單（每組配備清單）
序號 |
名 稱 |
型號與規格 |
數 量 |
1 |
單相電度表 |
DD862-2 |
1 |
2 |
單相閘刀開關 |
HK8 |
1 |
3 |
拉線開關 |
4A/250V |
1 |
4 |
平燈頭 |
6A/250V |
2 |
5 |
園形插座 |
T3-10 |
1 |
6 |
電流互感器 |
LQG-0.5 |
1 |
7 |
墻壁開關座 |
2 |
|
8 |
聲控開關 |
118-B30 |
1 |
9 |
低壓斷路器 |
DZ108-20/10 |
1 |
10 |
螺旋式保險盒 |
RL1-15/3A |
3 |
11 |
直插式保險盒 |
RT14-20/2A |
2 |
12 |
交流接觸器 |
CJX2-0910 |
3 |
13 |
輔助觸頭 |
F4-22 |
3 |
14 |
熱繼電器 |
R16B-20/3 |
1 |
15 |
通電延時時間繼電器 |
ST3PA-B/380V（ 0-60S ） |
1 |
16 |
時間繼電器座 |
PF-083A |
1 |
17 |
3H鐵殼按鈕 |
2 |
|
18 |
行程開關 |
LX19-222 |
2 |
19 |
行程開關 |
LX19-001 |
2 |
20 |
倒順開關 |
K03-15 |
1 |
21 |
日光燈管 |
Y210RR25/10W |
1 |
22 |
鎮流器 |
13W |
1 |
23 |
日光燈座 |
2 |
|
24 |
大功率電阻 |
3 |
|
25 |
二極管 |
1 |
|
26 |
接線端子排 |
JF5-2.5/5 |
5 |
27 |
G形導軌 |
1 |
|
28 |
走線槽 |
2米 |
|
29 |
螺絲 |
90 |
|
30 |
螺絲刀 |
2 |
|
31 |
尖嘴鉗 |
1 |
|
32 |
剝線鉗 |
1 |
|
33 |
三相鼠籠異步電動機 |
380V/Y/△ 180W |
1 |
。
