JG10-78型多媒體智能控制《機械原理》陳列柜

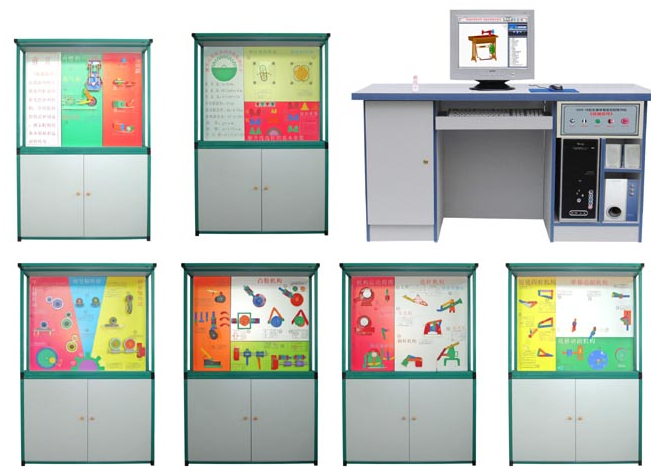

本《機械原理》陳列柜是根據大、中專院校、技校、職業學校的機械原理教學大綱而設計的一套電化多媒體教學設備。陳列柜共分十個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。由 PC 機電腦控制順序或任選運行每個柜模型動作，同時電腦播放圖像或三維動畫同步模型動作。
主要特點：
控制臺配置：控制仿真軟件、硬件各一套； P4 電腦主機 1 臺， 17 寸顯示器 1 臺 .
控制軟件：采用碩博陳列柜專用播放軟件，實現聲音、圖像、模型同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
控制方式：采用鼠標、鍵盤或電腦遙控器。
陳列柜尺寸： 1250 × 430 × 1780 ｍｍ，陳列柜上下柜整體采用彩色塑鋼制作，造型美觀，堅固耐用。

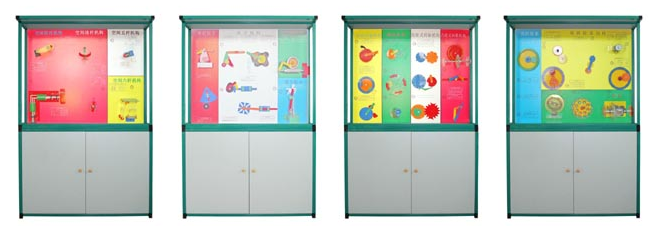

《機械原理》陳列柜各柜內容如下：
序號與名稱 |
陳列柜內容 |
規格 |
第一柜、 機械與機構 |
前言 1 、內燃機 2 、蒸汽機 3 、縫紉機、運動副：⑴球面高副、⑵螺旋副、⑶回轉副、⑷移動副?、汕蛎娓?、⑹曲面副、⑺圓柱副 |
所有模型均采用二維 / 三維動畫圖象配合陳列柜上的內容在 PC 機上演示。同時配合聲音解說，生動形象。 |
第二柜 平面連桿機構的基本形式 |
4、鉸鏈四桿機構 5 、曲柄搖桿機構 6 、雙搖桿機構 7 、雙曲柄機構 8 、曲柄滑塊機構 9 、轉動導桿機構 10 、擺動導桿機構 11 、移動導桿機構 12 、曲柄移動導桿機構 13 、雙滑塊機構 14 、雙轉塊機構 |
|
第三柜 平面連桿機構應用 |
15、泵 16 、泵 17 、鄂式破碎機 18 、飛剪 19 、壓包機 20 、攝影升降機 21 、翻轉機構 22 、起重機 |
|
第四柜 凸輪機構的形式 |
3、滾子凸輪機構 、平底凸輪機構 24 、移動凸輪機構 25 、槽凸輪機構 26 、等寬凸輪機構 27 、等徑凸輪機構 28 、主回凸輪機構 29 、球面凸輪機構 、環面凸輪機構、圓錐凸輪機構 圓柱凸輪機構 |
|
第五柜 齒輪傳動的各種類型 |
30、外嚙合直齒圓柱齒輪機構 31 、內嚙合直齒圓柱齒輪機構 32 、齒輪齒條機構 33 、斜齒圓柱齒輪機構 34 、人字圓柱齒輪機構 35 、直齒圓錐齒輪機構、曲線圓錐齒輪機構 36 、螺旋齒輪機構 37 、螺旋齒輪齒條機構 38 、圓柱蝸輪蝸桿機構 、弧面蝸輪蝸桿機構 |
|
第六柜 齒輪的基本性質 |
漸開線齒輪各部分名稱：齒頂圓半徑 分度圓半徑 基圓半徑 齒根圓半徑 、齒厚 、漸開線 、齒頂高 、齒高 、齒根高、齒間 、 周節、 39 、漸開線的形 40 、擺線的形成 41 、漸開線齒輪的基本參數 |
|
第七柜 輪系的基本形式 |
42、定軸輪系 43 、差動輪系 44 、行星輪系 45 、獲得大傳動比 a 46 、獲得大傳動比 b 47 、實驗特定的運動 48 、運動合成 49 、旋輪線 50 、用于傳動 51 、運動分解 a 52 、運動分解 b 53 、諧波齒輪減速器 54 、擺線針輪行星減速器 |
|
第八柜 間歇運動機構 |
55、齒式棘輪機構、 內棘輪機構 56 、磨擦式棘輪機構 57 、槽輪機構 58 、內嚙合槽輪機構 59 、球面槽輪機構 60 、齒輪式間歇機構 61 、漸開線不完全齒輪機構、擺線針輪不完全齒輪機構 62 、誤差較正機構 63 、停歇曲柄連桿機構 64 、停歇導桿機構 |
|
第九柜 組合機構 |
65、行程擴大機構 66 、換向機構 67 、齒輪連桿機構 68 、實現給定軌跡的機構 69 、實驗變速運動的機構 70 、同軸槽輪機構 71 、誤差較正機構 72 、電動馬游戲裝置 |
|
第十柜 空間連桿機構 |
73、 RSSR 空間連桿機構 74 、 RCCR 聯軸節 75 、 4R 萬向節 76 、 4R 揉面機構 77 、 RRSRR 角度的機構 78 、薩勒特（ SARNIT ）機構 |
。
