鉗工工藝學教學模型
( 根據勞動保障通用教材《鉗工工藝與技能訓練》一書制作）
機械制圖教學模型是大中專院校、職技校教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（并有裝配組件）、采用硬質塑料，用高級油漆噴涂制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合
貨號 |
圖號 |
產 品 名 稱 |
單位 |
備注 |
AC01 |
1-2 |

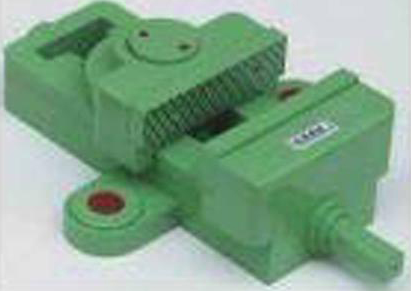

臺虎鉗 |
臺 |
立模 |
AC02 |
1-7 |
三用游標止卡尺 |
臺 |
有機制作 |
AC03 |
1-20 |
車刀刀頭的組成 |
臺 |
立模 |
AC04 |
1-21 |
三個輔助平面 |
臺 |
|
AC05 |
1-22 |
車刀角度及標注 (2 件 ) |
臺 |
|
AC06 |
1-23 |
切削的類型 |
件 |
二號示教板 |
AC07 |
1-24 |
切削力的分力 |
臺 |
立 模 |
AC08 |
2-1 |
劃針 |
把 |
|
AC09 |
2-2 |
劃規 |
3 件 |
|
AC10 |
2-2 |
長劃規 |
把 |
|
AC11 |
2-3 |
劃線盤 |
臺 |
|
AC12 |
2-4 |
游標高度尺 |
臺 |
|
AC13 |
2-8 |
V 型架 |
臺 |
|
AC14 |
2-10 |
方箱 |
臺 |
|
AC15 |
2-11 |
千斤頂 |
臺 |
|
AC16 |
2-14 |
分度頭 |
臺 |
|
AC17 |
2-22 |
鏨子的種類 |
3 件 |
|
AC18 |
2-23 |
鏨子的幾何角度 |
臺 |
|
AC19 |
2-67 |
研棒 |
件 |
二號示教板 |
AC20 |
2-70 |
研磨平板 |
2 件 |
立模 |
AC21 |
2-76 |
麻花鉆 |
把 |
|
AC22 |
2-77 |
麻花鉆的幾何形狀 |
件 |
二號示教板 |
AC23 |
2-79 |
群鉆 |
件 |
二號示教板 |
AC24 |
2-80 |
擴孔鉆 |
把 |
立模 |
AC25 |
2-81 |
锪鉆的應用 |
件 |
二號示教板 |
AC26 |
2-82 |
鉸刀 |
把 |
立模 |
AC27 |
2-93 |
絲錐 |
把 |
|
AC28 |
2-94 |
普通鉸杠 |
3 把 |
|
AC29 |
2-96 |
拔牙 |
個 |
|
AC30 |
2-97 |
拔牙架 |
個 |
|
AC31 |
2-120 |
內卡鉗 |
個 |
有機制作 |
AC32 |
2-122 |
外卡鉗 |
個 |
|
AC33 |
3-2 |
Z525 型立式鉆床的傳動系統 |
件 |
一號示教板 |
AC34 |
3-24 |
螺旋壓板夾緊 |
臺 |
立模 |
AC35 |
3-25 |
結構完善的螺旋壓板 |
臺 |
|
AC36 |
3-29 |
偏心夾緊裝置 |
臺 |
|
AC37 |
3-42 |
鉆孔用組合夾具 |
臺 |
|
AC38 |
4-1 |
方框式水平儀 |
臺 |
|
AC39 |
4-13 |
正弦規的使用方法 |
件 |
二號示教板 |
AC40 |
5-23 |
花鍵連接 |
臺 |
立模 |
AC41 |
5-24 |
銷連接 |
件 |
二號示教板 |
AC42 |
5-28 |
鏈傳動 |
臺 |
立模 |
AC43 |
5-29 |
齒形鏈 (3 件 ) |
套 |
|
AC44 |
5-31 |
套筒滾子鏈 (3 件 ) |
套 |
|
AC45 |
5-40 |
蝸桿蝸輪傳動機構 |
臺 |
|
AC46 |
5-44 |
整體式滑動軸承 |
臺 |
|
AC47 |
5-45 |
剖分式滑動軸承 |
臺 |
|
AC48 |
5-62 |
C630 型車床主軸部件 |
件 |
一號示教板 |
AC49 |
5-68 |
圓錐齒輪軸組件 |
件 |
二號示教板 |
AC50 |
5-72 |
圓錐齒輪副裝配 |
件 |
|
AC51 |
5-74 |
溜板箱展開圖 |
件 |
一號示教板 |
AC52 |
5-76 |
開合螺母機構 |
臺 |
立模 |
AC53 |
5-77 |
互鎖機構工作原理 |
件 |
二號示教板 |
AC54 |
5-78 |
超越離合器工作原理 |
件 |
|
AC55 |
5-84 |
Cb 型齒輪泵 |
臺 |
立模 |
AC56 |
6-11 |
配氣機構 |
件 |
二號示教板 |
AC57 |
6-15 |
柴油機燃油供給系統 |
件 |
|
AC58 |
6-17 |
噴油器 |
件 |
|
AC59 |
6-20 |
汽油機供給系統 |
件 |
一號示教板 |
AC60 |
6-25 |
齒輪式機油泵 |
件 |
|
AC61 |
6-31 |
離心式冷卻水泵 |
件 |
二號示教板 |
AC62 |
6-36 |
四沖程柴油機工作示意圖 |
件 |
|
AC63 |
6-38 |
四沖程汽油機工作示意圖 |
件 |
|
AC64 |
7-39 |
墊鐵的種類 (6 件 ) |
件 |
立模 |
AC65 |
7-80 |
進給箱展開圖 |
件 |
一號示教板 |
。
