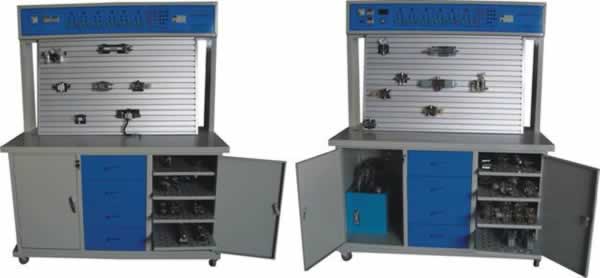

JGYL-90A 透明氣動液壓PLC控制綜合實驗臺
一、透明氣動液壓PLC控制綜合實驗臺描述：
JGYL-90A透明氣動液壓PLC控制綜合實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司透明液壓產品的基礎上，綜合了我們公司氣動PLC控制實驗設備的優點，采用實驗臺結構,是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程控制器控制技術于一體的理想的綜合性實驗室設備。實驗時，他們可以相輔相成，交叉控制。可以讓學生直觀、感性的對比、了解、電、液各自具有的特點、特色、優點及缺點等。

二、透明氣動液壓PLC控制綜合實驗臺基本配置：
其基本配置為一個實驗臺配有一套氣動控制實驗元件和一套液壓控制實驗元件，且各自配有獨立的一套電氣控制實驗設備。
利用此套實驗室設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，以及PLC編程及應用控制實驗；同時，也可綜合地進行相互配合的實驗：如實現氣－電控制，氣－液控制，電－液控制，以及氣－電－液綜合控制。
1.實驗系統采用“二合一”的機構，即一張實驗桌可以供兩組四位學生同時進行實驗，有助于討論學習，提高產品的性價比，
2.實驗室元件均為進口透明有機材料制成，便于了解和掌握液壓元件的機構、性能及用途。熟悉幾十種基本液壓回路的工作過程和原理。本實驗臺實驗時，組裝實驗回路快捷方便。
3.電氣主控單元采用PLC可編程控制器控制，可與電腦通訊實現微機智能控制。同時，以液壓回路為控制對象，加強對PLC可編程控制器的學習及應用。
4.采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制器的優越性，加深對PLC編程器的了解及掌握
三、透明氣動液壓PLC控制綜合實驗臺技術參數：
1.電源：220V50Hz(市電)
2.演示臺外形尺寸：1400mm（長）×850mm（寬）×1710mm（高）。
3.鋁合金實驗屏尺寸：1160mm（長）×950mm（高）×230mm（寬）

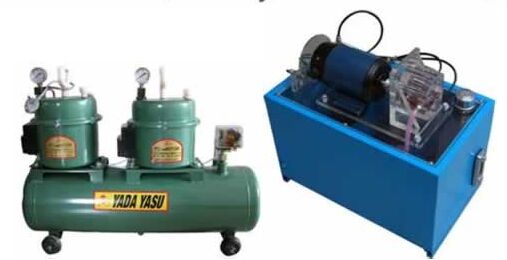

4.液壓實驗泵站500*350*300(mm)
工作電源：AC：220V永磁調速電機,調速范圍：0-1500轉/分
安全限速范圍：1000-1500轉/分液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
5.演示實驗油路液流要求壓力僅需0.3-0.5Mpa(油泵高壓力：Pmax＝1.5Mpa)
6.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
7.空氣壓縮機（基本配置小型機）
規格:430*210*600（mm）
電源:AC220V
功率：360W
高壓力：1.3mp
排氣量：0.039m3/min
溫度：90度
潤滑油：10#變壓機油
噪音：<65Dbca
儲氣容積:10L
凈重：21kg
8.PLC可編程控制器：松下FP1-14型(也可根據需要另選其它品牌型號PLC)
9.實驗臺重量：120KG
四、透明氣動液壓PLC控制綜合實驗臺實驗項目：
（一）、22個氣動基本回路實驗
（二）、18個液壓傳動基本回路實驗
（三）、PLC可編程序控制器的基本編程、基本控制技術的應用
（四）、繼電器控制技術應用
（五）、氣－電控制，氣－液控制，電－液控制，以及氣－電－液綜合控制實驗
（六）、其他擴展、綜合性實驗
二十二種基本氣動回路

1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
十八種基本液壓傳動控制回路
1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用電器行程開關的順序動作回路
18.用行程閥的順序動作回路
五、透明氣動液壓PLC控制綜合實驗臺配置清單：

液壓配件

氣動配件

工具及配件

。
