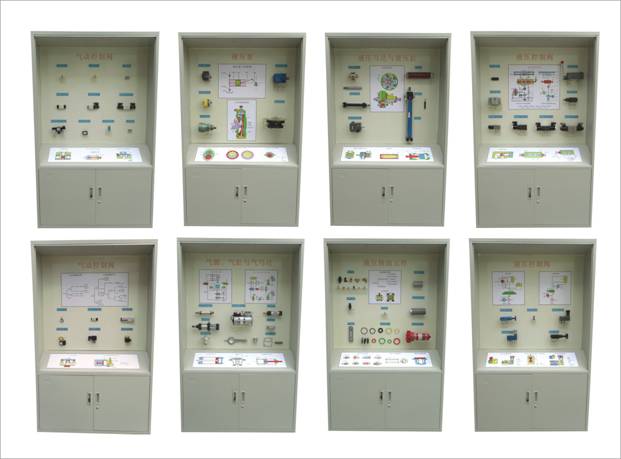

JGYL-519型氣動液壓示教陳列柜
陳列柜性能規格
1、陳列柜中的每個模型都配備文字標牌。
2、陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3、陳列柜中的模型主要由鋁合金和PVC精制。金屬件進行表面處理，不生銹；非金屬件10年不老化。
4、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。氣動液壓陳列柜外形尺寸：1100mm（寬）×450mm（厚）×1900mm（高）。
6、輸入電壓：交流220V，功率400W。
一、氣動液壓陳列柜功能
氣動液壓示教陳列柜是為了滿足大、中院校的教學需要，根據相關教材編制設計的現代教學設備，其中主要以實物或模型以及必要的圖文資料展示氣缸，控制閥，液壓泵，馬達，控制閥等相關元件的基本類型與基本結構。
二、氣動液壓陳列柜名稱
序號與名稱 |
陳列柜內容 |
第一柜 液壓泵 |
齒輪泵：液壓泵工作原理、外嚙合齒輪泵、內嚙合齒輪泵 葉片泵：單作用葉片泵 柱塞泵：徑向柱塞泵、伺服變量機構、軸向柱塞泵 |
第二柜 液壓馬達與液壓缸 |
液壓馬達：葉片式液壓馬達、徑向柱塞馬達 液壓缸類型：柱塞缸、擺動缸 液壓缸結構：活塞與活塞桿、緩沖裝置、單桿液壓缸 |
第三柜 液壓控制閥 |
方向控制閥：普通單向閥、二位三通電磁閥、液控單向閥、三位五通電磁閥、手動換向閥、二位四通電磁閥、機動換向閥 三位四通電磁閥 |
第四柜 液壓控制閥 |
壓力控制閥：直動式溢流閥、先導式溢流閥 流量控制閥：定差減壓閥、定比減壓閥 |
第五柜 液壓輔助元件 |
管接頭：快速接頭、管接頭 過濾器：表面粗過濾器、紙質過濾器、深度型過濾器 蓄能器：液位計、消聲器 |
第六柜 氣缸與氣馬達 |
空氣壓縮機：小型空氣壓縮機、壓縮機附件 氣缸：普通氣缸、薄膜氣缸 氣馬達：普通型沖擊氣缸、擺動氣缸、葉片式馬達 |
第七柜 氣動控制閥（1） |
方向控制閥：單向控制閥、氣壓控制換向閥 壓力控制閥：直動式電磁閥、先導式電磁閥、直動式電磁閥、延時換向閥 |
第八柜 氣動控制閥（2） |
流量控制閥：排氣節流閥、柔性節流閥 比例閥與伺服閥：或門元件、雙氣控?fù)Q向閥、單電控電磁閥、三位五通電磁閥 氣動邏輯元件：氣體三聯件減壓閥、非門禁門元件、是門與門元件、或非元件 |
。
