JGYY-108A-1型 PLC控制透明液壓傳動演示系統
一、PLC控制透明液壓傳動演示系統簡介

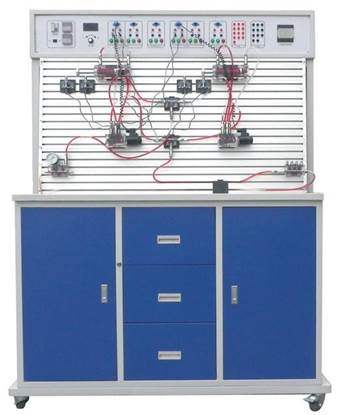

本產品參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。
二、PLC控制透明液壓傳動演示系統主要技術指標
1.電源：220V 50Hz (市電)
2.演示臺外形尺寸：1500mm（長）×700mm（寬）×1800mm（高）。
3．PLC可編程序控制器：三菱FX1S－20MR-001（繼電器輸出方式）。
4.液壓實驗泵站500*350*300(mm)
工作電源：AC：220V 永磁調速電機,調速范圍： 0-1500轉/分
安全限速范圍：1-1500轉/分 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
5.演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵高壓力：Pmax＝1.5Mpa)
6..液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
三、PLC控制透明液壓傳動演示系統十八種基本液壓傳動控制回路
1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用電器行程開關的順序動作回路
18.用行程閥的順序動作回路
四、PLC控制透明液壓傳動演示系統配置說明
我公司產品可根據要求配置雙面型和單面型實驗臺，PLC可根據要求配置其它品牌型號，如（可以選擇松下、歐姆龍、西門子等）；也可根據學校要求量身定制實驗設備；
五、JG-108A-1型透明液壓傳動演示系統配置清單
序 號 |
名 稱 |
單 位 |
數 量 |
備 注 |
01 |
實驗演示臺 |
臺 |
1 |
鐵柜鋁合金實驗屏 |
02 |
電氣線路面板 |
件 |
1 |
安裝演示臺上 |
03 |
拖動電機 |
套 |
1 |
安裝在泵站上 |
04 |
齒輪油泵 |
只 |
1 |
安裝在泵站上 |
05 |
油箱 |
只 |
1 |
安裝在泵站上 |
06 |
行程開關組件（常開） |
只 |
2 |
組合透明元件 |
07 |
行程開關組件（常閉） |
只 |
2 |
組合透明元件 |
08 |
雙作用油缸（帶撞塊） |
只 |
2 |
組合透明元件 |
09 |
彈簧回位油缸 |
只 |
1 |
組合透明元件 |
10 |
增壓油缸 |
只 |
1 |
組合透明元件 |
11 |
單向閥 |
只 |
2 |
組合透明元件 |
12 |
液控單向閥 |
只 |
2 |
組合透明元件 |
13 |
溢流閥 |
只 |
2 |
組合透明元件 |
14 |
先導式溢流閥 |
只 |
1 |
組合透明元件 |
15 |
節流閥 |
只 |
1 |
組合透明元件 |
16 |
調速閥 |
只 |
2 |
組合透明元件 |
17 |
順序閥 |
只 |
2 |
組合透明元件 |
18 |
減壓閥 |
只 |
1 |
組合透明元件 |
19 |
二位二通電磁換向閥 |
只 |
1 |
組合透明元件 |
20 |
二位四通電磁換向閥 |
只 |
2 |
組合透明元件 |
21 |
“O”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
22 |
“H”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
23 |
“M”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
24 |
二位四通行程換向閥 |
只 |
1 |
組合透明元件 |
25 |
三位五通手動換向閥 |
只 |
1 |
組合透明元件 |
26 |
壓力繼電器 |
只 |
1 |
組合透明元件 |
27 |
壓力表 |
只 |
3 |
組合透明元件 |
28 |
五通 |
只 |
3 |
組合透明元件 |
29 |
四通 |
只 |
7 |
組合透明元件 |
30 |
直流電源單元 |
只 |
1 |
電 器 配 件 |
31 |
三菱PLC |
只 |
1 |
20MR |
32 |
三菱數據線 |
條 |
1 |
附件 |
33 |
220V電源插頭線 |
條 |
1 |
電 器 配 件 |
34 |
電磁閥通用連結線 |
條 |
4 |
電 器 配 件 |
35 |
壓力繼電器插頭線 |
條 |
1 |
電 器 配 件 |
36 |
活動扳手200*24 |
只 |
1 |
工具 |
37 |
內六角M6、M5 |
只 |
1 |
工具 |
38 |
一字螺絲刀 |
只 |
1 |
工具 |
39 |
十字螺絲刀 |
只 |
1 |
工具 |
40 |
尖嘴鉗 |
只 |
1 |
工具 |
41 |
孔用擋圈鉗（內） |
只 |
1 |
工具 |
42 |
剪刀 |
把 |
1 |
工具 |
43 |
備用油管接頭 |
枚 |
5 |
附 件 |
44 |
502膠水一瓶 |
瓶 |
1 |
附 件 |
45 |
各種“O”型擋圈 |
枚 |
若干 |
附 件 |
46 |
各種油封 |
枚 |
若干 |
附 件 |
47 |
毛巾 |
條 |
5 |
附 件 |
48 |
透明液壓皮管 |
米 |
30米 |
附 件 |
49 |
專用液壓油 |
壺 |
2 |
附 件 |
50 |
油盤 |
只 |
1 |
附 件 |
51 |
透明液壓演示系統裝箱清單 |
份 |
1 |
資 料 |
。
