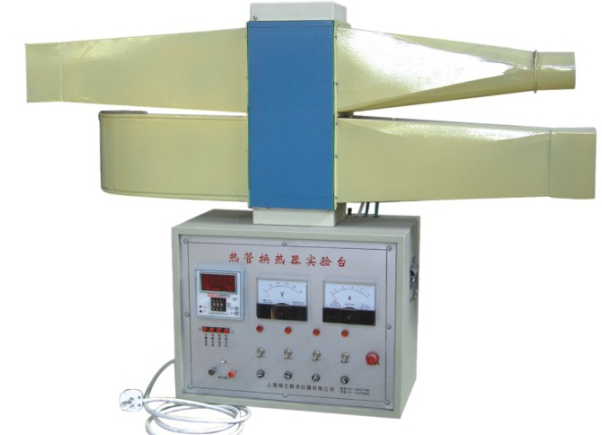

JGRHR —11熱管換熱器實驗臺

一、功能：

實驗時將熱段中的電加熱器使空氣加熱，熱風經熱段風道時，通過翅片進行換熱和傳遞，從而使冷段風道的空氣溫度升高。利用風道中的熱電偶對冷、熱段的進出口溫度進行測量，并對熱球風速儀對冷、熱段的出口風速進行測量，從而計算出換熱器的換熱量和傳熱系數。

二、配置：

翅片熱管組（ Φ 50 、鋁質軋片）、冷、熱風機、測量熱電阻、電加熱器、數顯溫度儀表、熱球風速儀、實驗風道、電控箱。

三、技術參數：

風速： 0～5m/s 溫度：0～80℃

電源：單相 /220V 功率：1.5KW

外形尺寸： 800×300×600（㎜）

重量： 25㎏

工作環境：常溫

熱管換熱器實驗臺
產品型號： JGL － 562
外形尺寸： 800×350×600mm
工作電壓： 220V  功率： 1.5KW
主要用途：可進行熱管換熱器傳熱系數和熱效率計算。

。
