JG

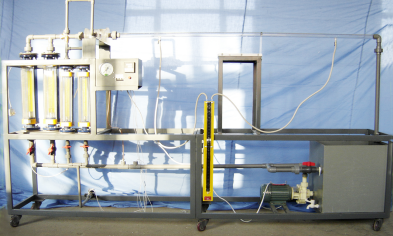

JGRQY —27多相流綜合實驗系統

一、功能：

使學生認識氣液兩相流在工業生產中的重要作用，了解氣液兩相流型研究的發展現狀，知道判別兩相流流型的方法及流型判別的特征，能準確繪制兩相流流型圖，并與典型流型圖做比較，能運用兩相流動理論分析解決工程實際問題。可進行以下實驗：

1 、氣液兩相流流型識別實驗。流行識別完后與典型的 Baker 流型圖， Weisman 流型圖做對比；

2 、兩相摩阻梯度實驗

3 、管道內空泡份額測定實驗

二、配置：

有機玻璃管實驗段、不銹鋼循環管道、玻璃轉子流量計、差壓傳感器、壓力表、空氣減壓閥、局部構配件、水泵、水箱、不銹鋼臺面及支架等。

三、技術參數：

氣流量測量： 0.25～16Nm3/h　 水流量測量：0.6～10m3/h

流量： 12.5m3/h　　　　　　　揚程：30mH2O

電源： 220Ｖ

外形尺寸：實驗臺 4500mm×500mm

重量：實驗臺： 180㎏

工作環境：常溫

•

。
