JG燃氣管網水力工況實驗臺
產品型號：JGL－329

外形尺寸：1800*500*1600
工作電壓：220V*
功率：250W
實驗目的
城市燃氣管道構成城市輸配管網系統的環網或枝網，輸配管網的布置，是根據工業和民用用戶的用氣量和城區地理特性，全面規劃設計而成的管網系統。對管網進行測試、分析和處置，是減少火災、爆炸、中毒、輸氣損失，提高供氣的可靠性的關鍵環節。
實驗臺結構

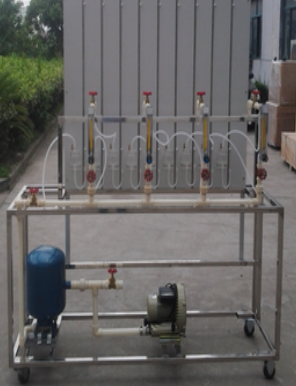

不銹鋼實驗臺、旋渦氣泵、穩壓罐、供氣干管、用戶支管、用戶流量計、壓差板、單管壓力計等組成。氣泵工作產生的氣流進入穩壓罐，經瀉流穩壓后，供給模擬的燃氣用戶，每個用戶由支管、流量計和尾閥組成，在壓差板上設有9只單管壓力計，可分別測量干管起點的壓力、用戶支管及包含燃具的阻抗在內的壓差，而第9只壓力計則既測量最終用戶的阻抗，又是干管的終點壓力。通過調整瀉流閥、用戶流量及尾閥進行實驗。

。
