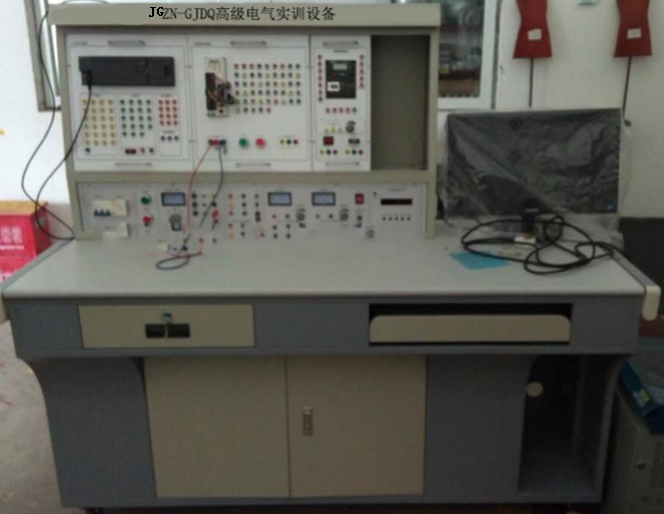

JGZN-GJDQ高級電氣實訓設備
一、設備簡介：
1、設備組成
高級電氣實訓平主要由 PC 機、電氣控制柜、電機工作臺以及控制軟件組成。
2、技術參數：
技 術 規 格 |
單 位 |
參 數 |
工作臺尺寸 : 長 * 寬 * 高 |
mm |
1800*500*1800 |
交流電源 |
380AV/220AV,50HZ |
|
變頻器 |
1000W |
|
三相異步交流電動機 |
350W/AC380V |
|
隨機附件 |
1.PC與 PLC 編程電纜； 2.PLC 編程軟件 |
|
隨機資料 |
1.使用說明書； 2. 實驗指導書 |
|
3、設備特點：
1．覆蓋面廣，綜合性強。實驗內容涉及機械、電氣、計算機技術、通訊技術等方面，通過實驗，可大大拓寬學生知識面，增強其綜合能力。
2．起點高，內容新。教學實驗設備采用新型的控制元器件和機械零部件，運用了當今先進的、流行的控制技術和控制手段，不僅能掌握基本的實驗技能技巧、培養動手能力，而且還可以掌握先進的機電控制技術方法和控制手段，了解機電一體化等專業的現狀和發展方向。
3．各功能部件開放性好。控制電柜和機械工作臺的元器件、零部件、檢測元件等，一目了然，有利于加深學生的感性認識。
4．實戰性強。實驗過程接近實際機電產品的組裝調試過程，每一個實驗由學生自己動手接線、編制程序、調試，直至達到要求為止。
5．分區式結構，模塊式設計。各種分區，既相對獨立，又可以相互組合。這種分區式結構，不僅可完成基本的實驗項目，而且還為學生提供了創新性設計的平臺。
二、設備清單：
名稱 |
規格型號 |
數量 |
單位 |
備注 |
PC機 |
硬盤 1T,I5 處理器， 8G 內存，主板帶串口， 22 寸液晶顯示器，帶光電鼠標、鍵盤 |
1 |
臺 |
研華 |
電氣控制柜（臺） |
西門子：S7-200smart CPU SR40 |
1 |
塊 |
西門子 |
模擬量輸入輸出模塊 |
1 |
塊 |
西門子 |
|
三相交流變頻器 SINAMICS,v20 1.1kw |
1 |
臺 |
西門子 |
|
伺服驅動器 LXM23CU07M3X |
1 |
套 |
施耐德 |
|
施耐德低壓電氣元件 |
若干 |
|||
實訓掛箱 |
桁架式搬運機械演示系統 |
1 |
套 |
|
十字路口交通信號燈控制演示 |
1 |
套 |
||
實驗工作臺 |
國產 750w 三相交流 380v 異步電機 |
1 |
臺 |
|
伺服電機 BCH1001O12A1C (NRV 063) |
1 |
臺 |
施耐德 |
|
附帶軟件及資料 |
1.PC與 PLC 編程電纜； 2.PLC 編程軟件 |
1 |
套 |
|
3.使用說明書和電氣設備說明書； 4. 實驗指導書 |
1 |
套 |
||
實驗電腦桌 |
標準 |
1 |
臺 |
|
附件連接線 |
實驗連接線 50CM 自鎖線 |
50 |
條 |
|
15CM自鎖線 |
10 |
條 |
||
Ф 4 電機安全疊加連線 |
30 |
條 |
三、設備要求：
1．實訓平臺電氣設計符合《電氣設備安全設計導則 (GB/T 25295-2010) 》。
2．實訓平臺接線整齊、堅固、美觀。
3．實訓平臺輸入輸出電壓采用 24VDC ，各種指示信號電壓均采用 24VDC 。
4．實驗掛箱與實訓平臺可柔性對接、靈活配套使用，整體協調。
5．伺服定位工作臺采用三軸設計。
6． PLC 輸入輸出連接好插件，實訓接線均采用快速插件連接。
7．電氣控制柜接線標識清洗與圖紙保持一致。
8．所有電氣產品符合 3C 認證。
四、設備功能要求：
1．三相異步電動機啟停控制實驗
2．三相異步電機點動控制
3．三相異步電動機正反轉控制實驗
4．三相異步電機具有自鎖的正轉控制線路。
5．三相異步電機聯鎖的正反轉控制。
6．三相異步電機帶延時正反轉控制。
7．三相異步電機 Y/ △轉換起動控制。
8．三相電機自動運行控制實驗。
9． PLC 控制三相異步電動機變頻調速實驗
10． PLC 順序控制程序設計與調試實驗
11． PC 與 PLC 雙向通信程序設計與調試實驗
12． PC 與 PLC 兩極控制程序設計與調試實驗
13． PLC 與伺服控制器程序設計與調試實驗
14．十字路口交通自動控制實驗
15．自動送料裝車系統控制實驗
16．機械手控制系統實驗
17．與、或、非邏輯功能實驗
18．定時器、計數器功能實驗
19．跳轉、分支功能實驗
20．移位寄存器實驗
21．?dāng)?shù)據處理功能實驗
22．微分、位操作實驗
23．變頻器功能參數設置與操作實驗
20．三相異步電機的變頻開環調速實驗
21．基于 PLC 通信方式的變頻器開環調速
22．基于 PLC 通訊方式的變頻器閉環調速
23．基于 PLC 模擬量方式的變頻器閉環調速
。
