JGX-61PLC可編程控制器綜合實訓裝置

一、概述

西門子S7-300PLC可編程控制器綜合實訓裝置,PLC可編程控制器綜合實訓裝置 是根據《中華人民共和國教育行業標準 —— 電工電子類實訓基地儀器設備配備標準》，教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及 PLC 控制技術》、《 PLC 及其應用》、課程的教學與技能實訓。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站 / 所各工種 PLC 實操、技能鑒定考核。

二、裝置特點

1、采用積木組合式結構，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。

2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。

3、仿真實訓教學：通過 FLASH 虛擬環境實時顯示 PLC 運行狀態，也可以實現 PLC 接線、錯誤檢查、編程訓練、程序編寫測試等功能。

三、技術性能

1、輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz

2、工作環境：溫度 -10℃ ～ +40℃ 相對濕度＜ 85%(25℃) 海拔 <400m

3、裝置容量：＜ 0.5KVA

4、重 量：＜ 110Kg

5、外形尺寸： 1600mm×700mm×1600mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

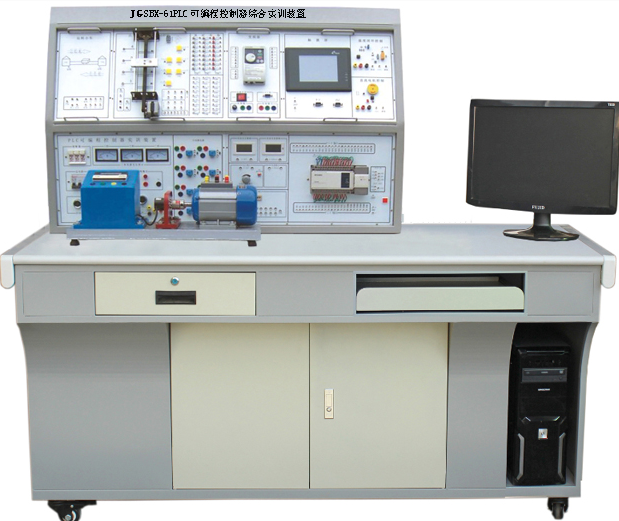

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、電機等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1、交流電源控制單元

三相四線 380V 交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線 380V 、單相 220V 電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

3、直流電源、直流電壓 / 電流表、邏輯輸出及指示等

直流電壓： 0 ～ 10V 可調輸出；直流電流： 4 ～ 20mA 可調輸出；直流數字電壓表 / 電流表；電壓表量程 0 ～ 200V 、輸入阻抗為 10MΩ 、精度 0.5 級；電流表量程 0 ～ 200 mA 、精度 0.5 級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、 LED 數碼管、方向指示器、八音盒、直流 24V 繼電器、信號轉換座若干。

4、主機實訓組件

（ 1 ）配置西門子 S7-300 CPU315-2PN/DP 主機； 6ES7321-1BH02-0AA0 （ SM321 16 路輸入）； 6ES7322-1BH01-0AA0 （ SM322 16 路輸出）； PC/PPI 通信編程電纜； MMC 存儲卡 64k 字節。

（二）實訓模塊

序號	編號	控制對象實訓模塊	實訓教學目標
1	SX1	搶答器 / 音樂噴泉	通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中 “ 水流 ” 及音樂的循環控制，掌握循環指令的編寫方法。
2	SX2	裝配流水線 / 十字路口交通燈	通過對 “ 生產流水線 ” 順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
3	SX3	水塔水位 / 天塔之光	通過對 “ 水塔水位 ” 和 “ 儲水池水位 ” 變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車 / 四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
5	SX5	多種液體混合裝置	通過對 “ 液體混合裝置 ” 中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過用用戶投幣數目的識別和自動售貨機中各種 “ 貨物 ” 的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機 / 郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（ “ 鋼錠 “ 郵件 ” ）來料數量、來料類別識別及對各種執行器（例如 “ 電機 ” ）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控制 / 自控成型機	通過對機械手停留 “ 位置 “ 及自控成型機各方向 “ 液缸位置 ” 的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
9	SX9	加工中心	通過對加工中心中各方向 “ 電機 ” 運行方向及 “ 刀庫 ” 進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控制，初步掌握 PLC 控制系統的分析、 I/O 分配、設計 I/O 接線圖、接線、編程、調試等工作過程的綜合知識。
11	SX11	步進電機 / 直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； 直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。	通過利用 PLC 對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。
12	SX12	典型電動機控制實操單元：交流接觸器 3 只；時間繼電器 1 只， 3 個按鈕， 3 只交流指示燈，熱繼電器 2 只，元器件安裝與網孔板配套的底座。	掌握一般強電系統的安裝和調試工作過程知識，實現 PLC 方式的電機典型運行控制；掌握安裝和調試 PLC 電氣控制系統的有關知識。
13	SX13	網孔板	學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。

三）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

五、實訓項目

（四）三相鼠籠異步電機，交流 380V/ △ 1 臺

（五） PLC 仿真實訓軟件主要功能和特點

（ 1 ）通過 FLASH 虛擬環境實時顯示 PLC 的運行狀態

（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查

（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能

（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查

五、實訓項目

（一） PLC 基本技能實訓

1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

（二） PLC 模擬控制應用實訓

4.數碼顯示控制（實物）

5.搶答器控制（優先級、數值運算，具有聲效功能）

6.天塔之光控制（閃爍、發射、流水型）

7.音樂噴泉控制（具有聲效功能）

8.十字路口交通燈控制

9.水塔水位控制（自動 / 手動，自診斷）

10.自動送料裝車系統控制

11.四節傳送帶控制

12.裝配流水線控制

13.多種液體混合裝置控制

14.自控成型機控制

15.自控軋鋼機控制

16.郵件分揀機控制

17.自動售貨機控制

18.機械手控制

19.四層電梯控制（實物）

20.加工中心控制（實物）

（三） PLC 實物控制實訓

21.直線運動位置檢測、定位控制（實物）

22.步進電機運動控制（實物）

配置清單（ 1 臺）

序號	名稱	型號	數量	單位
1	PLC實訓臺	S7-300 CPU315-2PN/DP	1	臺
2		SBX-61實訓屏	1	臺
3		SBX-61實訓桌	1	張
4	通訊線	通信編程電纜	1	條
5	實訓模塊	實訓模塊 1	1	塊
6		實訓模塊 2	1	塊
7		實訓模塊 3	1	塊
8		實訓模塊 4	1	塊
9		實訓模塊 5	1	塊
10		實訓模塊 6	1	塊
11		實訓模塊 7	1	塊
12	網孔板	350*550	1	塊
13	散件	交流接觸器 3 只；時間繼電器 1 只， 3 個按鈕， 3 只交流指示燈，熱繼電器 2 只	1	套
14	電機	180W/380V/△ /Y	1	臺
15	軟件	演示板原程序及編程軟件 組態軟件 MCGS PLC仿真軟件	1	套
16	說明書	實驗指導	2	冊
17	連接線	自鎖實驗疊插連接線 100CM	30	條
18		自鎖實驗疊插連接線 30CM	10	條
19		手槍式實驗疊插連接線	10	條



。
