技術指標

說 明

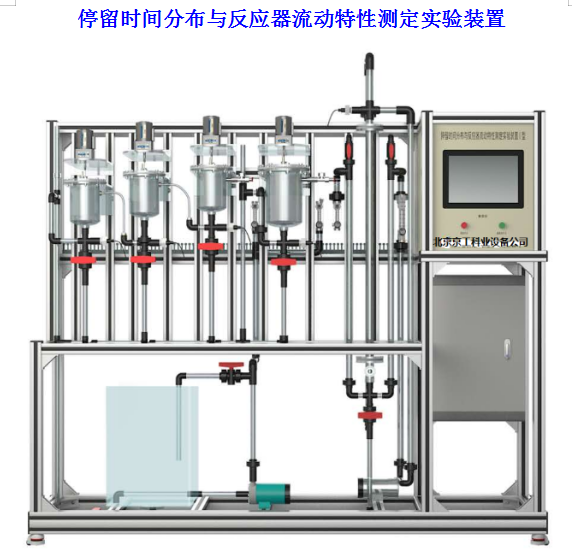

裝置功能

1、對比研究釜式和管式反應器停留時間分布與反應器流動特性 。

2、通過多釜串聯模型參數對釜式、管式反應器停留時間分布以及返混程度做分析研究，模型參數N代表反應器的返混程度，N越大返混程度越小，進而引導學生理解平推流和全混流兩種理想模式 。

3、裝置可分別進行無循環及變化循環比R操作，在不同返混程度下測定管式反應器停留時間分布 。

4、裝置采用脈沖示蹤法測定停留時間分布，電導儀能準確實時檢測記錄各反應器出口示蹤劑的濃度，通過軟件處理得到各項參數 。

5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

6、 裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。

設計參數

常溫，常壓操作 。

單釜：

水流量： 4 0 L /h、平均停留時間（數學期望值） ：200-600 。

方差 ：1.0 105--3.0 105、模型參數N：1.2—2 。

三釜：

水流量： 4 0 L /h、平均停留時間（數學期望值） ：200-600 。

方差 ：1.0 105--5.0 105、模型參數N：1.2—4 。

主要配置

有機玻璃反應釜、 管式反應器、 轉子流量計、水箱、 水 泵、電機、 數字 電導儀閥門、管道、 中央處理器 、 觸摸屏、 高品質鋁合金型材框架 。

公用設施

水：裝置自帶 透明 水箱，連接自來水接入。

電：電壓AC 22 0V，功率1. 0 KW，標準 單 相 三 線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：水- KCl 。

主要設備

1 、釜式反應器 1.0L ， 透明 有機玻璃制成， 數量 3 個。　　　

2 、釜式反應器 3.0L ， 透明 有機玻璃制成， 數量 1 個。

3 、管式反應器： 直徑 Φ3 5 ，長 度 1 2 00mm，填料拉西環φ 4 mm 。

4 、水箱： 8 0L，透明 有機玻璃 材質 。

5、 管路：透明，壁厚≥2.0mm，透明可視材質。

6 、 交流可調速 電機： 功率 15 W，無級調速 。

7 、進水泵： MP 型 磁力驅動泵，額定功率：15W，額定流量：6L/min 。

8 、循環泵：額定流量6L/min，揚程3m 。

9 、數字電導儀：0～2000μS/cm， 光電耦合器隔離保護4-20ma信號輸出，電導電極：5支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。

10 、轉子流量計：流量6-60L/h，水 。

1 1 、中央處理器：執行速度0.64μs，內存容量16K ，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

1 2 、模擬 量 模塊：高達16位分辨率，總和精度±0.5% ，內建RS485通訊模式 。

1 3 、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作 。 HMI：投射式觸控技術，5000萬次觸摸點，內存 4 G ，功能：中央處理器數據顯示控制。

1 4 、額定電壓：220V，總功率：1kW 。

1 5 、 外形尺寸： 20 00×5 5 0×2000mm（長×寬×高） 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

16 、 轉換模塊及在線監控軟件一套 。

1 7 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

電機 轉數

霍爾開關

觸摸屏

調速模塊

流量

轉子流量計

轉子流量計

轉子流量計

濃度

在線 電導率儀

觸摸屏

無

示蹤劑流動時間

時間控制器

觸摸屏

無
