技術指標

說 明

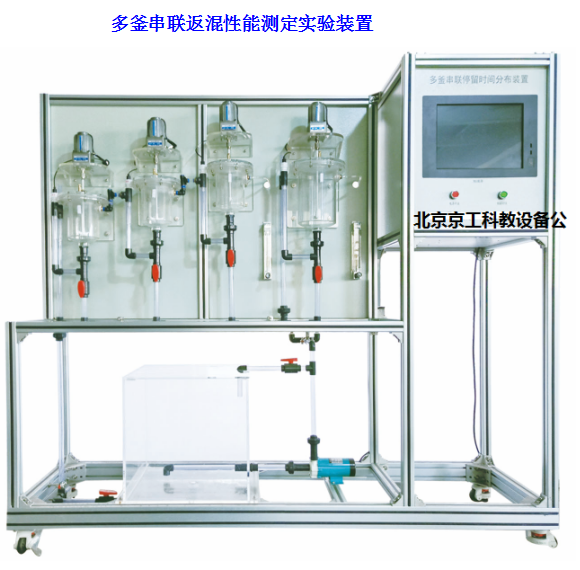

裝置功能

1、了解停留時間測定的原理，加深對返混概念的理解。

2、掌握測定某一反應器中物料停留時間分布的方法與計算。

3、可完成多釜串聯返混性能測定實驗的實驗數據測定。

4、裝置采用脈沖示蹤法測定停留時間分布，電導儀能準確實時檢測記錄各反應器出口示蹤劑的濃度，通過軟件處理得到各項參數 。

5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

6、 裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。

設計參數

常溫，常壓操作 。

單釜：

水流量： 4 0 L /h、平均停留時間（數學期望值） ：200-600 。

方差 ：1.0 105--3.0 105、模型參數N：1.2—2 。

三釜：

水流量： 4 0 L /h、平均停留時間（數學期望值） ：200-600 。

方差 ：1.0 105--5.0 105、模型參數N：1.2—4 。

主要配置

有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、數顯電導率儀、轉換模塊及軟件、閥門、管道、 中央處理器 、 觸摸屏、 高品質鋁合金型材框架 。

公用設施

水：裝置自帶不銹鋼水箱，連接自來水接入。 實驗物料：水--- KCl。

電：電壓AC220V，功率 1.5 KW，標準單相三線制。

技術參數

•  釜式反應器1.0L，直徑φ120mm，高度120mm，有機玻璃制成，3個。

•  釜式反應器 3.0L 直徑 φ 150mm ，高度 200mm ，有機玻璃制成， 1 個。

3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，揚程6m。

4、流量計：玻璃轉子流量計6-60L/h，水。

5、示蹤劑1-6mL/次 。

6 、水箱： 8 0L，透明 有機玻璃 材質 。

7、 管路：透明，壁厚≥2.0mm，透明可視材質。

8、交流可調速電機：攪拌馬達15W，轉數90－600r/min，無級變速調節。

9、數顯電導率儀：在線電導率檢測儀，0-104 S·cm 3個，信號輸出：光電耦合器隔離保護4-20ma信號輸出，電導電極：4支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。

10 、中央處理器：執行速度0.64μs，內存容量16K ，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

11 、模擬 量 模塊：高達16位分辨率，總和精度±0.5% ，內建RS485通訊模式 。

1 2 、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作 。 HMI：投射式觸控技術，5000萬次觸摸點，內存 4 G ，功能：中央處理器數據顯示控制。

1 3 、額定電壓：220V，總功率： 500 W 。

14、外形尺寸：1800×550×1800mm（長×寬×高）， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

15 、 轉換模塊及在線監控軟件一套 。

1 6 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

電機 轉數

霍爾開關

觸摸屏

調速模塊

三釜進水 流量

轉子流量計

轉子流量計

手動調節

單釜進水 流量

轉子流量計

轉子流量計

手動調節

濃度

在線 電導率儀

觸摸屏

濃度

示蹤劑流動時間

時間控制器

觸摸屏

無
