技術指標

說 明

裝置功能

1 、了解實驗設備的結構和特點，掌握用劉易斯池測定液液傳質系數的方法。

2 、 學習流動狀況、物系性質對液液傳質的影響。

3 、測定 Co 、 Cw 對 t 的關系曲線圖。

4 、計算傳質系數 Kw 、 Ko 。

5 、討論攪拌速度與傳質系數的關系。

6、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。

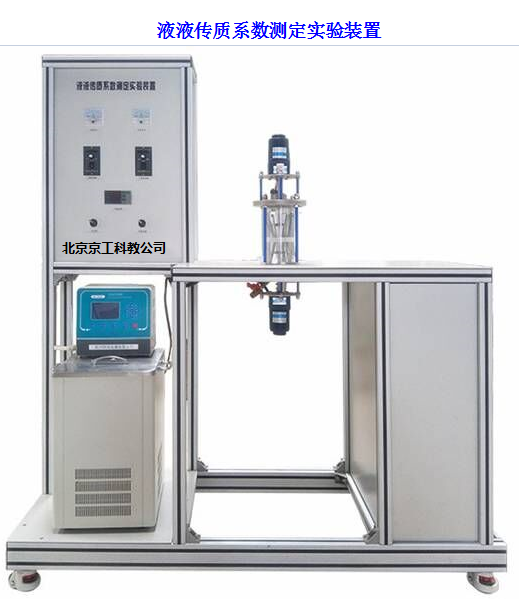

主要配置

玻璃劉易斯池、數顯轉速表、直流電動機、超級恒溫水浴、分液漏斗、升降臺、攪拌裝置、溫控儀表、 高品質鋁合金型材框架 。

公用設施

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料： 水--醋酸--醋酸乙酯

技術參數

1 、運行環境：溫度 0-40 ℃，相對濕度：≤ 90%RH ，電源：電壓： 220V ；電流： 15A 。

2 、玻璃劉易斯池容積： 900ml ，玻璃留易斯池內徑×高度： 0.1 × 0.12m ； 聚四氟乙烯界面環，孔徑 3.8cm 2 。   釜底部安裝升降臺可以升級調節高度。
3 、攪拌裝置：轉速 0 ～ 500 轉 / 分。 攪拌速度無級調速。
4 、恒溫水浴： 0--100 ℃，控溫精度 0.5 ℃；溫度計： Pt100 。

5 、管路、管件及閥門均為 304 不銹鋼。

6 、儀表柜為 304 不銹鋼內外噴塑。

7 、正泰電器：接觸器、開關、漏電保護空氣開關。

8、外形尺寸：1400×550×1700mm（長×寬×高），外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

測控組成

變量

檢測機構

顯示機構

執行機構

電機轉數

霍爾開關

轉數顯示儀

調速器

溫度

PT100 鉑電阻

數字溫度儀表

自動控溫
