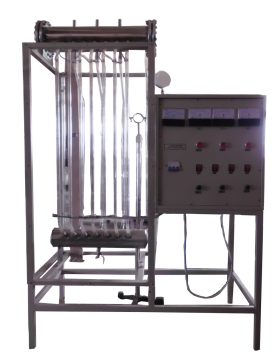

工業鍋爐 [多管水循環]演示裝置 JGKY-741

實驗目的：

通過加熱元件的電壓調節，演示鍋爐水循環中上升管的倒流、下降管的氣塞等現象，觀察泡狀、彈狀和柱狀等汽水流動狀態。

主要配置：

模擬工業鍋爐上的上鍋筒（可視）、下集箱，玻璃上升管、玻璃下降管，繞在玻璃上升管的電加熱器，加熱控制開關組，集成調壓模塊調節電流電壓，電流表，電壓表，不銹鋼支架等。

技術參數：

•  輸入電源：單相 AC220V±10% 50Hz，功率3.0KW。

2、系統由五根石英玻璃上升管、三根石英玻璃下降管、一個上鍋筒和一個下集箱所組成。

3、每根上升管都纏繞一根額定功率為 500W 的加熱電熱絲，通過相應的電子調壓器來調節輸入電壓。

4、外形尺寸：1100×500×1700mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

。
