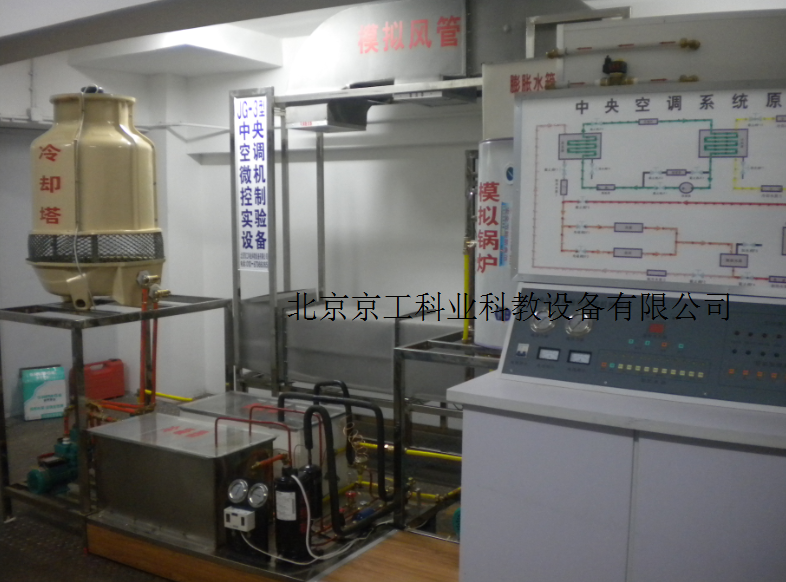

JG•JG-3型中央空調實驗臺
隨著社會的發展，人們的生活水平不斷提高，中央空調在大型商場、賓館、寫字樓、商住樓等許多方面得到越來越廣泛的應用。中央空調的設計、管理、維修在現代生活中越來越重要。為了便于人們了解、學習中央空調的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司專業技術人員開發生產中央空調系列產品。為了更好的滿足各大院校的教學需要，在原來開發的中央空調實驗設備的基礎上，配備了RS-232串行通訊接口，可直接與電腦連接，由電腦控制軟件控制整個實驗臺的運行，包括：總控臺啟動、制冷、制熱、冷卻水泵、冷卻風機、冷水泵、壓縮機、電磁閥、制熱水泵故演示，制冷、制熱的溫度設定等。最大的特點是，通過傳感器將空調狀況實時反饋至電腦，能夠用時顯示蒸發器、冷凝器、模擬鍋爐、冷卻塔的進出口溫度，房間風管溫度、隨時顯示制冷或制熱的設定溫度。有利于教學記錄、采樣，通過打印可提供進行理論分析的根據。本實驗設備配備了電腦插口、電壓表、電流表、壓力表、溫度顯示器、工作指示燈、故障演示按鈕。壓縮機、蒸發器（透明蓋）、冷凝器（透明蓋）、壓力控制器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻一級泵、冷卻二級泵、制冷一級泵、制冷二級泵等。中央空調實驗設備是將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本實驗系統采用微機控制能單獨演示中央空調的夏天制冷、冬天制熱循環，控制系統由電腦控制與手動控制二種方法演示。為了解各物參物的變化情況和系統的工作狀況。實驗臺增加了一些鋪助結構，使其能人為地制造各種在實際中可生產的系統故障，方便學員了解故障的產生和排除故障的方法。系統在產生這些故意后，按照說明書中列出的各種解決方法，系統能很快恢復正常。我們始終堅持為教育服務的原則，爭取為廣大的院校師生開發生產更多的教學儀器，歡迎大家提供寶貴的意見和建設。
一、中央空調微機控制實驗設備主要技術參數
項 目主要技術參數備 注制冷制熱 電 源~50Hz 220V 額定功率2900W2300W 額定電流14.0A11.0A 制 冷 劑R22 5Kg ，35 0×220×280（㎝） 冷卻水泵2.5m3/h 揚程;15米 制冷水泵1.8m3/h 揚程15米 制熱水泵1.8m3/h 揚程15米 模擬鍋爐1800W 8.5A 風機盤管350m3/h 冷熱風管排熱量1.6KV；排熱面積8.5㎡ 送 風 機2100 m3/h
注：以上參數若有變動，以產品所注參數為主。
三、操作說明（一）實驗前準備工作 接通總控臺電流，合上空氣開關，首先，查看微機控制臺信息是否正常，觀察有無綠燈閃亮，若沒有要檢查輸入接口或電源。然后，將選擇按鈕選定制冷;處，進行預加水。冷凝器側預加水：將水灌入冷卻塔的接水盤中，關閉截止閥F10，將冷卻水泵按鈕K1處于工作狀態（綠燈亮），至冷凝器水加滿為止，冷凝器水箱水滿與否可以透過有機玻璃板觀察到（注意：水不能滿出冷凝器外殼）。加好水后，關閉冷卻水泵，并打開截五閥F10。蒸發器側預加水：關閉截止閥F3、F4和排水閥F6，關閉F1、F2，將制熱水泵按鈕K7處于工作狀態（綠燈亮），往鍋爐加水，直至排水閥F6有較大的水流出，然后關閉F6，關閉制熱水泵，停止加水，再關閉截止閥F4。（二）操作過程1、制冷實驗在確保水已加滿后，打開截止閥F1、F2、F10，關閉截止閥F3、F4。冷卻水泵K1、冷卻風機K2、制冷水泵K3、壓縮機K4、電磁閥I K5、電磁閥II K6、處于工作狀態，（綠燈亮），制熱水泵K7處于關閉狀態，（紅燈亮）。選擇功能按鈕選定制冷;處，把制冷溫控傳感器放入蒸發器內，所顯示的是蒸發器的當時溫度。根據要求選擇設計按鈕，確定溫度，(注：設定溫度必須低于當時蒸發器的溫度，否則，壓縮機不能工作)，此時，制冷指示燈亮。待制冷至設定的溫度時，即會自動停機。第二次啟動之前要將壓縮機延時選擇定為分為宜，使壓力平衡，方可啟動。2、制熱實驗按通控制臺電源，接通模擬鍋爐加熱按鈕，將旋轉選擇打向左右。打開截止閥F3、F4，關閉截止閥F1、F2，制熱水泵處于工作狀態（綠燈亮），將K1、K2、K3、K4關閉狀態，將功能選擇按鈕選定處，然后，根據要求選擇設定按鈕，確定溫度，此時，制熱指示紅燈亮，當制熱達到設定溫度時，即會自動停機。3、溫度巡測及風速調節由微機控制，可以同時顯示所有當前溫度和設定溫度。手動控制，需要別按顯示溫度的按鈕，通過溫度顯示器，觀察當前溫度，模擬房間，可根據需要進行開、關，風速I、II、III檔進行演示。模擬風管，根據風口I（散流器）、風口II（可調散流器）進行演示。為了使能達到最佳演示效果，請分別進行模擬房間、模擬風道的演示。 七、中央空調故障、故障現象及恢復方法（一）制冷故障
序號故障名稱故障產生辦法故障現象故障解決方法備注1漏氟從截止閥JF4充氟口放氟風機盤管無冷風，系統壓力偏低，膨脹閥后液管結霜加氟至正常*2氟太多從截止閥JF4充氟口加氟至壓縮機1.2倍電流風機盤管冷風不強，視液鏡有液狀制冷劑，系統壓力偏高放氟至正常電流 3膨脹閥損壞關截止閥JF4，全關即全堵，半關即半堵視液鏡有液狀制冷劑，風機盤管無冷風完全打開截止閥II 4壓縮機吸氣口堵塞關截止閥JF4，全關即全堵，半關即半堵風機盤管無冷風，視液鏡有液狀制冷劑，壓縮機聲音沉悶完全打開截止閥I 5系統冷卻側水泵不轉將按鈕K1處于關閉狀，紅燈亮系統高壓側壓力升高，電流增大，壓縮機過載保護器斷開將按鈕恢復正常 6冷卻塔風機不轉將按鈕K2處于關閉狀，紅燈亮系統高壓側壓力升高，電流增大將按鈕恢復正常 7制冷水泵不轉將按鈕K3處于關閉狀，紅燈亮風機盤管無冷風，蒸發器側水出現結冰現象將按鈕恢復正常 8壓縮機過載保護器損壞將按鈕K4處于關閉狀，紅燈亮壓縮機不啟動5—8分鐘將按鈕恢復正常 9壓縮機啟動電容故障 壓縮機不啟動，電流增大，過截保護斷開 **10電磁閥將按鈕K5處于關閉狀態風機盤管無冷風出，蒸發器側水出現結冰現象將按鈕恢復正常 11室內側漏水將塞子塞住水口或?qū)⒊鏊芸谔Ц呒P有積水拿掉塞子或恢復出水管口高度
注意：4、所有故障應單獨模擬：5、*：為了節約氟里昂及防止污染，此故障模擬方法可如下：在系統正常運行情況下，將截止閥JF1及截止閥JF3完全關閉，運行約半分鐘后完全關閉截止閥JF2，打開截止閥JF1，即可模擬此故障。故障恢復方法：將截止閥JF2及截止閥JF3完全打開約半分鐘后依次關閉截止閥JF2、截止閥JF3。6、**：模擬此故障極易引起壓縮機損壞，本實驗臺不模擬此故障。
（二）制熱故障
序號故障名稱故障產生辦法故障現象故障解決方法備注1制熱水泵不轉將按鈕K7處于關閉風機盤管無熱風吹出將按鈕恢復正常 2電磁閥故障將按鈕K5處于關閉狀態風機盤管無熱風吹出將按鈕恢復正常*
注意：1、所以故障應單獨模擬；2、*：故障同制冷；3、K1-K6故障演示操作（即按鈕關閉狀態）
六：注意事項1、 本實驗臺使用電源為單相220V~50Hz，允許電壓波動范圍為210—242V，本實驗臺要求有獨立的供電線路，電源引線截面不小于4m㎡。要求實驗臺有可靠接地！2、 驗臺中的制冷系統主機部分在搬運時絕對禁止傾斜。3、 本實驗臺所有制冷劑為R22，禁止其它制冷劑代替。4、 本實驗臺所有循環水應干凈、無污染，每次作實驗前應保證中有足夠循環水，實驗完成后，應將水排放干凈。5、 在給制冷系統加氟時，應控制壓縮機運轉電流在其額定運轉電流的+10%偏差范圍內。6、 給實驗臺制造故障時，應盡快將他恢復正常，否則，長時間故障運行容易引起機器損壞。7、 實驗臺后側應留0.5米的距離。8、 回氣管溫度若超過15度，應適當加入制冷劑。 JG-3型中央空調房間、風管綜合式微機控制實驗設備配置清單
序號品名及規格單位數量備注1中央空調制冷機組套1壓縮機、蒸發器、冷凝器等2電源總控臺臺1各種儀表、燈指示、故障演示3中央空調系統演示板塊1燈光演示4冷卻塔臺1噴淋式5模擬鍋爐臺1電熱式6模擬房間間1 7風機盤管臺1350m3/h8模擬風管套1冷熱盤管、送風機、防火閥等9制冷水泵臺2 10制熱水泵臺1 11冷卻水泵臺2 12電磁閥只2 13焊接工具套1 14電子溫度計個1 15制冷液、加液管套1 16工具（扳手）只5大號2只、中號1只、小號2只17工具（螺絲刀、內六角扳手）只3一字1只、十字1只18工具（尖嘴鉗、剝線鉗）只2各1只19工具（電烙鐵）只1 20工具（鋁塑管子鉗、整型器）套1各1只21產品使用說明書份1

。
