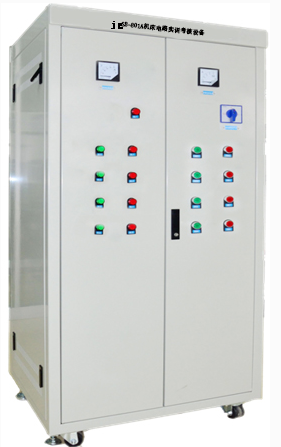

JG-801A 機床電路實訓考核設備
二、產品概述
機床電路實訓考核設備采用實際配電柜作為主體柜，充分利用該柜雙面空間位置，每柜設置四種不同類型機床電路，每一機床電路均人為隱蔽地設置了十幾項電路故障，讓學員熟悉、了解、掌握各種機床電路原理、電氣線路、電氣控制、運行操作等基本原理及故障分析與排除技能，該柜整體設計整齊美觀，科學規范，操作方便。
技術數：
1. 工作電源：三相五線 AC380V±10 ％ 50Hz
2. 安全保護：漏電保護（動作電流 ≤30mA ），過流保護，熔斷器保護
3. 額定功率： 1.5Kw
4. 環境溫度： -10℃ ～ 40℃
5. 相對濕度： ≤85%
6. 外形尺寸： L800mm×W600mm×H1800mm
四、產品結構：
該設備為雙面柜雙開門，共一個工位，為照明類實訓工位。
主要由柜體框架、前、后門、側板、標牌、頂板、實驗掛板組成。
柜體框架由優質鋼板焊接而成，表面靜電噴塑。底部裝帶剎車的萬向輪，方便調整設備的擺放位置。
前后門板、側板、頂板等均以優質鋼板為原材料，經過折彎焊接而成，表面靜電噴塑。
標牌采用絲印處理或噴繪工藝。
實驗掛板有若干塊，由優質鋼板折彎噴塑后組裝于門的里面。實驗掛板安裝各種實訓用的元、器件，用戶可以在其上進行各種實訓。
五、機床電路實訓考核設備成套配置清單
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
1 |
機床電路實訓考核柜 |
套 |
1 |
|
2 |
電動葫蘆模塊 |
套 |
1 |
|
3 |
萬能銑床模塊 |
X62W |
套 |
1 |
4 |
臥式車床模塊 |
CA6140 |
套 |
1 |
5 |
搖臂鉆床模塊 |
Z35 |
套 |
1 |
6 |
三相異步電機組 |
臺 |
1 |
|
7 |
訓考核指導說明書 |
套 |
1 |
六、實訓考核項目：
1.Z35 搖臂鉆床電氣控制操作實訓
2.CA6140 車床電氣控制操作實訓
3.X62W 萬能銑床電氣控制操作實訓
4. 電動蘆葫電氣控制操作實訓
5.Z35 搖臂鉆床電氣故障檢修與排除實訓
6.CA6140 車床電氣故障檢修與排除實訓
7.X62W 萬能銑床電氣故障檢修與排除實訓
8. 電動蘆葫電氣故障檢修與排除實訓
。
