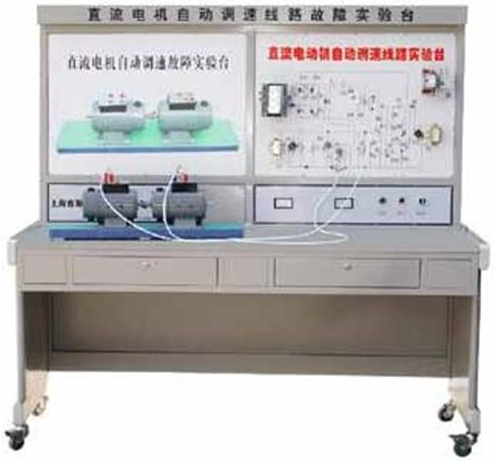

JG-01型直流電機自動調速電氣故障考核裝置

直流電機自動調速電氣考核實驗裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。

一、實驗裝置的基本配置
1 、交流電源（帶有漏電保護措施）：提供三相交流電源（ 380V ）
2 、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3 、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
4 、電磁調速異步電動機：實驗臺裝有 1 臺電磁調速異步電動機
5 、故障開關箱：設有 8 個故障開關。
6 、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目及主要內容：
1 、學生熟悉常用低壓電器的結構和原理
2 、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3 、提高學生的動手能力的技能操作水平。
4 、通過對機床故障排除，完成機床常見故障的排除
5 、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1 、輸入電源：三相四線制 380V 交流電源。
2 、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3 、工作環境：溫度 -100-+400C 。
4 、整機功耗：＜ 2KW
四、主要技術參數：
1 、輸入電源： AC380V±% （三相四線） 50HZ
2 、故障考核 8 項
3 、工作環境：溫度 -100C±4
4 、功率： 1.5kw
五、故障實驗
本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有 8 項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。
本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。

。
