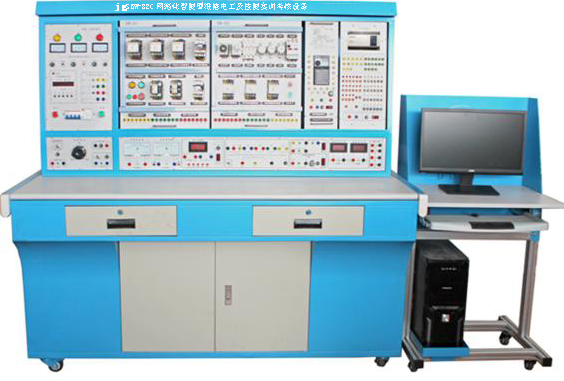

JGW-82C 網絡化智能型維修電工及技能實訓考核設備
網絡化智能型維修電工及技能實訓考核裝置是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓裝置，是電工技能訓練和機床電路網絡化考核的綜合設備，即可訓練學員維修電工電氣控制和實用技術與操作技能。具有針對性、實用性、科學性和先進性，又可通過智能考核軟件，科學、合理、公正考核學員所學的相關知識。該裝置不僅可供學生實訓操作，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
一、產品特點：
● 智能化程度高：由教師機通過電腦統一設置故障，由網絡輸至學生實訓臺進行排故訓練，故障點設置快捷、方便，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
● 公正度高：由電腦統一設置故障，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，做到 “ 鐵面無私 ” 。
● 綜合程度高：即可鍛煉學員動手連接訓練電路，接近工業現場，掌握實操技能，又可通過智能化考核系統科學公正考核學員所學專業知識，極大提高學校的管理水平。
● 實用性強：通過測試查找故障點，熟練掌握機床故障特點，各器件的性能結構，機床電路工作原理。
● 所有的元器件都安裝在面板正面，可直觀地看它們的動作情況，面板上還安裝了測試孔，便于學生測試與排故。
● 裝置上設有三相電源輸出短路軟載止保護功能，防止了實訓考核時發生誤操作損壞元器件。
二、網絡化智能型考核系統組成及功能
（一）系統由 1 臺教師用計算機（自備）和智能人機平臺（學生答題器），通過網絡組成智能實訓考核系統。
（二）教師在計算機上編輯試卷，按照實訓考核要求編輯故障點，將設置好的故障點通過智能考核系統發送到每臺學生實訓考核裝置上的人機平臺（學生答題器），并在機床電路上自動產生設定的故障點。
（三）答題功能：根據系統設置的故障點，電路運行后產生相應的故障現象，考核根據現象檢測判斷故障點，將判斷結果輸入學生機，當學生答完試題并按交卷按鈕后，系統會根據該考生試卷上的答案立刻給出考試分數，并將成績保存在該考生的檔案里。
（四）教師在電腦上可對考生考試過程進行監控，監控每個學生的答題情況?？荚嚱Y束后對學生的成績進行排序、保存、打印。
（五）具有故障點自動恢復功能，按事先設置的故障點順序排列，由學生根據電氣原理及故障現象查找故障，當查找一個故障點由學生確認結束后，無論考生對此故障的答案對或錯，系統都會將此故障點恢復進行下一個故障點的排除考試。
（六）智能人機平臺（答題器）由中文液晶屏、微電腦、鍵盤組成。
三、設備組成及特點：
(一 ) FC01 電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1 、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關 , 由接觸器通過起、停按鈕進行操作；
(2) 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數 , 為學生實驗技能的考核提供一個統一的標準。
2 、交、直流電源
(1) 勵磁電源：直流 220V/0.5A ，具有短路保護。
(2) 電樞電源：直流 0 ～ 220V/2A 連續可調電源一路，具有短路保護。
(3) 直流穩壓電源： ±12V/0.5A 兩路，＋ 5V/0.5A 一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源，合上開關后，變壓器副邊即可輸出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流電壓；②、設有單相調壓器一組，可得到交流 0 ～ 250V 可調電壓；③、控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。
3 、交、直流儀表
(1) 交流電壓表： 0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級。
(2) 交流電壓表： 0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度 1.0 級，電壓、電流量程分別為 450V 、 5A ，測量功率因數時還能自動判斷負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），可儲存 15 組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，輸入阻抗為 10MΩ ，精度 0.5 級。
(5) 直流電流表：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級，具有超量程報警、指示、切斷總電源等功能。
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實訓掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1． FC-01 維修電工實訓組件（一）
掛板上裝有行程開關 4 只、主令開關 1 只、萬能轉換開關 1 只、交流接觸器 1 只、熱繼電器 1 只、電子時間繼電器 2 只、指示燈 1 只、按鈕 1 只、端子排 18 只等；
2． FC-02 維修電工實訓組件（二）
掛板上裝有三相漏電保護斷路器 1 只、 3P 熔斷器 1 只、 1P 熔斷器 2 只、時間繼電器 1 只、指示燈 3 只、交流接觸器 3 只、熱繼電器 3 只、按鈕 3 只、急停開關 1 只、端子排 21 只等；
3． FC-03 維修電工實訓組件（三）
內置 3 只大功率磁盤電阻，與其他掛板配合使用；該單元掛板與其他掛板配合，可完成電動機定子繞組串聯電阻啟動，直流電動機電樞串聯電阻啟動等實訓。
4．照明掛板
單相電能表 1 只、四位燈開關 1 只、啟輝器 1 只、整流器 1 只、燈管 1 根、指示燈 1 只、端子排 9 只等
5．智能雙答題器
與智能化實訓考核掛板匹配，雙答題器帶 2 條 2000mm 雙 34 針排線，用于雙工位實訓設備考核
6． KH-1 T68 鏜床電路智能化實訓考核掛板
故障點設置一覽表
故障開關 |
故障現象 |
故障開關 |
故障現象 |
K1 |
機床不能啟動 |
K14 |
主軸電機不能正轉 |
K2 |
主軸正轉不能啟動 |
K15 |
主軸只能電動控制 |
K3 |
主軸正轉不能啟動 |
K16 |
主軸電機 不能反轉 |
K4 |
機床不能啟動 |
K17 |
主軸、快速電機不能啟動 |
K5 |
主軸反轉不能啟動 |
K18 |
主軸正轉只能點動 |
K6 |
主軸反轉不能啟動 |
K19 |
主軸無高速 |
K7 |
主軸正轉不能啟動 |
K20 |
主軸反轉只能點動 |
K8 |
反轉啟動只能點動 |
K21 |
主軸無高速 |
K9 |
主軸不能啟動 |
K22 |
不能快速移動 |
K10 |
主軸無高速 |
K23 |
快速電機不能正轉 |
K11 |
主軸、快速移動電動機不能啟動 |
K24 |
快速電機能反轉 |
K12 |
停止無制動 |
K25 |
快速電機不轉 |
K13 |
停止無制動 |
7． KH-2 C6140 車床電路智能實訓考核掛箱
故障點設置一覽表：
故障編號 |
故障現象 |
故障編號 |
故障現象 |
1 |
機床無法啟動 |
10 |
主軸、冷卻泵電動機不能啟動 |
2 |
機床無法啟動 |
11 |
冷卻泵不能啟動 |
3 |
機床無法啟動 |
12 |
冷卻泵不能啟動 |
4 |
照明燈不亮 |
13 |
冷卻泵不能啟動 |
5 |
機床無法啟動 |
14 |
刀架不能快速移動 |
6 |
機床無法啟動 |
15 |
主軸不工作 |
7 |
主軸、冷卻泵電動機不能啟動 |
16 |
冷卻泵不工作 |
8 |
主軸電動機控制不能自鎖 |
17 |
不能快速移動 |
9 |
主軸電動機控制不能自鎖 |
8． KH-3 PDH 電動葫蘆電路技能實訓智能考核掛箱
故障點設置一覽表：
故障編號 |
故障現象 |
故障編號 |
故障現象 |
1 |
無法啟動 |
10 |
平移機構無法前進 |
2 |
吊鉤不能上升 |
11 |
平移機構無法后退 |
3 |
吊鉤不能上升 |
12 |
平移機構無法后退 |
4 |
吊鉤不能上升 |
13 |
平移機構無法后退 |
5 |
吊鉤不能下降 |
14 |
無法啟動 |
6 |
吊鉤不能下降 |
15 |
電磁制動器不能松開 |
7 |
吊鉤不能下降 |
16 |
不能平移 |
8 |
平移機構無法前進 |
17 |
不能啟動 |
9 |
平移機構無法前進 |
18 |
不能升降 |
9、 KH-4 X62W 萬能銑床電路技能實訓考核掛箱
故障點設置一覽表：
故障編號 |
故障現象 |
故障編號 |
故障現象 |
1 |
冷卻泵不能啟動 |
13 |
進給電機不能正轉 |
2 |
主軸、進給均不能啟動 |
14 |
工作臺不能向上或向后進給 |
3 |
主軸無變速沖動 |
15 |
圓形工作臺不能工作 |
4 |
主軸停止制動不正常 |
16 |
非圓工作臺不能向右進給 |
5 |
主軸電機不能啟動 |
17 |
非圓不能上下（或前后）進給，不能快進 |
6 |
主軸停止不能制動 |
18 |
不能上下（或前后）進給 |
7 |
主軸不能啟動 |
19 |
不能向下（或前）進給 |
8 |
進給電機不能啟動 |
20 |
進給電機不能反轉 |
9 |
進給變速無沖動，圓形工作臺不能工作 |
21 |
只能一地快進操作 |
10 |
工作臺不能左右進給 |
22 |
不能快進 |
11 |
非圓工作臺不工作 |
23 |
電磁閥不動作 |
12 |
工作臺不能向左進給 |
24 |
進給電機不轉 |
10、 PLC 實訓組件
序號 |
名稱 |
單位 |
數量 |
備注 |
PLC主機掛箱 |
套 |
1 |
配三菱 FX3U–48MR 主機，集成數字量 I/O （ 24 路數字量輸入， 24 路數字量輸出）， RS-422 通訊口， SC-09 通訊編程電纜。隨機配置仿真教學軟件及工控組態軟件。 |
|
PLC實訓掛箱 |
套 |
1 |
搶答器 / 音樂噴泉 / 裝配流水線 / 交通信號燈 / 自動供水 / 天塔之光 |
|
套 |
1 |
自動送料裝車 / 四節傳送帶 / 多種液體混合裝置 / 自動售貨機 / 自控軋鋼機 / 郵件分揀機 |
||
套 |
1 |
機械手控制 / 自控成型機 / 加工中心 |
||
套 |
1 |
四層電梯 / 基礎實驗 / 中間繼電器 |
||
變頻器掛箱 |
套 |
1 |
采用 FR-D720S-0.4 kW 變頻器，并將變頻器上的所有接點接到控制面板上的安全插拔頭上，通過變頻器面板上的開關可獨立使用；也可以將變頻器與 PLC 配套使用； |
11 ．三相鼠籠式異步電動機 380V △ /Y 帶離心開關 1 臺
12 ．三相鼠籠式異步電動機 380V/ △ 1 臺
13. 他勵直流電動機 220V/50W 1 臺
14. 直流測功機（測速發電機）一體機（帶底座）直流測功機 220V/100W 1 臺
15. 電機導軌及光碼盤測速系統 1 套
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌 1 幅，道軌平整度好，無應力變形，同心度好
16. 工控組態軟件 1 套
17. PLC 仿真實訓軟件 1 套
（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態
（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查
（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能
（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查
18. 維修電工電力拖動仿真軟件
可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能
19. 智能化考核軟件
具有教師把考核要求由計算機傳輸到智能化實訓考核單元上，并產生故障，學生根據故障現象分析與判斷并輸入代碼，考核系統自動完成評分、恢復故障等功能。
20. 計算機小推車 590*400*780mm 帶腳輪、電腦托盤 鋁木結構
21. 常用工具 1 套 ：一字、十字螺絲刀、鑷子、尖嘴鉗、剝線鉗、斜口鉗、活動扳手、 MF-47 型萬用表等
四、技術參數
1. 輸入電壓：三相四線（或三相五線） 380V±10% 50Hz
2. 工作環境：溫度范圍為 -10 ～＋ 40 ℃ 相對濕度＜ 85% （ 25 ℃）
3. 外形尺寸： 1680×800×1600mm3
4. 裝置容量：＜ 1.5KVA
序號 |
名稱 |
單位 |
數量 |
備注 |
|
維修電工實訓考核臺架 |
臺 |
1 |
材 料：鋼木結構；符合國家相關環保要求； 輸入電壓： AC 380 V ± 10% 50 Hz 三相五線； 容 量：＜ 1.5 kVA ； 實 驗 屏：用于掛置實訓單元掛板 |
||
電氣控制實訓單元掛件 |
塊 |
1 |
FC-01 |
維修電工實訓組件（一） |
|
塊 |
1 |
FC-02 |
維修電工實訓組件（二） |
||
塊 |
1 |
FC-03 |
維修電工實訓組件（三） |
||
塊 |
1 |
FC-04 |
維修電工實訓組件（四） |
||
機床電路考核掛件 |
塊 |
1 |
KH-1 |
T68 鏜床電路智能化實訓考核掛箱 |
|
塊 |
1 |
KH-2 |
C6140車床電路智能實訓考核掛箱 |
||
塊 |
1 |
KH-3 |
電動葫蘆電路技能實訓智能考核掛箱 |
||
塊 |
1 |
KH-4 |
X62W萬能銑床電路技能實訓考核掛箱 |
||
塊 |
1 |
FC-WX01 |
智能雙答題器 |
||
電機 |
臺 |
1 |
FCDJ01 |
直流并勵電動機 DC220V |
|
臺 |
1 |
FCDJ02 |
三相鼠籠電動機 180W/380V/Y/ △ ( 帶繼電器 ) |
||
臺 |
1 |
FCDJ03 |
三相鼠籠電動機 180W/380V/Y/ △ |
||
臺 |
1 |
FCDJ04 |
雙速異步電動機 180W/380V/Y/ △ |
||
套 |
1 |
FCCG01 |
直流測功機（測速發電機）一體機（帶底座）直流測功機 |
||
PLC主機掛箱 |
套 |
1 |
配三菱 FX3U–48MR 主機，集成數字量 I/O （ 24 路數字量輸入， 24 路數字量輸出）， RS-422 通訊口， SC-09 通訊編程電纜。隨機配置仿真教學軟件及工控組態軟件。 |
||
變頻器掛箱 |
套 |
1 |
FR-D720S-0.4 kW 變頻器 |
||
PLC實訓掛箱 |
套 |
1 |
搶答器 / 音樂噴泉 / 裝配流水線 / 交通信號燈 / 自動供水 / 天塔之光 |
||
自動送料裝車 / 四節傳送帶 / 多種液體混合裝置 / 自動售貨機 / 自控軋鋼機 / 郵件分揀機 |
|||||
機械手控制 / 自控成型機 / 加工中心 |
|||||
四層電梯 / 基礎實驗 / 中間繼電器 |
|||||
電機導軌及光碼盤測速系統 |
套 |
1 |
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌 1 幅，道軌平整度好，無應力變形，同心度好 |
||
SC-09通訊編程電纜 |
根 |
1 |
|||
工控組態軟件 |
套 |
1 |
MCGS |
||
計算機推車 |
張 |
1 |
帶腳輪、電腦托盤 鋁木結構 |
||
光盤 |
張 |
1 |
機床模擬考核軟件、智能化考核軟件、維修電工電力拖動仿真軟件、 PLC 仿真實訓軟件 |
||
電工連線 |
套 |
1 |
20根：長 1000mm 黃 6 條、綠 6 條、紅 6 條、黑 2 條； 10根：長 600mm 黃 2 條、綠 2 條、紅 2 條、藍 2 條、黑 2 條。 網線： 3 米 / 臺 |
||
常用工具 |
套 |
1 |
一字、十字螺絲刀、鑷子、尖嘴鉗、剝線鉗、斜口鉗、活動扳手、 MF-47 型萬用表等 |
||
實驗說明書 |
套 |
1 |
指導學生實訓 |
||
安裝配件 |
|||||
4X30自攻螺絲 |
個 |
10 |
|||
魚眼墊 |
個 |
14 |
|||
4X20自攻螺絲 |
個 |
4 |
|||
壓線板 |
條 |
1 |
|||
0.75平電源線 |
米 |
4 |
|||
黑膠帶 |
個 |
1 |
|||
扎線扣 |
個 |
10 |
|||
。
