JG-76E型機床電氣技能實訓考核鑒定裝置

一、概述

機床電氣技能考核實訓裝置，是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該裝置全部采用實際工業上應用電器，因而可靠性好。裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。

二、特點

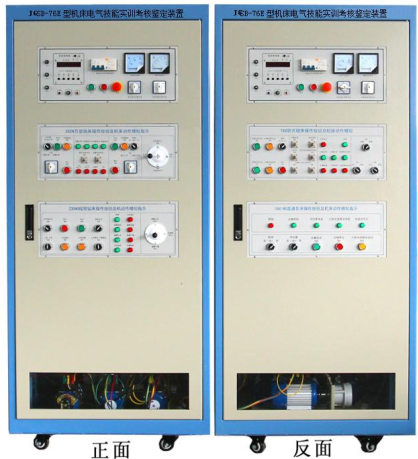

1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為 X62W 型萬能銑床、 T68 型臥室鏜床、 Z3040B 搖臂鉆床、 C6140 普通車床，該控制柜的結構設計合理緊湊。一臺裝置完成四種機床實訓考核，經濟效益更加顯著。

2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。

3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。

4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。

5、可以人為的設置故障點，只要通過開關切換就可設置。

6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。

三、機床電氣技能培訓考核柜的技術參數

1、輸入電壓：三相四線～ 380V ± 10% 50Hz

2、工作環境：環境溫度范圍為 -5 ℃～ +40℃，相對濕度＜85% （ 25 ℃）

3、裝置容量：＜ 1.5KVA

4、外形尺寸： 800mm × 600mm × 1500mm

5、設備重量： 200kg

四、裝置主要由以下幾個部分組成

1、控制柜門

在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；

通過電壓指示切換開關，在電壓表上分別能指示電網的 UUV 、 UVW 、 UWU 線電壓值；交流電流表用來監視負載的大小；

定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。

2、控制柜主體

控制柜部分有四個機床電氣控制線路、相應的故障設置盒及演示電機組成。

五、完成的實訓項目

1、認識低壓電氣的結構

2、 C6140 普通車床電氣控制培訓

3、 C6140 普通車床電氣線路排故考核

4、 X62W 萬能銑床電氣控制培訓

5、 X62W 萬能銑床電氣線路排故考核

6、 T68 型臥室鏜床電氣控制培訓

7、 T68 型臥室鏜床電氣線路排故考核

8、 Z3040B 搖臂鉆床電氣控制培訓

9、 Z3040B 搖臂鉆床電氣線路排故考核

10、通過操作機床，掌握常用機床的操作方法

六、故障點設置表

C6140普通車床故障點

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	10	主軸、冷卻泵電動機不能啟動
2	機床無法啟動	11	冷卻泵不能啟動
3	機床無法啟動	12	冷卻泵不能啟動
4	照明燈不亮	13	冷卻泵不能啟動
5	機床無法啟動	14	刀架不能快速移動
6	機床無法啟動	15	主軸不工作
7	主軸、冷卻泵電動機不能啟動	16	冷卻泵不工作
8	主軸電動機控制不能自鎖	17	不能快速移動
9	主軸電動機控制不能自鎖

X62W萬能銑床故障點

故障編號	故障現象	故障編號	故障現象
1	冷卻泵電機不能啟動	16	進給電機不能正轉
2	主軸、進給均不能啟動	17	工作臺不能向上或向后進給
3	主軸無變速沖動	18	圓形工作臺不能工作
4	主軸停止制動不正常	19	圓形工作臺不能工作
5	主軸電機不能啟動	20	非圓工作臺不能向右進給
6	主軸停止不能制動	21	非圓不能上下（或前后）進給，不能快進
7	主軸不能啟動	22	不能上下（或前后）進給
8	進給電機不能啟動	23	不能向下（或前）進給
9	進給電機不能啟動	24	進給電機不能反轉
10	進給電機不能啟動	25	只能一地快進操作
11	進給變速無沖動，圓形工作臺不能工作	26	只能一地快進操作
12	工作臺不能左右進給	27	不能快進
13	工作臺不能左右進給	28	電磁閥不動作
14	非圓工作臺不工作	29	進給電機不轉
15	工作臺不能向左進給	30	主軸電機不轉

T68型臥室鏜床故障點

故障編號	故障現象	故障編號	故障現象
1	機床不能啟動	14	主軸電機不能正轉
2	主軸正轉不能啟動	15	主軸只有點動控制
3	主軸正轉不能啟動	16	主軸電機不能正轉
4	主軸正轉不能啟動	17	主軸電機不能反轉
5	主軸正轉不能啟動	18	主軸正轉工作不正常
6	主軸正轉不能啟動	19	主軸低速不能工作
7	主軸正轉不能啟動	20	主軸反轉工作不正常
8	主軸正轉不能啟動	21	主軸高速不工作
9	主軸不能工作	22	快速電機不能正轉
10	主軸無高速	23	快速電機不能正轉
11	主軸停止無制動	24	快速電機不能反轉
12	主軸變速無沖動	25	快速電機不轉
13	變速沖動工作不正常

Z3040B搖臂鉆床故障點

故障編號	故障現象	故障編號	故障現象
1	機床不工作	15	立柱不能夾緊
2	機床不工作	16	立柱不能松開
3	機床不工作	17	主軸箱不能保持松開
4	主軸電機不能啟動	18	主軸箱不能松開
5	主軸電機不能啟動	19	主軸箱不能松開
6	搖臂不能上升	20	主軸箱不能松開
7	搖臂不能上升	21	主軸箱不能松開
8	搖臂不能下降	22	機床不能啟動
9	搖臂不能下降	23	機床不能啟動
10	搖臂不能下降	24	冷卻泵不能啟動
11	立柱不能夾緊	25	照明燈不亮
12	立柱不能夾緊	26	主軸不工作
13	立柱不能夾緊	27	立柱夾緊電機不工作
14	立柱不能松開	28	搖臂不能升降





。
