技術指標

說 明

裝置功能

1. 通過實驗了解停留時間分布測定的基本原理和實驗方法。

2. 掌握停留時間分布的統計特征值的計算方法。

3. 學會用理想反應器的串聯模型來描述實驗系統的流動特性

設計參數

常溫，常壓操作

單釜：

水流量： 4 0l/h 、平均停留時間（數學期望值） ： 200-600

方差 ： 1.0 10 5 --3.0 10 5 、 模型參數 N ： 1.2 — 2

三釜：

水流量： 30l/h 、平均停留時間（數學期望值） ： 200-600

方差 ： 1.0 10 5 --5.0 10 5 、 模型參數 N ： 1.2 — 4

主要配置

有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、 在線 電導率儀、轉換模塊及軟件、閥門、管道、不銹鋼框架、儀表柜 、軟件 。

公用設施

水：裝置自帶不銹鋼水箱桶，連接自來水接入。

電：電壓 AC 22 0V ，功率 1. 0 KW ，標準 單 相 三 線制。每個實驗室需配置 1~2 個接地點（安全地及信號地）。

實驗物料：水 --- KCl ，外配設備：電腦

主要設備

1 、釜式反應器 1.0L ，直徑 φ 1 20mm ，高度 120mm ，有機玻璃制成， 3 個。　　　

2 、釜式反應器 3.0L 直徑 φ 150mm ，高度 200mm ，有機玻璃制成， 1 個。

3 、 MP-20RM 微型磁力泵：功率 30W ，最大流量 1m 3 /h ，揚程 6m 。

4 、交流可調速電機：攪拌馬達 6W ，轉數 90 － 600r/min ，無級變速調節。其操作板置于控制柜上，轉速可在操作板上進行調節。

5 、 LZB-10 液體轉子流量計：流量范圍 6 ～ 60 L/h ，觀察、控制進水流量。

6 、數顯電導率儀：在線電導率檢測儀， 0- 2000 S · cm 4 個，電導電極： 4 支。

7 、 LWB 電磁閥（ 24v ）和三通閥控制切換示蹤劑，數顯計測器控制示蹤劑加入量。

8 、各項操作及轉速、電導率、流量的顯示、調節、控制全在控制 屏面板 進行。

9 、框架為 304 不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

1 0 、外形尺寸： 1800 × 500 × 2000mm （長×寬×高） ，外形為可移動式設計，帶 3 寸雙剎車輪。

1 1 、 轉換模塊及在線監控軟件一套。

測控組成

變量

檢測機構

顯示機構

執行機構

電機 轉數

霍爾開關

轉數顯示儀

調速器

流量

轉子流量計

轉子流量計

轉子流量計

濃度

在線 電導率儀

數字顯示

無

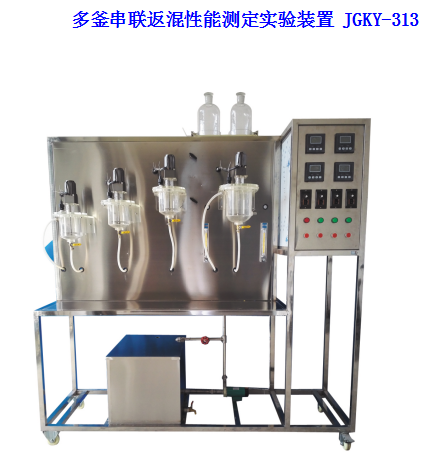

計算機控制多釜串聯返混性能測定實驗裝置 JGKY-313/II

測控組成

變量

檢測機構

顯示機構

執行機構

電機 轉數

霍爾開關

轉數顯示儀 ， 精度： 0.5 %FS

精密數顯 調速器

三釜進水 流量

轉子流量計

轉子流量計

手動調節

單釜進水 流量

轉子流量計

轉子流量計

手動調節

濃度

在線 電導率儀

數字顯示 ， 精度： 0.5 %FS

濃度

示蹤劑流動時間

時間控制器

上位機采集

無

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能： 電導率、時間 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
