技術指標

說 明

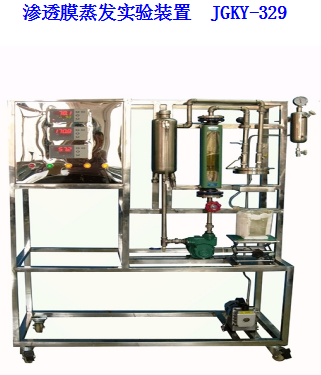

裝置功能

1 、理解滲透蒸發的分離原理。

2 、掌握滲透蒸發分離乙醇水的操作方法。

3 、研究影響滲透蒸發分離性能的主要因素及其影響規律。

主要配置

原料罐、加熱棒、溫度儀表、轉子流量計、料泵、放液閥、壓力計、溫度傳感器、膜組件、取樣瓶、冷井、真空表、緩沖罐、真空泵 、 不銹鋼支架、不銹鋼控制屏

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 22 0V，功率 3.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗體系：乙醇 - 水體系

技術參數

1 、膜指標：直徑 × 長度 : Φ 1.3 × 500mm ，根數： 300 ；截留分子量： 10 萬單位；最大流量： 200ml/min ； 乙醇膜滲透通量： 大于 80 g/ （ m 2 · h ） 。

2 、 原料罐：φ 100 × 260mm ， 304 不銹鋼 材質 。

3 、電加熱棒 600W ， 304 不銹鋼材質。

4 、 溫度傳感器 PT 100 熱電阻，智能數顯溫度控制儀及顯示儀。

5 、緩沖罐； φ 89 × 200mm ， 304 不銹鋼 材質 。

6 、冷井儲槽φ 120 × 150mm （帶保溫）， 304 不銹鋼材質 。

7 、循環進料泵：防腐泵，流量 12L/min ，揚程 10m ，功率 90W ，不銹鋼材質。

8 、真空泵：旋片式真空泵 抽氣速率 : ≥ 2L/s 轉速 : 2800r/min ，功率 : 370 W 。

9 、流量計采用 LZB-1 5 （ 1 6 -1 6 0 ） L/ h 。

1 0 、各項電路指示、操作均在控制屏面板進行。

1 1 、框架為 304 不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

1 2 、 外形尺寸： 1050 × 500 × 1700mm （長×寬×高） ，外形為可移動式設計，帶 3 寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

進料 流量

轉子流量計

轉子流量計

手動調節

物料槽加熱 溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

真空度

指針式壓力表

壓力表就地顯示

無
