技術指標

說 明

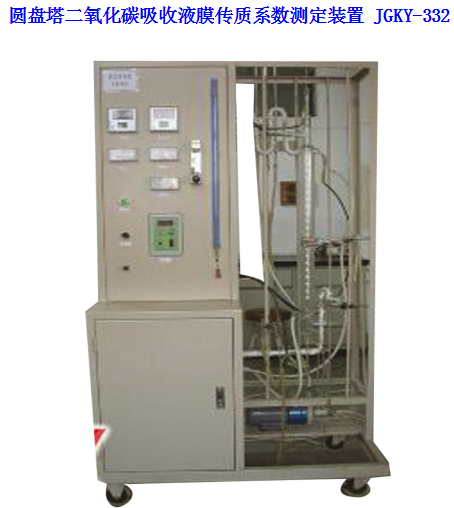

裝置功能

•  掌握氣液吸收過程液膜傳質系數的測定方法。

•  了解圓盤塔結構及操作。

3. 根據實驗數據求出液膜傳質系數與液流速率之間關系式。

主要配置

水泵 、 高位槽 、 轉子流量計 、 皂膜流量計 、 圓盤塔 、 水飽和器 、 U型測壓管 、 超級恒溫槽 、 不銹鋼框架及 控制屏 。

公用設施

水： 裝置自帶 恒溫 水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 22 0V，功率 1.5 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗溫度：室溫；實驗體系：CO 2 ～水；水流速：4～14L/h

技術參數

1 、圓盤塔中的圓盤為素瓷材質，圓盤塔內系一根不銹鋼絲串連四十個相互垂直交叉的圓盤而成。每一圓盤的尺寸為直徑 φ 14.3 mm，厚度4.3 mm。

2 、蓄水箱：容積約60L，304不銹鋼材質。

3 、超級恒溫槽：功率 1.0KW ，常溫 -60 ℃ 。

4 、水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。

5 、皂膜流量計范圍：0-50ml,轉子流量計范圍：1.6～16L/h。

6 、智能溫控儀表、固態調壓器、固態繼電器控制， 溫度 控溫精度 ± 5℃。

7 、各項電路指示、操作均在控制屏面板進行。

8 、控制屏面板及實驗臺架為304不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

9 、外形尺寸：1000×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

液體 流量

轉子 流量計

轉子 流量計

手動調節

CO 2 流量

皂膜流量計

就地顯示

手動調節

氣體壓力

U 型壓力計

就地顯示

無

恒溫水浴加熱 溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

液相溫度

PT100 鉑電阻

數字溫度儀表

無

液相溫度

PT100 鉑電阻

數字溫度儀表

無
