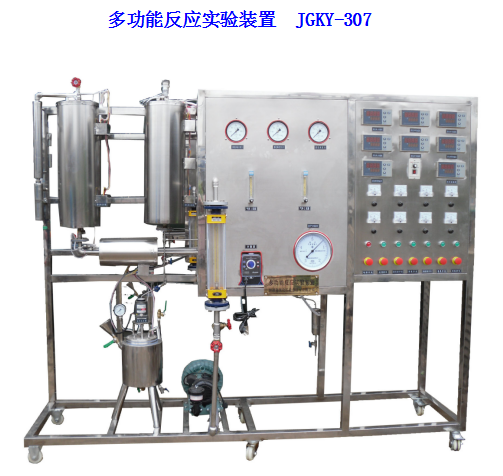

JG•多功能反應實驗裝置 JGKY-307
技術指標 |
說 明 |
|||||
裝置特點 |
• 本裝置由固定床反應器、流化床反應器及釜式反應器組成，三套系統間可切換操作；應用于反應工程和催化反應工程和催化工程及化工工藝、生化工程、環境保護專業。 • 可進行間歇、連續操作，能夠完成氣-固、固-液、液-液、氣-液-固反應，操作方式多樣化。 3 、 各溫度控制處實際溫度與設定溫度誤差≦2℃；顯示精度：0.1℃。溫度控制靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。 |
|||||
裝置功能 |
• 了解多功能催化反應實驗裝置的組成及工藝。 • 進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。 • 進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。 • 了解液相釜式反應器的基本結構及工作原理。 |
|||||
主要配置 |
固定床反應器、流化床反應器、釜式反應器、計量泵、氣泵、預熱器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、溫度儀表、壓力儀表、電流表、調速電機、不銹鋼框架及控制 屏 。 |
|||||
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC 38 0V，功率 8.0 KW，標準 三 相 四 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|||||
技術參數 |
• 不銹鋼管式反應器: φ 20mmx550mm， • 加熱爐功率1.5 KW 。 3、預熱器 φ 12x220mm，操作溫度≤550℃，壓力≤0.2M P a。 6、智能溫控儀表、固態調壓器、固態繼電器控制，控溫精度±2℃。 7、冷凝器：φ40×400mm；氣液分離器：φ50×150mm。 8、預熱器：φ10×250mm；加熱功率0.5KW。 9、微型隔膜計量泵；功率30W；最大流量3L/h；沖程頻率120 n /min；吸程2m。 10、工作流量=（計量泵最大流量/沖程頻率）×當前工作頻率。 11、濕式氣體流量計：額定流量：0.5m 3 /h,容積：5L/r，精度：±1%。 12、玻璃轉子流量計：型號：LZB-10，測量范圍：0.25-2.5m 3 /h，介質：空氣。 13、各項操作及壓力、流量的顯示、調節、控制全在控制屏 面板 進行。 14、控制屏面板及框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 15、外形尺寸：2000×600×1900mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。 |
|||||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
||
氣體 流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|||
液體加入量 |
計量泵 |
數字流量顯示儀 |
沖程 頻率調節 |
|||
固定床預熱 溫度 |
K 型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|||
固定床加熱爐溫度 |
K 型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|||
固定床反應溫度 |
K 型熱電偶 |
數字溫度儀表 |
無 |
|||
流化床預熱 溫度 |
K 型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|||
流化床加熱爐溫度 |
K 型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|||
流化床反應溫度 |
K 型熱電偶 |
數字溫度儀表 |
無 |
|||
釜式反應器溫度 |
K 型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|||
反應壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
|||
數字型 多功能反應實驗裝置 JGKY-307/II |
||||||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
||
氣體 流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|||
液體加入量 |
計量泵 |
數字流量顯示儀 ， 精度： 0.5 %FS |
沖程 頻率調節 |
|||
固定床預熱 溫度 |
K 型熱電偶 |
數字溫度控制儀 ， 精度： 0.5 %FS |
固態調壓模塊 |
|||
固定床加熱爐溫度 |
K 型熱電偶 |
數字溫度控制儀 ， 精度： 0.5 %FS |
固態調壓模塊 |
|||
固定床反應溫度 |
K 型熱電偶 |
數字溫度儀表 ， 精度： 0.5 %FS |
無 |
|||
流化床預熱 溫度 |
K 型熱電偶 |
數字溫度控制儀 ， 精度： 0.5 %FS |
固態調壓模塊 |
|||
流化床加熱爐溫度 |
K 型熱電偶 |
數字溫度控制儀 ， 精度： 0.5 %FS |
固態調壓模塊 |
|||
流化床反應溫度 |
K 型熱電偶 |
數字溫度儀表 ， 精度： 0.5 %FS |
無 |
|||
釜式反應器溫度 |
K 型熱電偶 |
數字溫度控制儀 ， 精度： 0.5 %FS |
固態調壓模塊 |
|||
反應壓力 |
壓力傳感器 |
數字 壓力 儀表 ， 精度： 0.5 %FS |
無 |
|||
在線分析系統 |
用戶可選配在線六通閥氣體取樣系統及氣相色譜儀 |
|||||
軟件組成 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、流量、壓力 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
|||||
。
