技術指標

說 明

裝置功能

1 、通過實驗加深對共沸精餾過程的理解。
2 、熟悉共沸精餾設備的構造，掌握共沸精餾操作方法。
3 、能夠對共沸精餾過程做全塔物料衡算。
4 、學會使用阿貝折射儀分析液體組成。

主要配置

玻璃精餾塔、冷凝器、油水分離器、再沸器、預熱器、溫度控制儀、溫度顯示儀、壓力表、不銹鋼框架、控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂的冷凝器后排出。

液：裝置自帶玻璃高位槽。實驗時進入精餾塔釜。

電：電壓 AC220V ，功率 2KW ，標準單相三線制。

技術參數

•  玻璃塔體（填料）：φ 30 × 1400mm ，無側口，φ 3x 3 mm 不銹鋼θ環型填料；填料層高： 1200mm ；蒸餾釜容積： 500ml 。
2 、塔釜加熱器：智能化控溫電加熱套，功率 800W ；塔外壁鍍有金屬保溫膜，通電使塔身加熱保溫，功率 300W 。
3 、塔頂、塔釜測溫數字顯示，數顯儀表 精度FS≤0.2% 。
4 、塔頂冷凝管為蛇形冷凝器帶油水分離器結構（帶擺動回流）， 既 可采用分相回流，又可采用混相回流。回流比控制器：時間繼電器，按秒進行時間控制。

5 、數 字 溫度顯示儀，釜溫 0~150 ℃，餾出溫度： 0~100 ℃。精度： 0.1 ℃。
6 、正泰電器：接觸器、開關、漏電保護空氣開關。
7 、 304 不銹鋼儀表柜：測控、電器設備在實驗架上。
8 、外形尺寸： 1200 × 550 × 1800mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

回流比

回流比繼電器

回流比控制顯示儀

回流比控制顯示儀

塔節 溫度

PT100 鉑電阻

數字溫度儀表

無

塔頂 溫度

PT100 鉑電阻

數字溫度儀表

無

塔釜 溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

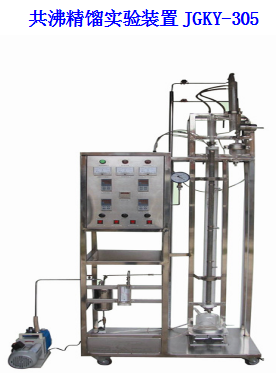

數字型 共沸精餾實驗裝置 JGKY-305/II

測控組成

變量

檢測機構

顯示機構

執行機構

回流比

回流比繼電器

回流比控制顯示儀 ， 精度： 0.5 %FS

回流比控制顯示儀

塔節 溫度

PT100 鉑電阻

數字溫度儀表 ， 精度： 0.5 %FS

無

塔頂 溫度

PT100 鉑電阻

數字溫度儀表 ， 精度： 0.5 %FS

無

塔釜 溫度

PT100 鉑電阻

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、回流比 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
