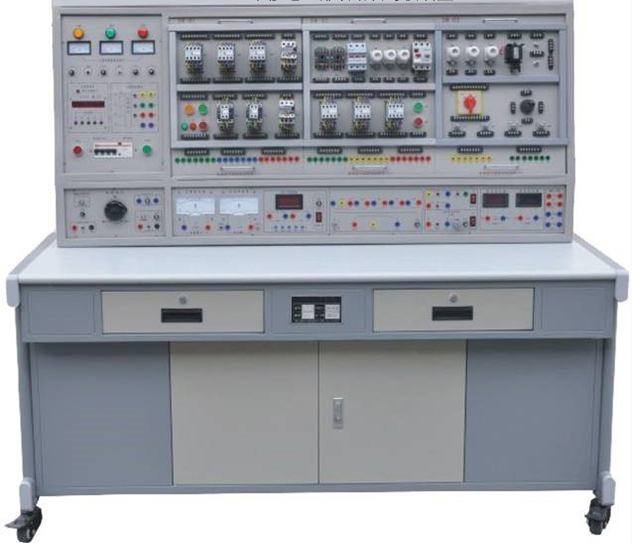

JGWXG-01K 維修電工排故培訓考核裝置

一、概述：

維修電工排故培訓考核裝置是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓裝置，通過本實訓裝置的實訓操作，能快速掌握該課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該裝置不僅可供學生實訓操作，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。

二、設備組成及特點：

( 一 ) DW01 電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

1 、主控功能板

(1) 三相四線電源輸入，經漏電保護器后，經過總開關 , 由接觸器通過起、停按鈕進行操作；

(2) 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電壓；

(3) 無線智能考核系統

采用 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

控制模塊 (PC 控制終端或手持移動控制終端 ) 和驅動模塊 ( 智能故障設置驅動盒 ) 分離， 避免復雜連線干擾控制器，系統更加可靠。

驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊 ( 可插拔型 ) 和 RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

可通過 PC 機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。 ( 注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致 )

可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、 16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、 128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共 192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。

所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

2 、交、直流電源

(1) 勵磁電源：直流 220V/0.5A ，具有短路保護。

(2) 電樞電源：直流 0 ～ 220V/2A 連續可調電源一路，具有短路保護。

(3) 直流穩壓電源： ±12V/0.5A 兩路，＋ 5V/0.5A 一路，具有短路軟截止自動恢復保護功能。

(4) 交流電源：

①、設有變壓器一組，變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源，合上開關后，變壓器副邊即可輸出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流電壓；

②、設有單相調壓器一組，可得到交流 0 ～ 250V 可調電壓；

③、控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。

3 、交、直流儀表

(1) 交流電壓表： 0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級。

(2) 交流電壓表： 0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能。

(3) 功率、功率因數表：由微電腦、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度 1.0 級，電壓、電流量程分別為 450V 、 5A ，測量功率因數時還能自動判斷負載性質（感性顯示 "L" ，容性顯示 "C" ，純電阻不顯示），可儲存 15 組數據，供隨時查閱。

(4) 直流電壓表：直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，輸入阻抗為 10MΩ ，精度 0.5 級。

(5) 直流電流表：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級，具有超量程報警、指示、切斷總電源等功能。

（二）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。

（三）實訓掛箱

掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。

1.DW-01 維修電工實訓組件（一）

掛板上裝有熱繼電器、交流接觸器、按鈕指示燈（ 6.3V ），接線端子和安全插座等。

2.DW-02 維修電工實訓組件（二）

掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子和安全插座等。

3.DW-03 維修電工實訓組件（三）

掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等

4.DW-10 儀表照明實訓考核組件（一）

提供二極漏電保護器 1 只、 3P 熔斷器 2 只、閘刀開關 1 只、單相電度表 1 只

5.DW-11 儀表照明實訓考核組件（二）

提供螺口燈座 2 只、開關盒 3 只、鎮流器 1 只、啟輝器 1 只、日光燈 1 只、鈕子開關 2 只、雙聯開關 1 只

6.DW-12 儀表照明實訓考核組件（三）

提供交流電流表 3 只、電流互感器 3 只

7.DW-13 儀表照明實訓考核組件（四）

提供交流電壓表 1 只、電壓指示切換開關 1 只

8.DW-14 儀表照明實訓考核組件（五）

提供三相三線有功電度表 1 只

9.DW-15 儀表照明實訓考核組件（六）

提供三相四線有功電度表 1 只

10.DW-16 儀表照明實訓考核組件（七）

提供三相四線無功電度表 1 只

三、技術參數

1. 輸入電壓：三相四線（或三相五線） 380V±10% 50Hz

2. 工作環境：溫度范圍為 -10 ～＋ 40℃ 相對濕度＜ 85% （ 25℃ ）

3. 外形尺寸： 1680×700×1600mm3

4. 裝置容量：＜ 1.5KVA

四、實訓項目

1. 單相啟動停止控制電路

2. 異步電動機點動控制電路

3. 異步電動機兩地控制電路

4. 異步電動機聯鎖正反轉控制電路

5. 雙重聯鎖控制電路

6. 自動順序控制電路

7. 手動順序啟動

8. 異步電動機星、三角控制電路

9. 異步電動機能耗制動控制電路

10.按鈕聯鎖的三相異步電動機正反轉控制線路

11. 接觸器聯鎖的三相異步電動機正反轉控制線路

12. 雙重聯鎖的三相異步電動機正反轉控制線路

13. 單向減壓啟動及反接制動控制線路

14. 異步電動機反接制動控制電路

15. 自動往返控制線路

16. 正反轉點動、啟動控制電路

17. 帶有點動的自動往返控制電路

18. 異步電動機自鎖控制電路

19. 異步電動機單相點動、啟動控制電路

20. 三相線繞式異步電機手動控制線路

21. 三相線繞式異步電機自動控制線路

22.C620-1 型車床控制電路

23. 電動葫蘆控制電路

24.Y3150 型滾齒機控制電路

25. 電動葫蘆電路

26.Z3040 搖臂鉆床電路

27.CA6140 車床電路

28. 插座和一個開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）

28. 兩個雙聯開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）

29. 三個開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）

30. 日光燈線路的接線

31. 聲控開關控制白熾燈電路的接線

32. 觸摸延時開關控制白熾燈電路的接線

33. 人體感應開關控制白熾燈電路的接線

34. 單相電度表直接接線電路

35. 單相電度表經電流互感器的接線電路

36. 電壓表、電流表接線電路

37. 萬能轉換開關的電壓表測量三相電壓接線

38. 一只電流互感器用于單相回路的控制電路接線

39. 三只電流互感器接成星形接線電路

40. 三只電流互感器接成三角形接線電路

41. 三相功率因數表的測量電路

42. 三相三線有功電度表的接線電路

43. 三相三線有功電度表經電流互感器的接線電路

44. 三相四線有功電度表的接線電路

45. 三相四線無功電度表經電流互感器的接線電路

46. 三相四線無功電度表的接線電路

47. 三相四線無功電度表經電流互感器的接線電路

五、維修電工排故培訓考核裝置總體配置表一

序號	名稱	單位	數量	備注
1	維修電工實訓考核臺架	臺	1	外形尺寸： 1600mm × 280mm × 850mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓： AC 380 V ± 10% 50 Hz 三相五線； 容 量：＜ 1.5 kVA ； 實 驗 屏：用于掛置實訓單元掛板 具體配置詳見“表二維修電工實訓考核臺架詳細說明表”
2	實訓桌	張	1	雙層亞光密紋噴塑，外形尺寸： 1680mm × 700mm × 800mm
3	實訓單元掛箱	塊	1	見表三
4	電機	塊	1	SBDJ01	三相線繞式異步電動機 380V/Y
				SBDJ02	三相異步電動機（ 380V/△ ）帶速度繼電器
5	無線管理器	套	1	無線智能考核系統 ：故障設置（共 192 路故障設置）、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。
	排故裝置
6	學生凳	張	2	鋼木方凳
7	電工連線	套	1	20 根：長 1000mm 黃 6 條、綠 6 條、紅 6 條、黑 2 條； 10 根：長 600mm 黃 2 條、綠 2 條、紅 2 條、藍 2 條、黑 2 條。
8	常用工具	套	1	一字螺絲刀 1 把；十字螺絲刀 1 把；剝線鉗 1 把；指針式萬用表 1 個；斜口鉗 1 把。
9	實驗說明書	套	1	指導學生實訓
10	無線智能管理考核軟件	套	共 1	見附件一
11	配套仿真軟件	套	1	見附件二

表二、維修電工排故培訓考核裝置架詳細說明表

序號	名稱	單位	數量	備注
1	維修電工實訓考核臺架	套	1	鋼木結構；尺寸： 1680mm × 720mm × 1650mm ； 用于掛置實訓單元掛箱等。
2	數字式直流電壓表	個	1	量程 0 ～ 300 V ；三位半數顯示
3	數字式直流電流表	個	1	量程 0 ～ 5A ；三位半數字顯示
4	指針式交流電壓表	個	1	0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級。
5	指針式交流電流表	個	1	0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能。
6	功率、功率因數表	個	1	由微電腦、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度 1.0 級，電壓、電流量程分別為 450V 、 5A ，測量功率因數時還能自動判斷負載性質（感性顯示“ L ”，容性顯示“ C ”，純電阻不顯示），可儲存 15 組數據，供隨時查閱。
7	固定交流電源	套	1	（輸入） 380 V/220V （輸出） 110 V 、 36 V 、 20 V （兩組）、 12 V 、 6.3 V ；（具有過流保護報警切斷電源，智能化誤操作記錄功能）
8	可調交流電源輸出	組	1	0 ～ 220V 連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）
9	直流穩壓電源輸出	組	1	1 、可調同步電樞電源 0 ～ 40V 可調 2 A （ 1 組）； 2 、 +12 V/1.5A 1 組； -12V/1.5 A 1 組； +5 V/1.5A 1 組；
10	電樞電壓輸出電源	組	1	0 ～ 220/2A ；具有過流保護報警切斷電源，智能化誤操作記錄功能）；
11	勵磁電源輸出	組	1	220 V/0.5 A （具有過流保護報警切斷電源，智能化誤操作記錄功能）。
12	整流二極管	只	4	2N5408
13	實驗管理器	套	1	具有時鐘、定時提醒、定時上電、定時切斷電源功能。
14	誤操作記錄裝置	套	1	自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數 , 為學生實訓技能的考核提供一個統一的標準。
15	安全保護	組	1	漏電保護動作電流≤ 30 mA 、緊急停電保護按鈕開關、各組電源具有過流切斷各自電源保護，單片機自動控制工作電流限流功能。
16	交流電源輸出插孔	組	1	380V 電源：插座式一組、接插式一組（三相五線）， 220V 電源：三插式一組、接插式一組

表三、維修電工排故培訓考核裝置說明表

掛箱編號	實訓模塊名稱	數量	備 注
DW-01	維修電工實訓組件（一）	1 件	掛板上裝有熱繼電器、交流接觸器（ 380V ）、按鈕 指示燈（ 6.3V ），接線端子等
DW-02	維修電工實訓組件（二）	1 件	掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷 路器、時間繼電器、交流接觸器、接線端子等
DW-03	維修電工實訓組件（三）	1 件	掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十 字開關、行程開關等
SB-010	答題器掛箱	1 件
DW-10	儀表照明實訓考核組件（一）	1 件	提供二極漏電保護器 1 只、 3P 熔斷器 2 只、閘刀開 關 1 保、單相電度表 1 只
DW-11	儀表照明實訓考核組件（二）	1 件	提供螺口燈座 2 只、開關盒 3 只、鎮流器 1 只、啟輝 器 1 只、日光燈 1 只
DW-12	儀表照明實訓考核組件（三）	1 件	提供交流電流表 3 只、電流互感器 3 只
DW-13	儀表照明實訓考核組件（四）	1 件	提供交流電壓表 1 只、電壓指示切換開關 1 只
DW-14	儀表照明實訓考核組件（五）	1 件	提供三相三線有功電度表 1 只
DW-15	儀表照明實訓考核組件（六）	1 件	提供三相四線有功電度表 1 只
DW-16	儀表照明實訓考核組件（七）	1 件	提供三相四線無功電度表 1 只

。
