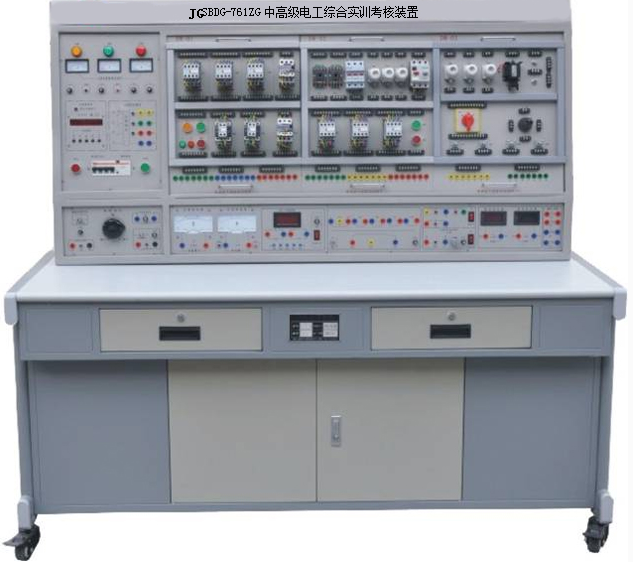

JGSBDG-761ZG中高級電工實訓考核裝置

中高級電工實訓考核裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《中級維修電工》、《高級維修電工》和教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

一、產品特點

1.實訓元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性。

2.技能培訓用的控制線路和配套的小電機經特殊設計，可模擬工廠的各類電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。

3.裝置設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源的輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠。

4.所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件。

二、技術性能

1.輸入電壓：三相四線～ 380V ± 10% 50Hz

2.裝置容量：＜ 1.5kVA

3.外形尺寸： 1.68m × 0.7m × 1.6m

三、裝置配備

實訓裝置由控制屏、實訓桌、電氣控制掛箱、電動機等組成。

(一 ) 控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。具體功能如下：

1.主控板

(1)三相四線電源輸入，由接觸器通過起、停按鈕進行操作，接通總開關；設有漏電保護器、保險絲等器件。控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。

(2)設有 450V 指針式交流電壓表，通過波段開關切換監控電網電壓。

2.交流電源

設有變壓器一只，原邊 220V 、副邊 26V 和 6.3V 的交流電壓， 26V 用于能耗制動中整流電路的交流電源。

3.整流二極管： 1N5408 四只，用于能耗制動的整流電路。

4.三只 75 Ω /75W 電阻用于電動機降壓啟動、一只 10 Ω /25W 用于異步電動機的能耗制動。

5. 交直流儀表

交流電壓表： 0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級

交流電流表： 0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能

功率、功率因數表：由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 變換，采用專用 DSP 計算有功功率、無功功率。功率的測量精度 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢

(二 ) 實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，實驗臺下方設有吊柜，柜內可放置實訓模塊，實驗桌底部裝有四個萬向輪，便于移動。

(三 ) 實訓掛箱



序號	名 稱	主要器件及功能	數量	備注
1	Z3050搖臂鉆床實訓	讓學生掌握 Z3050 搖臂鉆床的電氣工作原理以及其排故的技能，可進行 20 項故障點的電路考核。	1套
2	X62萬能銑床實訓考核掛件	讓學生掌握 X62W 型銑床的電氣工作原理以及其排故的技能，可進行 20 項故障點的電路考核。	1套
3	PLC可編程控制器實訓組件	三菱 FX3U-48MR ，（ 24 路數字量輸入 /24 路數字量輸出）配套 SC-11 編程電纜。	1套
4	變頻器實訓組件	采用臺達 A700 變頻器，變頻器可獨立使用，也可以將變頻器與 PLC 配套使用；	1套
5	網孔實操板	通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，培養學生的動手能力和操作技能。該網孔板還可作為實訓項目擴展模塊。	1套
6	三相鼠籠電動機	三相交流 380V 供電， Y 型連接，額定電流 0.2A ，額定轉速 1430 r/min ，額定功率功率 40W 。絕緣等級 E 級。	1臺
7	三相鼠籠電動機	三相交流 380V 供電，△型連接，額定電流 0.2A ，額定轉速 1430 r/min ，額定功率功率 40W 。絕緣等級 E 級。	1臺
8	實訓指導書		1套
9	實訓導線及配件	采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠。	1套
10	電工電子工具套裝	工具箱、數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、驗電筆、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器等工具。	1套
11	維修仿真		1點	附

四、實訓項目所需元器件清單

序號	名 稱	型號與規格	數量
1	低壓斷路器	DZ108-20/10-F（ 0.63 ～ 1A ）	1
2	螺旋式保險絲	RL1-15/3A	3
3	直插式保險絲	RT14-20/2A	2
4	交流接觸器	LC1-E0610Q5N	3
5	輔助觸頭	LAEN11	2
6	熱繼電器	JRS1D-25/Z(0.63-1A)	1
7	熱繼電器座	JRS1-25	1
8	通電延時時間繼電器	ST3PA-B/380V(0-60S)	1
9	接線端子排	JF5-2.5/5	5
10	G端子導軌		1
11	時間繼電器座	PF-083A	1
12	按鈕開關盒（三個開關）	TYX3-P(黑、綠、紅 )	1
13	按鈕開關盒（兩個開關）	TYX2-P(綠、紅 )	1
14	按鈕（不帶燈）	LAY16	5
15	塑料安裝卡子		190
16	不銹鋼自攻螺絲		90
17	銅芯塑料線	RVV(0.75mm2，紅色 )	1卷
18	銅芯塑料線	RVV(0.75mm2，蘭色 )	1卷
19	銅芯塑料線	RVV(0.75mm2)，按鈕線	1卷
20	鋁芯單股塑料線	BLV-500-1× 1	1卷
21	針形接頭	壓接 1.5mm2 軟線頭	若干
22	叉形接頭	壓接 1.5mm2 軟線頭	若干
23	剝線鉗		1
24	壓線鉗		1

實訓內容

1.三相異步電動機直接啟動控制

2.三相異步電動機接觸器點動控制線路

3.三相異步電動機接觸器自鎖控制線路

4.具有過載保護的正轉控制線路

5.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

6.三相異步電動機的順序控制

7.三相異步電動機的多地控制

8.接觸器控制 Y/ △降壓起動控制線路

9.時間繼電器控制 Y/ △降壓起動控制線路

10.安裝調試通電延時帶直流能耗制動 Y- △啟動控制線路

11.接觸器聯鎖的正反轉控制線路

12.按鈕接觸器復合聯鎖電動機正反轉控制線路

13.接觸器控制串聯電阻降壓起動控制線路

14.時間繼電器控制串聯電阻降壓起動控制線路

15.工作臺自動往返控制線路

16.半波整流能耗制動控制線路

17.單相運行反接制動控制線路

18.C620型車床的接線、故障與維修

19.Z3040搖臂鉆床接線、故障與維修

20.Z3050搖臂鉆床實訓：讓學生掌握 Z3050 搖臂鉆床的電氣工作原理以及其排故的技能，可進行 20 項故障點的電路考核。

21.X62萬能銑床實訓考核掛件：讓學生掌握 X62W 型銑床的電氣工作原理以及其排故的技能，可進行 20 項故障點的電路考核

。
