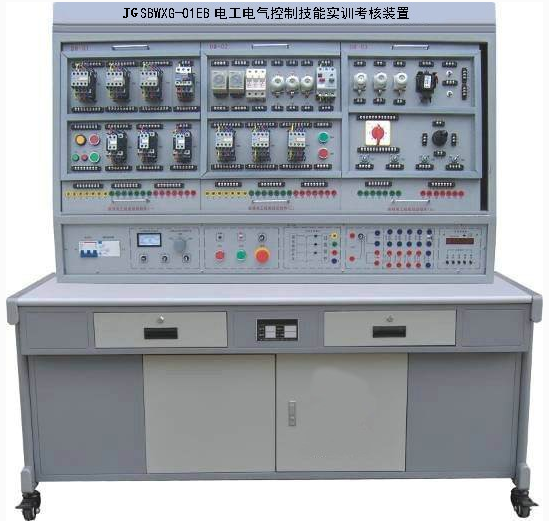

JGSBWXG-01EB 電工電氣控制技能實訓考核裝置
一、概述
電工電氣控制技能實訓考核裝置 " 是根據勞動和社會保障部頒發的維修電工初、中級技能考核內容所列出的電氣控制線路而研發的實訓裝置，通過本實訓裝置的實訓操作，能快速掌握該課程的實際應用技術與操作技能，該實訓裝置不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中級維修電工技能考核的理想設備。
二、特點
1. 電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2. 操作臺只需三相四線的交流電源，即可投入使用；
3. 技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4. 繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行
接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5. 接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6. 設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7. 控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
8. 實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
9. 裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行并節約了實訓的成本。
三、技術性能：
1. 輸入電壓：三相五線制 380V ± 10% 50Hz
2. 工作環境：環境溫度范圍 -10 ～＋ 40 ℃ 相對濕度＜ 85% （ 25 ℃） 海拔＜ 4000m
3. 裝置容量：＜ 1.5KVA
4. 外形尺寸： 1305 × 805 × 1630mm3
四、裝置配備
（一） DW02 電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
主控功能板配備資源：
1. 交流電源
實訓臺提供線電壓 380V 和相電壓 220V 兩種電源，還設有多個單、三相電源插座；
2. 整流二極管
提供整流二極管 1N5408 四個，用于能耗制動電路。
3. 各種規格的電阻
提供 75 Ω /75W 功率電阻三個，用于降壓啟動電路；
提供 10 Ω /25W 功率電阻一個，用于能耗制動電路。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。
五、實訓項目
1. 三相異步電動機直接啟動控制電路
2. 三相異步電動機點動控制電路
3. 三相異步電動機自鎖控制電路
4. 三相異步電動機按鈕聯鎖正反轉控制電路
5. 三相異步電動機接觸器聯鎖正反轉控制電路
6. 三相異步電動機雙重聯鎖正反轉控制電路
7. 三相異步電動機工作臺自動往返控制電路
8. 兩臺三相異步電動機順序啟動、順序停轉控制電路
9. 三相異步電動機的兩地控制電路
10. 接觸器控制的 Y- Δ控制
11. 時間繼電器控制的 Y- Δ控制
12. 三相異步電動機單向啟動反接制動控制電路
13. 三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14. 三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15. 三相異步電動機正反轉啟動能耗制動控制電路
16. 單相籠型電動機電容啟動控制電路
17. 雙速交流異步電動機手動變速控制電路
18. 雙速交流異步電動機自動變速控制電路
19. 斷電延時直流能耗制動的 Y- △啟動控制電路
20. 通電延時帶直流能耗制動的 Y- △啟動控制電路
21. 三相異步電動機雙重聯鎖正反轉能耗制動控制電路
22. 三相異步電動機雙重聯鎖正反轉啟動反接制動控制電路
23.C620 車床電氣控制線路
24. 電動葫蘆電氣控制線路
25.Y3150 滾齒機控制電路
六、實訓組件掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1 ． DW-01 維修電工實訓組件（一）
提供電容器 2 只
交流電磁閥 1 只
交流接觸器 1 只
熱繼電器 3 只
2 ． DW-02 維修電工實訓組件（二）
提供空氣開關 1 只
3P 熔斷器 2 只
交流接觸器 3 只
3 ． DW-03 維修電工實訓組件（三）
提供通電延時時間繼電器 2 只
斷電延時時間繼電器 1 只
行程開關 4 只
各種顏色的按鈕 6 只
4 ． DW-03 維修電工實訓組件（四）
提供交流接觸器 4 只
5 ．網孔實操板
通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，培養學生的動手能力和操作技能。該網孔板還可作為實訓項目擴展模塊。
6. 三相鼠籠式電動機 380V/Y
7. 三相鼠籠式電動機 380V/Y （帶速度繼電器）
8. 雙速異步電動機 380V/YY/ △
9. 三相鼠籠式電動機 380V/ △
。
