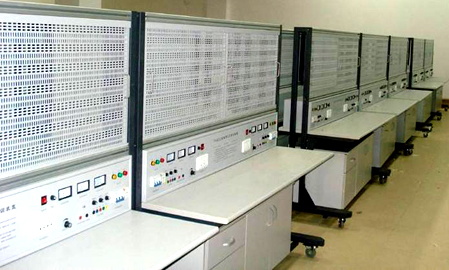

JGDQC-890 型電氣裝配與工藝實訓臺（單面雙組型）
電氣裝配與工藝實訓臺、電氣裝配實訓裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
電氣裝配與工藝實訓臺根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，電氣裝配實訓裝置是一種理想的職業教育實訓設備。
一、電氣裝配與工藝實訓設備技術指標
1. 外型：整體尺寸 1632mm×750mm×1638mm ；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源：
1) 輸入：三相 AC 380V ±10% 50HZ 三相五線；
2) 固定交流輸出：三相五線 380V 接插式 2 組、 220V 接插式 2 組。
4. 整流二極管：提供整流二極管 1N5408 四個，用于能耗制動電路。
5. 可調直流輸出： 0 ～ 24V/2A 連續可調 2 組（帶有指針電壓、指針電流表實時監控電源變化）；
6. 各種規格的電阻
提供 75Ω/75W 功率電阻三個，用于降壓啟動電路。
提供 10Ω/25W 功率電阻一個，用于能耗制動電路。
7. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
8. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流 ≤30mA 。
二、電氣裝配與工藝實訓設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1. 以 30mm×30mm 成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條 35mm×35mm 鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2 、實訓桌桌面采用 25mm 麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少 4 個導向輪，方便實訓臺架移動；
3 、實訓儲物柜采用標準結構和抽屜式，左側有 3 層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為： 1300mm×600mm×510mm 。
4 、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元氣件包括各類低壓電氣、 PLC 、單片機、變頻器、觸摸屏等。網孔板厚度 1.5MM ，大小 774*580MM
三、參考實訓項目
1 ．電工布線工藝實訓
2 ．兩個開關控制一盞燈線路訓練
3 ．聲控開關控制白熾電路訓練
4 ．二地控制一盞燈電路訓練
5 ．三地控制一盞燈電路訓練
6 ．日光燈線路接線訓練
7 ．單相電度表直接安裝接線
8 ．單相電度表經電流互感器安裝接線
9 ．室內照明電路安裝訓練
10 ．配電板安裝訓練
11 ．交流負載電功率的測量
12 ．三相異步電動機直接啟動控制
13 ．三相異步電動機接觸器點動控制線路
14 ．三相異步電動機接觸器自鎖控制線路
15 ．三相異步電動機 Y/△ 自動控制線路
16 ．用倒順開關控制三相異步電動機正反轉線路
17 ．接觸器聯鎖的正反轉控制線路
18 ．按鈕聯鎖的三相異步電動機正反轉控制線路
19 ．雙重聯鎖的三相異步電動機正反轉控制線路
20 ．三相異步電動機多地控制
21 ．工作臺自動往返控制線路
22 ．三相異步電動機串電阻降壓啟動控制線路
23 ．三相異步電動機能耗制動控制線路
四、 參考配置表
序號 |
名 稱 |
數量 |
單位 |
備 注 |
1 |
控制屏 |
1 |
套 |
|
2 |
實訓桌 |
1 |
張 |
|
3 |
學生凳 |
2 |
張 |
|
4 |
網孔板 |
2 |
塊 |
|
5 |
器材配備 |
1 |
套 |
見表一 |
表一 、每套器材配備配置清單
序號 |
名 稱 |
型號與規格 |
數 量 |
|
1 |
電器元件 |
單相電度表 |
DD862-2 |
2 |
單相閘刀開關 |
HK8 |
2 |
||
拉線開關 |
4A/250V |
2 |
||
平燈頭 |
6A/250V |
4 |
||
園形插座 |
T3-10 |
2 |
||
電流互感器 |
LQG-0.5 |
2 |
||
墻壁開關座 |
4 |
|||
聲控開關 |
118-B30 |
2 |
||
低壓斷路器 |
DZ108-20/10 |
2 |
||
螺旋式保險盒 |
RL1-15/3A |
6 |
||
直插式保險盒 |
RT14-20/2A |
4 |
||
交流接觸器 |
CJX2-0910 |
6 |
||
輔助觸頭 |
F4-22 |
6 |
||
熱繼電器 |
R16B-20/3 |
2 |
||
通電延時時間繼電器 |
ST3PA-B/380V （ 0-60S ） |
2 |
||
時間繼電器座 |
PF-083A |
2 |
||
3H 鐵殼按鈕 |
4 |
|||
行程開關 |
LX9-222 |
4 |
||
行程開關 |
LX9-001 |
4 |
||
倒順開關 |
K03-15 |
2 |
||
日光燈管 |
Y210RR25/10W |
2 |
||
鎮流器 |
13W |
2 |
||
日光燈座 |
4 |
|||
接線端子排 |
JF5-2.5/5 |
10 |
||
G 形導軌 |
2 |
|||
走線槽 |
3 米 |
|||
塑料卡子及螺絲 |
180 |
|||
2 |
常用工具 |
壓線鉗 |
1 |
|
數字萬用表 |
1 |
|||
螺絲刀 |
2 |
|||
尖嘴鉗 |
2 |
|||
剝線鉗 |
1 |
|||
3 |
電機 |
三相鼠籠異步電動機 |
380V/Y/ △ 180W ，單速 |
1 |
三相鼠籠異步電動機 |
380V/Y/ △ 180W ，單速，配離心開關 |
1 |
||
4 |
網孔板 |
774*580MM |
2 |
|
5 |
說明書 |
1 |
||
6 |
1 平方硬線 |
100 米 |
||
7 |
0.75 平方軟線 |
100 米 |
||
。
