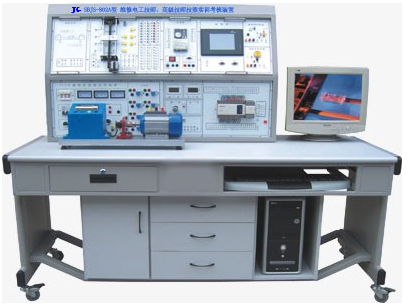

JGSBJS-802A型維修電工技師 、 高級技師技能實訓考核裝置
“維修電工技師·高級技師技能實訓考核裝置”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集PLC、通信模塊、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制、變頻調速控制、網絡通訊實訓教學及技師技能鑒定考核。
16 |
三菱 FR-S520SE-0.4KW （帶 RS485 ） |
||
8 |
機械手控制 / 自控成型機 |
17 |
5.7 英寸 Eview500 ， 256 色 |
9 |
四層電梯 |
四、電機導軌、光碼盤測速系統及數顯轉速表：包括日本歐姆龍1024光電編碼器及固定電機的導軌等。在導軌面板上設有五位數顯轉速表，顯示當前轉速；同時設有光電編碼信號輸出，包括A、B兩個通道；同時還具有電壓反饋信號。
五、三相鼠籠異步電機：交流380V/△
六、實物模型（用戶根據需要進行選購）
1、JGSBM-01挖土機（單價3000元/臺）
2、JGSBM-01推土機（單價3000元/臺）
3、JGSBM-01機械手實訓模型（單價36000元/臺）
4、JGSBM-01小車運動控制系統實訓模型（單價8400元/臺）
七、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
八、實訓項目
（一）PLC模擬對象基本應用實訓
1.電動機點動與自鎖控制 |
15.機械手控制 |
2.電動機正反轉控制 |
16.自控軋鋼機控制 |
3.電動機帶延時正反轉控制 |
17.郵件分揀機控制 |
4.電動機星/三角換接起動控制 |
18. 自控成型機控制 |
5.搶答器控制（優先級、數值運算） |
19.自動售貨機控制 |
6.數碼顯示控制 |
20.四層電梯控制 |
7.裝配流水線控制 |
21.自動洗衣機控制 |
8. 音樂噴泉控制 |
22.步進電機控制 |
9.天塔之光控制（閃爍、發射、流水型） |
23.直線運動控制 |
10.水塔水位控制（自動/手動，自診斷） |
24.電鍍生產線控制 |
11.十字路口交通燈控制（聲效、自動/手動） |
25.溫度控制控制 |
12.自動送料裝車系統控制 |
26.直流電機控制 |
13.四節傳送帶控制 |
27.皮帶運輸機控制 |
14.多種液體混合裝置控制 |
28.隧道風機控制 |
（二）PLC、變頻器、觸摸屏的綜合應用實訓
29.變頻器功能參數設置與操作 |
39.基于PLC的程序運轉控制 |
30.變頻器報警與保護功能 |
40.基于PLC模擬量控制變頻開環調速 |
31.變頻器無級調速 |
41.基于PLC通信方式的變頻器開環調速 |
32.變頻器控制電機正反轉 |
42.基于PLC通信方式的速度閉環定位控制 |
33.外部端子點動控制 |
43.基于PLC模擬量方式的變頻器閉環調速 |
34.多段速度選擇變頻調速 |
44.PLC與人機界面觸摸屏通訊控制 |
35. 外部模擬量（電壓/電流）變頻調速 |
45.PLC、人機界面觸摸屏與變頻器通訊控制 |
36.瞬時停電啟動控制 |
46.PLC與人機界面觸摸屏數字量調速 |
37.PID變頻調速控制 |
47.PLC與人機界面觸摸屏模擬量調速 |
38.PLC控制變頻器外部端子的電機正反轉 |
48.基于MCGS的RS-485網絡通信技術
（四）PLC控制實物模型應用實訓（選購）
49.小車運動控制實操（完成小車定位、方向選擇行駛等）
50.機械手實操（完成物體抓取、機械手旋轉定位等）
51.挖土機工作實操（完成挖土機運土、卸土等機械動作）
52.推土機工作實操
。
