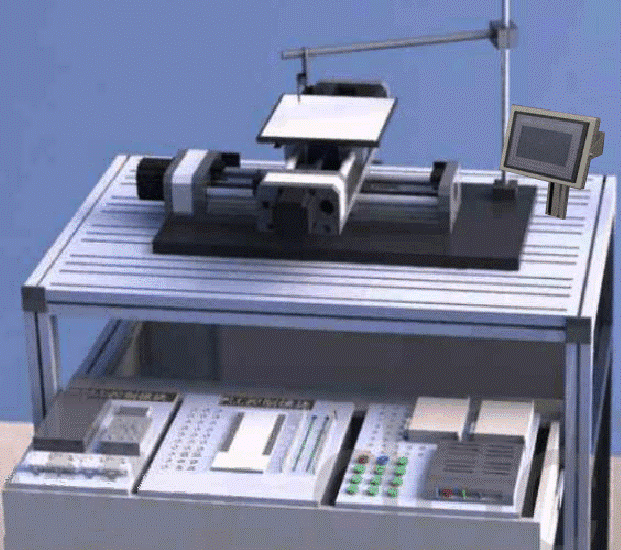

JG-JDYD運動實訓裝置
一、系統要求
要求適用《電機傳動與控制》、《數控技術》、《運動控制》、《電機控制》、《計算機控制》、《可編程控制器技術》、《機電一體化系統》、《機電控制工程》、《自控原理》等多個課程。要求采用運動控制技術開發的一代運動控制產品，裝置要求包括：交流伺服電機和其驅動器、開放式電控臺、 X-Y 運動平臺和編程軟件。
二、要求完成實訓項目
1）伺服電機參數設置訓練。
2）伺服電機往復運行控制訓練。
3）伺服電機速度控制訓練。
4）伺服電機位置控制訓練。
5）伺服電機回原點方式訓練。
6）伺服電機停止控制方式訓練。
7）伺服信號反饋采集訓練。
8）單軸伺服電機定位控制。
9) 伺服系統的組成和基本操作
10）伺服驅動器的試運行
11）伺服驅動器的位置控制模式
12）可編程控制器指令編程
13）單軸定位運動控制
14）二維雙軸定位運動控制
15）觸摸屏編輯實訓
三、技術要求
1、工作電源：單相 220+15% /50HZ （具有過流保護）
2、工作環境：環境溫度為 -10 ℃ - +40 ℃ 相對濕度 <5% (25 ℃ ) 海拔 <4000m ；
3、整機容量：＜ 1KVA
4、裝置重量：≤ 150kg 。
四、裝置的基本要求
1、鋁型材安裝底板和支架；
結構要求采用鋁型材材料制作；尺寸：長 * 寬 * 高 500*450*30mm ；
2、滾珠絲杠與直線滑軌組成的 X-Y 軸運動平臺；
滾珠絲杠裝置要求采用工業級產品，機械精度高，直徑 16MM ；直線滑軌要求采用工業級產品，配置高性能滑塊 2 個；有效行程為 300 ㎜；平臺尺寸要求：長 * 寬 * 高 （形成 +360 ） *300*70 ㎜；
3、 Z 軸氣動裝置；
要求采用不銹鋼與鋁材料，雙軸可調；平臺尺寸要求：長 * 寬 * 高 400*30*400mm ；
4、智能控制面板與系統
實驗臺要求配置標準的控制實驗系統示教面板，面板共 3 個部分，包括 X 軸電氣單元、 Y 軸電氣單元、運動控制單元、傳感器單元等，配套連接電纜；伺服電機及驅動要求采用知名品牌，尺寸要求：長 * 寬 * 高 700*300*600mm ；
5、控制器
采用知名品牌主機，位置控制模塊，包含編程軟件、工程組態；
6、每套配置實驗桌放置平面二維實訓裝置，含電腦主機架，實驗桌不小于尺寸： 120 × 75 × 80cm
7、主要配置清單
序號 |
名稱 |
型號 |
數量 |
單位 |
1 |
PLC |
Q00UJCPU-SET |
1 |
臺 |
QD75P2N |
||||
2 |
觸摸屏 |
Proface7英寸工業彩色觸摸屏 |
1 |
臺 |
3 |
伺服驅動器 |
HG-KR13J 100W |
2 |
臺 |
4 |
伺服電機 |
HG-KR13J |
2 |
臺 |
5 |
運動導軌 |
絲杠 導軌 |
2 |
套 |
6 |
實訓桌 |
1 |
臺 |
|
7 |
接線端子排 |
1 |
條 |
|
8 |
安全插線 |
若干 |
根 |
|
9 |
編程電纜 |
1 |
根 |
|
10 |
觸摸屏與電腦通訊線 |
1 |
根 |
|
11 |
觸摸屏與 PLC 通訊線 |
1 |
根 |
|
12 |
傳感器 |
歐姆龍光電開關 |
4 |
件 |
氣動元件 |
SMC氣缸電磁閥 |
1 |
套 |
|
13 |
磁性開關 |
國產 |
10 |
件 |
14 |
氣泵 |
靜音氣泵 |
1 |
臺 |
15 |
設計費 |
電機設計 機械設計 |
1 |
套 |
。
