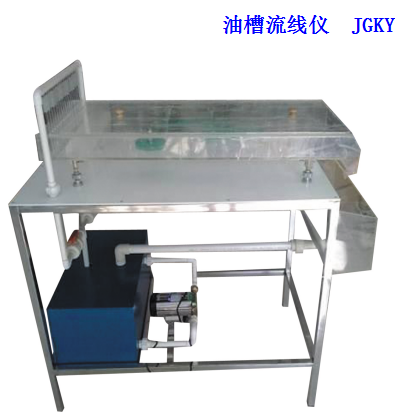

油槽流線儀 JGKY-609

實驗?zāi)康模?

1、觀察液體繞經不同固體壁面的變化。

2、 研究液流在模型試件出口和入口的流線變化。

主要配置：

油泵、油盤、供油箱、導葉、回油管、油盤調整螺栓、供油管、試件、不銹鋼支架等組成。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz， 可連續操作。

2、 油泵：采用低噪聲潛入式小型油泵，功率： 90W。

3、試件：機翼、圓柱體、突擴、突縮（反放突擴、突縮），材質透明有機玻璃。

4、 供油箱：容積約 25L，優質PVC材質。

5、油盤：尺寸：350×80mm，整體透明優質有機玻璃材質，便于觀察實驗想象。

6、油盤調整螺栓：304不銹鋼材質，便于調節油盤坡度及總體平衡。

7、 實驗所用的流體為全循環設計。

8 、 框架及臺面均為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

9 、外形尺寸： 1000×500×1 3 00 mm（長×寬×高） ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
