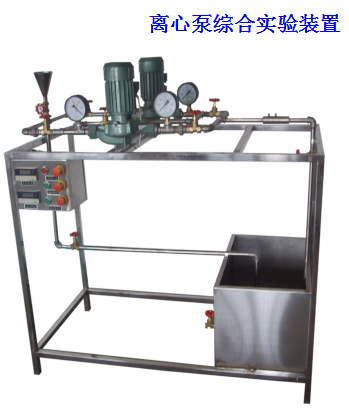

離心泵綜合實驗裝置 JGKY-602

實驗?zāi)康模?

1、適合于工程流體力學（水力學）教學實驗。

2、了解離心泵的結構、特性及操作；熟悉離心泵的工作原理。

3、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。

4、雙泵串、并聯實驗及泵汽蝕實驗。

主要配置：

離心泵、蓄水箱、文丘里流量計、壓力表、 U型壓差計、單相功率表、玻璃溫度計、實驗管道、閥門、自循環裝置、不銹鋼框架。

技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續操作。

2、離心泵采用管道離心泵，額定功率：370W，轉速：2800r/min，吸程：8m，效率：34%，

流量： 2.5m 3 /h，揚程：15m，實驗范圍寬，能明顯出現空化汽蝕現象，數量2臺。

3、 壓力表：表盤直徑 Φ 100mm，測量范圍0-0.4MPa，精度1.5級。

4、真空表：表盤直徑 Φ 100mm，測量范圍-0.1-0MPa，精度1.5級。

5、電動機功率采用數字單相交流功率測量?jī)x表測得。

6、文丘里流量計流量：0～6 m 3 /h。 壓差范圍： 10~150KPa 。

7、蓄水箱：容積約70L，304不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽

蝕現象。

8、 實驗所用的流體 - 水為全循環使用設計，充分節約水資源。

9、電控箱，裝有開關指示燈、功率表，對其中泵的功率進行顯示。

10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

11、外形尺寸：1650 × 600 × 1500mm （長 ×寬×高） ，框架 為可移動式設計， 帶腳輪及禁錮腳 。

。
