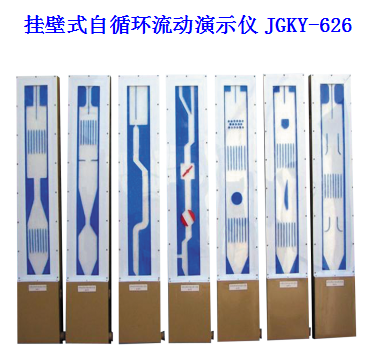

JG掛壁式自循環 流動演示儀 JGKY-626

實驗 目的：

1 、演示流體經過不同邊界情況下的流動形態，以觀察不同邊界條件下的流線、旋渦等現象，增強和加深對流體運動特性的認識。

2 、演示水流繞過不同形狀物體的駐點、尾流、渦街現象。加深對邊界層分離現象的認識，充分認識流體在實際工程中的流動現象。

3 、演示各種不同邊界的水流現象。

主要配置：

顯示屏、水泵、摻氣裝置、水箱、光源 、 調節閥、不銹鋼臺架。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz， 可連續操作。

2、靜音環保型水泵：揚程：8m，額定流量：8L/min，功率：60W，采用自循環水系統。

3、摻氣量多少及氣泡大小由摻氣裝置可調。

4、一套7種規格，280×200×1500mm（長*寬*高）。

5、燈光照明，大小氣泡隨水流的流動過程均清晰可見，動態效果好，圖像生動直觀。

6、外罩及流場邊界由色彩和諧的有機玻璃制作， 工藝精良 。

7、 結構緊湊，外形美觀，操作方便。

8、外形尺寸：1800×250×1500mm   掛壁式 。
