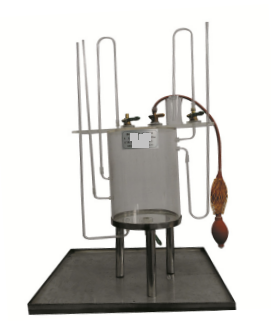

臺式靜水壓強實驗裝置 JGKY-605

實驗目的：

1、適合于工程流體力學教學實驗。

2、通過測量不同位置的三點靜水壓強，驗證不可壓縮流體靜水力學基本方程。

3、測定未知液體容重，鞏固絕對壓強、相對壓強、真空度的概念。

4、學會使用液柱式測壓計。

主要配置：

測壓管、實驗容器、加壓球、閥門、刻度標尺、不銹鋼支架。

技術參數(shù)：

1、 運行環(huán)境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續(xù)操作。

2、 測壓計： φ8×600mm，壓差計內的指示液為水，無毒、操作安全。

1．靜壓水箱用φ200 ×300 mm有機玻璃圓筒兩端密封制成。

3．真空測壓最大負壓值為-18cm水柱。

5、 實驗所用的流體 --水為全循環(huán)設計。

6、 框架及臺面均為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

7、外形尺寸： 80 0×450× 10 00mm （長 ×寬×高） 。
